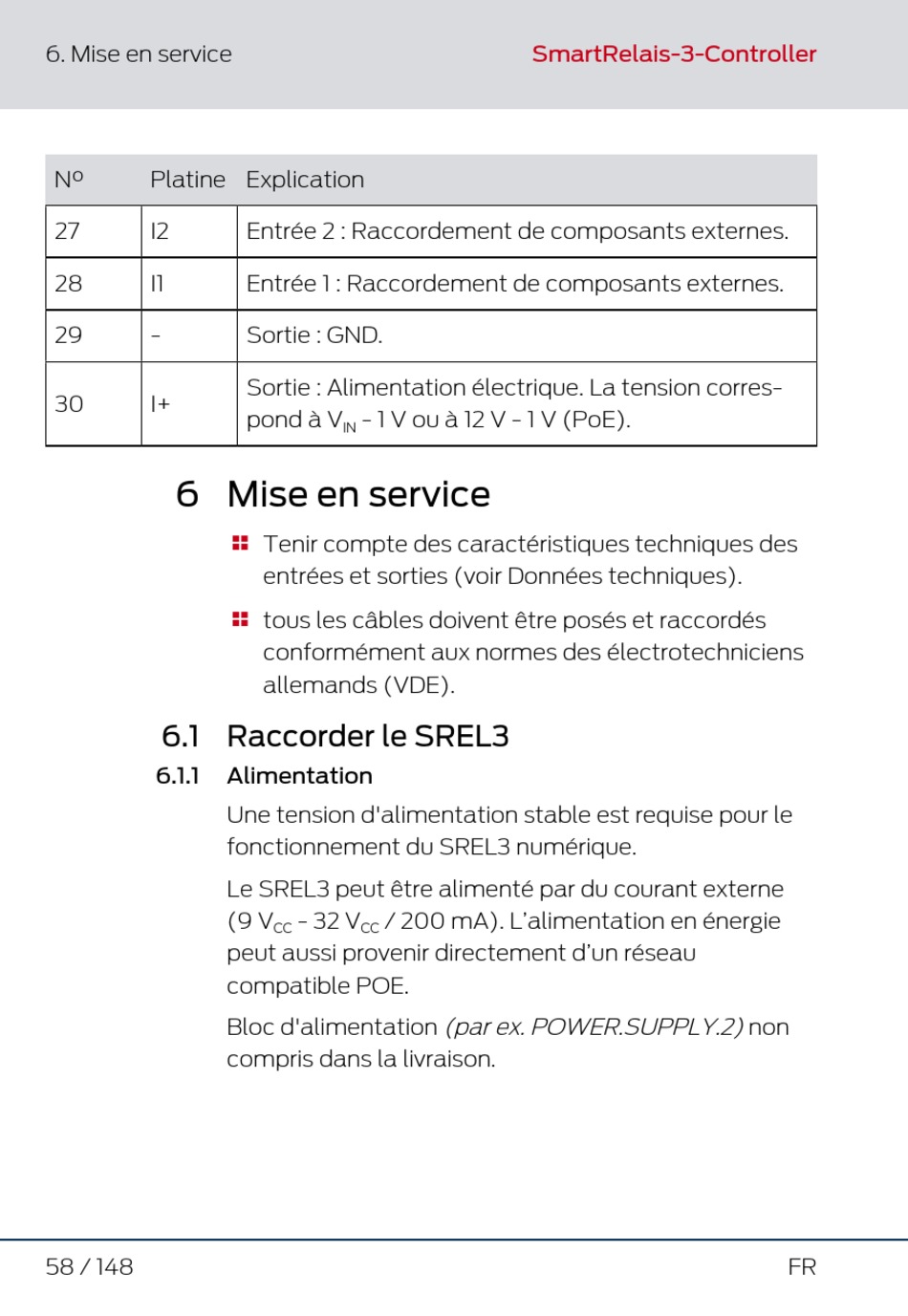

6. Mise en service

N° Platine Explication
27 I2
28 I1
29 -
30 I+
6 Mise en service

6.1 Raccorder le SREL3

6.1.1
58 / 148
Entrée 2 : Raccordement de composants externes.
Entrée 1 : Raccordement de composants externes.
Sortie : GND.
Sortie : Alimentation électrique. La tension corres-
pond à V - 1 V ou à 12 V - 1 V (PoE).
IN
Tenir compte des caractéristiques techniques des

entrées et sorties (voir Données techniques).
tous les câbles doivent être posés et raccordés

conformément aux normes des électrotechniciens
allemands (VDE).

Alimentation

Une tension d'alimentation stable est requise pour le
fonctionnement du SREL3 numérique.
Le SREL3 peut être alimenté par du courant externe
(9 V - 32 V / 200 mA). L'alimentation en énergie
CC CC
peut aussi provenir directement d'un réseau
compatible POE.
Bloc d'alimentation (par ex. POWER.SUPPLY.2) non
compris dans la livraison.
SmartRelais-3-Controller
FR
