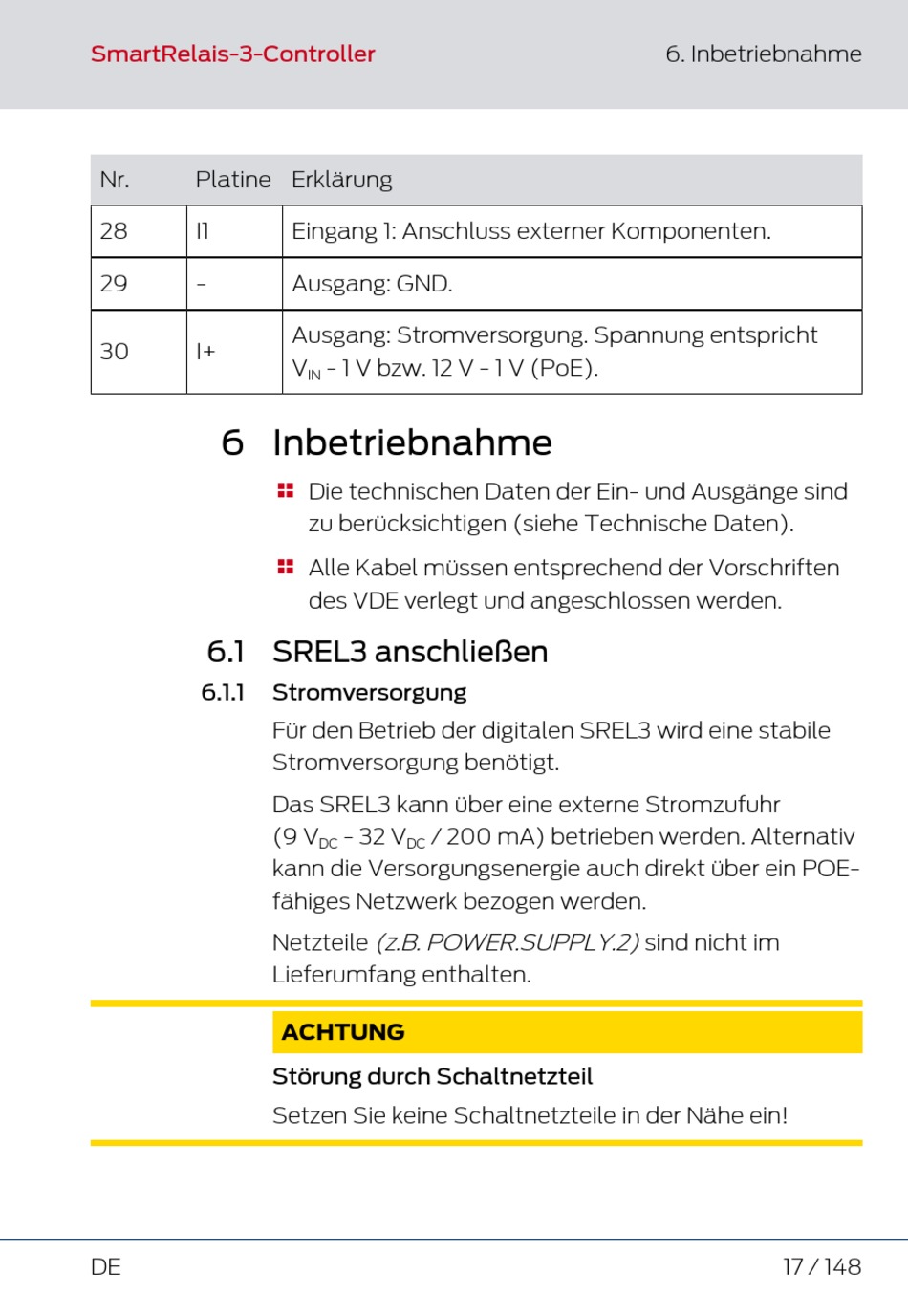

SmartRelais-3-Controller
Nr. Platine Erklärung
28 I1
29 -
30 I+

6 Inbetriebnahme

6.1 SREL3 anschließen
6.1.1
DE
Eingang 1: Anschluss externer Komponenten.
Ausgang: GND.
Ausgang: Stromversorgung. Spannung entspricht
V - 1 V bzw. 12 V - 1 V (PoE).
IN
Die technischen Daten der Ein- und Ausgänge sind

zu berücksichtigen (siehe Technische Daten).
Alle Kabel müssen entsprechend der Vorschriften

des VDE verlegt und angeschlossen werden.

Stromversorgung

Für den Betrieb der digitalen SREL3 wird eine stabile
Stromversorgung benötigt.
Das SREL3 kann über eine externe Stromzufuhr
(9 V - 32 V / 200 mA) betrieben werden. Alternativ
DC DC
kann die Versorgungsenergie auch direkt über ein POE-
fähiges Netzwerk bezogen werden.
Netzteile (z.B. POWER.SUPPLY.2) sind nicht im
Lieferumfang enthalten.
ACHTUNG
Störung durch Schaltnetzteil
Setzen Sie keine Schaltnetzteile in der Nähe ein!
6. Inbetriebnahme
17 / 148
