RS -1365 Bedienungsanleitung
Verwandte Anleitungen für RS RS-1365
Inhaltszusammenfassung für RS RS-1365
- Seite 1 RS Stock No.712-6042 Bedienungsanleitung RS-1365 Autom. Zeitmesser zur Datenaufnahme des Temperatur-/Feuchtigkeitsmessers...
-
Seite 2: Inhaltsverzeichnis
INHALT / DE INHALT KAPITEL SEITE 1. TECHNISCHE ANGABEN .......... 1 2. BESCHREIBUNG DER VORDERSEITE ....3 3. MESSVORGANG ............7 4. WARTUNG ..............18 5. KALIBRIERUNG ............19 10/15/10 Version No. 00... -
Seite 3: Technische Angaben
Feuchtigkeit: 45% RH → 95% RH <=1 Min. 95% RH → 45% RH <=3 Min. Temperatur: 10°C / 2 Sek. Abtastrate: 2 Mal pro Sekunde. Kapazität des manuellen Datenspeichers: 99 Sätze. Kapazität des autom. Datenspeichers: 15.000 Datensätze. RS-232 auf USB PC-Schnittstelle: optisch. 10/15/10 Version No. 00 DE-1... - Seite 4 -10 bis 60°C, unter 70% RH. Stromversorgung: 6, 1.5V Batterien der Größe AAA. Nutzungsdauer der Batterie: ungefähr 200 Stunden. Gewicht: 235 g Abmessungen: 150x72x35 mm Mitgeliefertes Zubehör: Bedienungsanleitung, Batterien und Tragetasche, Optisches RS-232 auf USB-Kabel, Software. DE-2 10/15/10 Version No. 00...
-
Seite 5: Beschreibung Der Vorderseite

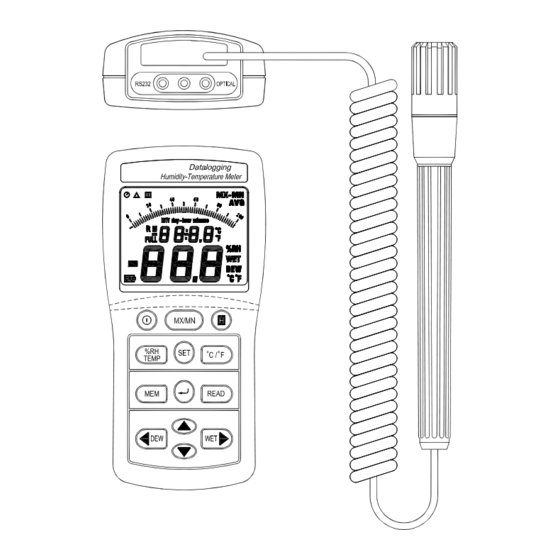

BESCHREIBUNG DER VORDERSEITE / DE 2. BESCHREIBUNG DER VORDERSEITE (1) Feuchtigkeits- & Temperatursensorsonde (2) Anzeige -Netztaste: Zum Ein- oder Ausschalten des Meßgeräts drücken Sie die Netztaste 10/15/10 Version No. 00 DE-3... - Seite 6 BESCHREIBUNG DER VORDERSEITE / DE (4) MX/MN-Taste: Drücken Sie auf die MX/MN (MAX/MIN)-Taste, um in den MX/MN-Modus zu gelangen und um durch die Maximal- und Minimal-Ablesewerte zu blättern. Zum Verlassen des MX/MN- Modus drücken Sie 2 Sekunden auf die MX/MN-Taste. (5) H Halte-Taste: Zum Anhalten oder Loslassen der Ablesewerte im Display drücken Sie auf die H -Taste.
- Seite 7 BESCHREIBUNG DER VORDERSEITE / DE (8) °C/°F-Taste: Drücken Sie auf die °C/°F-Taste, um zwischen Celsius (°C) und Fahrenheit (°F) zu wechseln. (9) MEM-Taste: Taste zum manuellen Steuern der Daten im Speicher. (10) ↵ Eingabetaste (ENTER): Im READ-Modus (Lese-Modus) drücken Sie die Eingabetaste ↵...
- Seite 8 Drücken Sie auf die WET-Taste, um den Temperatur- Ablesewert der “nassen Glühbirne” im Hauptdisplay anzuzeigen. Zum Einstellen der Zeit durch Bewegen des Kursors nach rechts die -Kursortaste drück. (15) Optische RS-232 auf USB-Ausgangssteckfassung: PC- Schnittstelle. (16) AC-Adapter-Eingangssteckfassung (DC 9V). Zweites Display Hauptdisplay DE-6...
-
Seite 9: Messvorgang
MESSVORGANG / DE 3. MESSVORGANG 3-1 Messung der Feuchtigkeit: Zum Einschalten des Meßgeräts drücken Sie auf die “ ”-Taste. Im Hauptdisplay wird direkt der Ablesewert der Feuchtigkeit (% RH) angezeigt. Beim Ausführen von Messungen in Umgebungen, in denen die Feuchtigkeit sehr unterschiedlich ist, lassen Sie die Ablesung ein paar Minuten stabilisieren. - Seite 10 MESSVORGANG / DE Zum Anzeigen des Ablesewertes der Temperatur der nassen Glühbirne im Hauptdisplay drücken Sie auf die WET-Taste. Zum Verlassen dieses Modus drücken Sie erneut auf diese WET-Taste. 3-5 Aufzeichnung der Maximal- und Minimal-Messung: Drücken Sie auf die “MX/MN”-Taste, um in den Aufzeichnungsmodus zu gelangen und im den Zeitmesser zum Messen der abgelaufenen Zeit zu starten.
- Seite 11 MESSVORGANG / DE Beim Auswählen dieses Modus kann die Temperatur des Taupunktes oder der nassen Glühbirne durch Drücken der Taste DEW bzw. WET abgelesen werden. Halten Sie die “MX/MN”-Taste 2 Sekunden gedrückt, um den MX/MN- und Time-Modus zu verlassen. 3-6 Den Modus für das automatische Ausschalten einstellen: Wird während 30 Minuten keine Taste gedrückt, dann wird das Meßgerät automatisch ausgeschaltet.
- Seite 12 MESSVORGANG / DE Halten Sie die H -Taste gedrückt und rrücken Sie danach auf die -Taste, um das Meßgerät einzuschalten. Das Symbol des automatischen Ausschaltens erlischt im LCD- Display, um anzuzeigen, dass Funktion automatischen Ausschalten deaktiviert wurde. 3-7 Modus zur Datenaufnahme mit dem automatischen Zeitmesser ACHTUNG Vor dem Aktivieren des Modus zur Datenaufnahme mit...
- Seite 13 MESSVORGANG / DE Diese viermalige Einstellung muss richtig ausgeführt werden, da sonst die Funktion des automatischen Zeitmessers für die Datenaufnahme nicht angewendet werden kann. Im Modus zum Einstellen des automatischen Zeitmessers für die Datenaufnahme drücken Sie die Taste " " " " zum Einstellen der Stunden, Minuten oder Sekunden.
- Seite 14 MESSVORGANG / DE (2). Zum Abändern der Minutenanzeige die Taste " " drücken; die Minutenziffern blinken. (3). Zum Einstellen der Minuten der aktuellen Zeit die Taste " " oder " " drücken. (4). Zum Abändern der zweiten Einstellung die Taste " " drücken;...
- Seite 15 MESSVORGANG / DE Einstellung: (1). Zum Einstellen der Stunde der gewünschten Startzeit die Taste " " oder " " drücken. (2). Zum Abändern der Minuteneinstellung die Taste " " drücken; die Minutenziffern blinken. (3). Zum Einstellen der Minuten der gewünschten Startzeit die Taste "...
- Seite 16 MESSVORGANG / DE Einstellung: (1). Zum Einstellen der Stunde der gewünschten Stoppzeit die Taste " " oder " " drücken. (2). Zum Abändern der Minuteneinstellung die Taste " " drücken; die Minutenziffern blinken. (3). Zum Einstellen der Minuten der gewünschten Stoppzeit die Taste "...
- Seite 17 MESSVORGANG / DE Einstellung: Zum Einstellen der Sekunden für das gewünschte Zeitintervall die Taste " " oder " " drücken (zwischen 3 und 255 Sekunden). Speichern: Zum Speichern der Intervalldauer un zum Verlassen des Zeiteinstllmodus die Eingabetaste "↵ " (ENTER) drücken. Der Modus des Zeitmessers für die Datenaufnahme wird aktiviert.
- Seite 18 Ⅴ Ⅴ Ⅴ Ⅴ . Die mit dem automatischen Zeitmesser aufgezeichneten Daten in den PC herunterladen. Das optische RS-232 auf USB-Kabel an den PC anschließen und die Taste " " drücken, um die Speicherdaten in den PC herunterzuladen.
- Seite 19 MESSVORGANG / DE 3-8 Modus der manuellen Speicherdaten und zum Ablesen: A. Löschen der manuell gespeicherten Daten Zum Ausschalten des Meßgerätes die “ ”-Taste drücken. Die "MEM"-Taste gedrückt halten und danach zum Einschalten des Meßgerätes die “ ”-Taste drücken. Wenn im LCD-Display "CLr " erscheint, dann wurden die gespeicherten Daten gelöscht.
-
Seite 20: Wartung
WARTUNG / DE 4. WARTUNG 4-1 Reinigung: Reinigen Sie das Gehäuse gelegentlich mit einem feuchten Lappen und mildem Reinigungsmittel. Verwenden Sie keine scharfen oder scheuernde Reinigungsmittel. Reinigen und trocknen Sie das Gerät wie erforderlich. 4-2 Die Batterie ersetzen: Wenn im LCD-Display das “ ”-Symbol erscheint, recht die Ladung der Batterien für genaue Messungen nicht mehr aus. -
Seite 21: Kalibrierung
5. KALIBRIERUNG Dieses Instrument muß einmal im Jahr kalibriert werden, um die Meßgenauigkeit weiter sicherzustellen. Für weitere Einzelheiten über die Kalibrier-Dienstleistung wenden Sie sich an RS Components. Die Adresse finden Sie am Ende dieser Anleitung. 10/15/10 Version No. 00 DE-19...
