Inhaltszusammenfassung für RS ICM A1

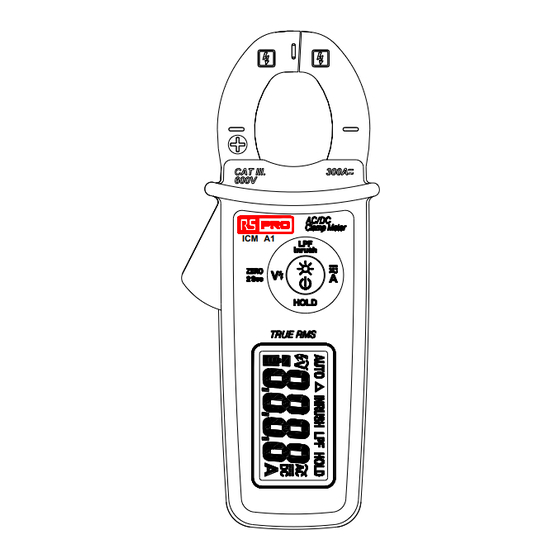

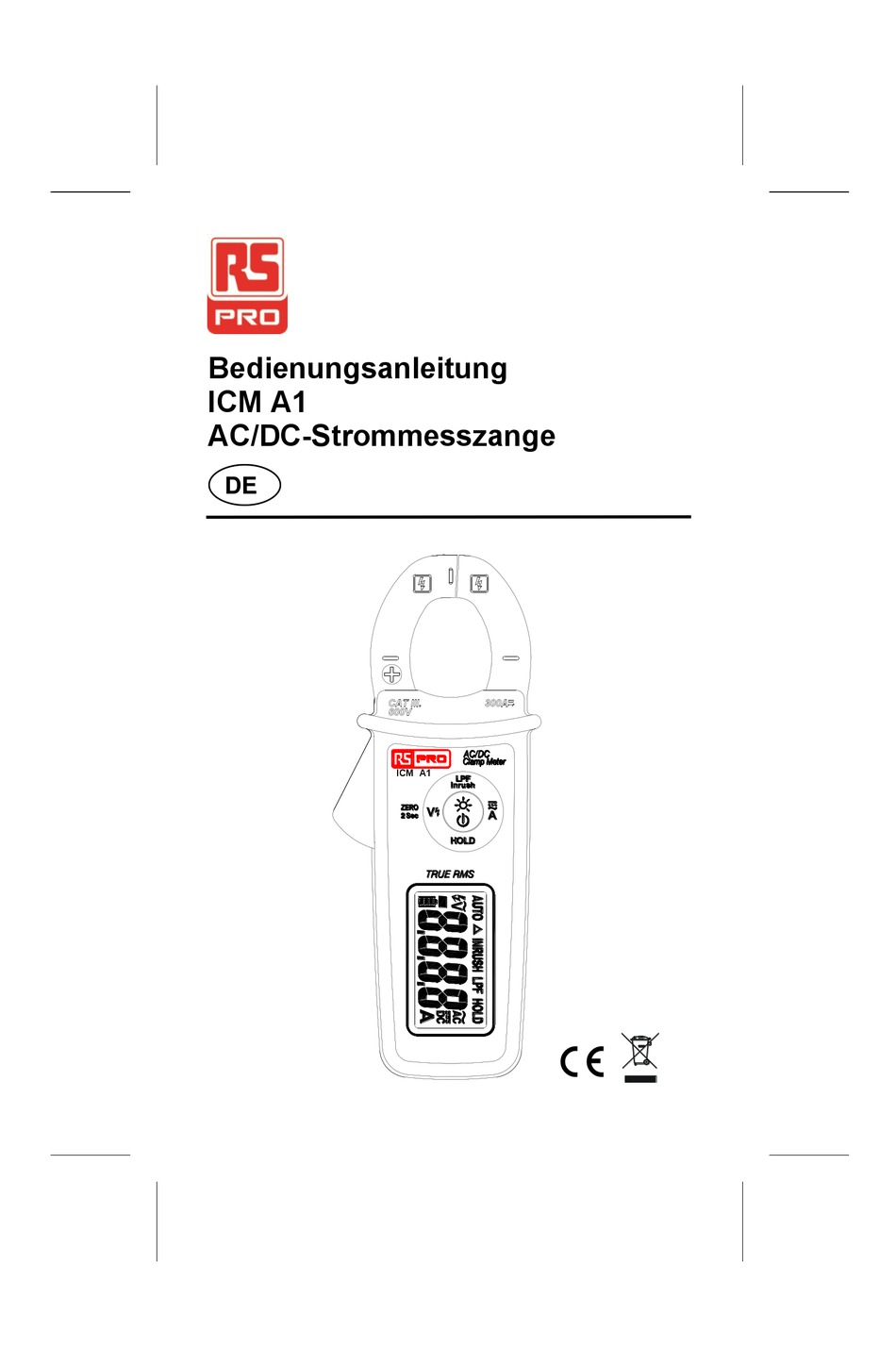

- Seite 1 Bedienungsanleitung ICM A1 AC/DC-Strommesszange ICM A1 ...
-
Seite 2: Sicherheitsinformationen
Warning Safety sheet ........ - Seite 3 - Lassen Sie keine Finger bei der Montage durch den Griffschutz ragen und entfernen Sie das Gerät nicht aus einem gefährlichen unter Strom stehenden Leiter, da dies einen Stromschlag verursachen könnte. Achtung Das Instrument keinen extremen Temperaturen oder hoher Feuchtigkeit aussetzen. Symbole wie auf dem Instrument und dem Merkblatt markiert ...
-
Seite 4: Automatisch Abschalten
Ein-/Ausschalten Drücken Sie auf Drücken Sie > 1 Sek. auf Automatisch Abschalten... - Seite 5 Automatisch Abschalten gedrückt und Halten Sie drücken Sie auf ACA & DCA KAT. III 600 V gegen Erde für die Klemme Barriere für Handschutz Die Barriere auf der KLEMME zeigt die Grenze des sicheren Zugangs des Handteils an. Bei normalem Gebrauch nicht über die Barriere hinaus.
- Seite 6 Automatische ACA&DCA Erkennung / ACA&DCA Drücken Sie > 1 Sek. Aufgrund der hohen Empfindlichkeit des Instruments sollten Sie DCA Zero in derselben Richtung wie die Messung ausführen, um Interferenzen durch ein externes Magnetfeld zu vermeiden.
- Seite 7 Daten halten Drücken Sie auf Das Display blinkt kontinuierlich, wenn das Messsignal von 50 Zählungen größ er als das der Display-Anzeige ist. Es kann jedoch nicht zwischen Wechselstrom- und Gleichstrom erfasst werden.
- Seite 8 DCA ZERO Drücken > 2 Sek. Einschaltstrom Drücken Einschaltstrom >5A Das Instrument berechnet den Effektivwert für 100 ms bei Erfassung von mehr als 5 A Strom.
-
Seite 9: Hintergrundbeleuchtung Ein/Aus
Tiefpassfilter Drücken Sie auf Die Grenzfrequenz des Tiefpassfilters beträgt ungefähr 160 Hz mit einer Dämpfungscharakteristik von ca. -24 dB/Oktave. Hintergrundbeleuchtung ein/aus Drücken Sie auf... - Seite 10 Voltsense Die Anzahl der Striche auf dem LCD zeigt die Intensität der elektrischen Feldstärke an. Falls keine Anzeige erfolgt, könnte noch Spannung vorhanden sein.
-
Seite 11: Wartung
Batteriewechsel Wartung Versuchen Sie nicht, dieses Instrument zu reparieren. Es enthält keine vom Benutzer zu wartenden Teile. Reparatur- oder Wartungsarbeiten dürfen nur von Fachpersonal durchgeführt werden. Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem trockenen Tuch und Reinigungsmittel. Verwenden Sie keine Scheuermittel oder Lösungsmittel. -
Seite 12: Technische Daten
Technische Daten 1-1 Allgemeine Technische Daten Display-Zähler : 6000 Zählungen Ü berlaufanzeige : “OL” oder “-OL” Umwandlungsrate : 2 Mal / Sekunde Abmessungen (B x H x T) : 60 x 147 x 31,5 Gewicht : 140 g Leistungsbedarf : LR44 Knopfbatterie 1,5 V x 2 Batterielaufzeit : 20 Stunden Maximale Leitergröße : Durchmesser 22 LVD : EN61010-1, EN61010-2-030,... -
Seite 13: Umgebungsbedingungen
1-2 Umgebungsbedingungen Einsatz in Innenräumen. Maximale Betriebshöhe : 2000 m (6562 ft) Betriebstemperatur : 0°C ~ 30°C, ≤ 80% RF 30°C ~ 40°C, ≤ 75% RF 40°C ~ 50°C, ≤ 45% RF Lagertemperatur : -20 bis +60°C, 0 bis 80% RF (keine Batterien) Temperaturkoeffizient : 0,2 x (spezifizierte Genauigkeit) / °C, <... -
Seite 14: Elektrische Spezifikationen
1-3 Elektrische Spezifikationen Die Genauigkeit wird gewährleistet bei ± (% des Messwerts + Zähler der niederwertigsten Ziffer) bei 23°C ± 5°C und bei einer relativen Luftfeuchtigkeit von weniger als 80%. ACV und ACA Spezifikationen sind AC-gekoppelt, Effektivwert. Der Scheitelfaktor kann bis zu 3,0 bei 4000 Zählungen sein. - Seite 15 AC-Strom Genauigkeit Genauigkeit Bereich Auflösung (50~100Hz) (100~400Hz) 60,00A 0,01A ±(1,5% + 5D) ±(2,5% +5D) 300,0A 0,1A Alle Angaben sind gültig ab 5% bis 100% von jedem Bereich. Frequenzbereich : 50 ~ 400Hz (Sinuswelle) Tiefpassfilter Genauigkeit Bereich Auflösung (50Hz/60Hz) 60,00A 0,01A ±(3,5%+5D) 300,0A 0,1A...
- Seite 16 Inrush Current Bereich Auflö sung 300.0A 0.1A Integrationszeit : 100 ms Trigger Strom : 5,0 A VoltSense Spannungsbereich : 80 V ~ 600 V (An der Spitze der Klamme)
-
Seite 17: Beschränkte Garantie
Ansprüche für solche Schäden, Kosten oder wirtschaftlichen Verlusten. Einige Gesetze von Staaten und Ländern weichen voneinander ab, so dass die oben genannten Einschränkungen und Ausschlüsse nicht auf Sie zutreffen könnten. Die vollständigen Bedingungen und Konditionen finden Sie auf der RS Webseite. - Seite 18 RS Components SA P.O. Box 12182, Vorna Valley, 1686 20 Indianapolis Street, Kyalami Business Park, Kyalami, Midrand, South Africa www.rs-components.com Asia RS Components Pte Ltd. 31 Tech Park Crescent Singapore 638040 www.rs-components.com China RS Components Ltd. Suite 23 A-C , East Sea Business Centre Phase 2 , No.
