RS -01 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für RS RS-01
Inhaltszusammenfassung für RS RS-01
- Seite 1 DIGITALES BELEUCHTUNGSSTÄRKEMESSGERÄT RS-01 BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALT KAPITEL SEITE 1. ANLEITUNG................1 2. LEISTUNGSMERKMALE............1 3. TECHNISCHE ANGABEN............2 4. TEIL- UND POSITIONSBEZEICHNUNGEN ......3 5. BETRIEBSANLEITUNG............4 6. BATTERIE ÜBERPRÜFEN & AUSWECHSELN....10 7. SPEKTRALE EMPFINDLICHKEITSCHARAKTERISTIK 11 8. WARTUNG ................11 9. EMPFOHLENE BELEUCHTUNGSSTÄRKE .....12... -
Seite 3: Anleitung
digitale Beleuchtungsstärkemessgerät Präzisionsgerät zum Messen der Lichtdichte (Lux, Footcandle). Entspricht CIE 'Photopische Spektralansprechung', f ’ ≦ 6%. Mit kompletter Cosinus-Korrektur für im Winkel einfallendes Licht. Das Beleuchtungsstärkemessgerät ist seiner Bauweise entsprechend kompakt, widerstandsfähig und einfach zu bedienen. Die benutzte lichtsensitive Komponenten sind eine äußerst stabile, langlebige Silikonphotodiode und ein Spektralansprechfilter. -
Seite 4: Technische Angaben
• Anzeige: Doppelt-Display, Anzeige im Display mit 4 Stellen. • Meßbereich: 50.00 lux, 500,0 lux, 5000 lux, 50.00 klux, (Hilfsgerät für den Betrieb in 4 Schritten) / 5.000 fc, 50.00 fc, 500.0 fc, 5000 fc Hinweis: 1 fc=10.76 lux. • Anzeigebereichüberschreitung: LCD zeigt "OL"... -

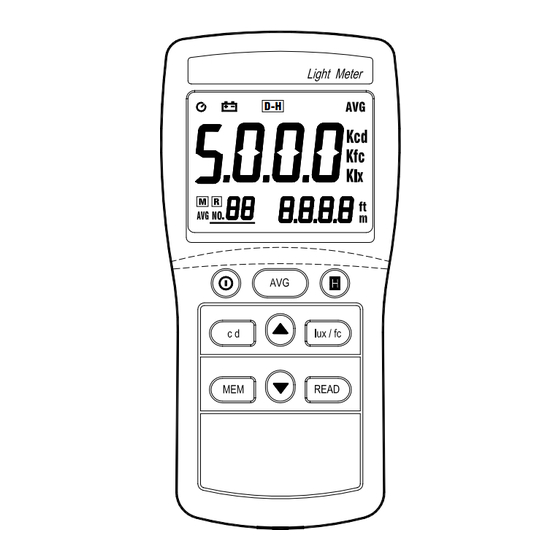

Seite 5: Teil- Und Positionsbezeichnungen
1. LCD-Display: 4stelliges Doppelt-Display; jedes Display mit einem max. Ablesewert von 5000. Die Anzeigesymbole der Meßwerte, Symbole der Funktionen Gerätes Dezimalkommas usw. werden angezeigt. Spannungsschalter: Mit dem Schalter wird der Beleuchtungsstärkemessgerät ein- oder ausgeschaltet. 3. AVG-Taste: Aktiviert den Punkt-Mittelwert-Modus. 4. H Daten-Halte-Funktion 5. -
Seite 6: Betriebsanleitung
Taste: Gehen Sie zu einem Einstellmodus oder stellen Sie den angezeigten Einstellwert höher oder niedriger ein. 7. Spitzenhaltetaste: Zum Auswählen der Leuchtstärke. (1 fc ＝ 10.76 lux) Option zum Aktivieren/Deaktivieren des Summers. Die “Lux/fc”-Taste gedrückt halten und danach zum Ein- oder Ausschalten des Summtons auf die Einschalttaste (Power-On) drücken. - Seite 7 Die Beleuchtungsstärke ist eine Messung der Menge des Lichtes, das auf eine bestimmte Fläche fällt. Da der RS-01-Detektor nur über eine kleine Sensorfläche verfügt wird der gemessene Lichtpegel verstärkt und für eine richtige Ablesung auf den Durchschnitt für die Anwendung der Punkt-Mittelwert-Funktion innerhalb des Meßinstrumentes...
- Seite 8 6. Zum Blättern durch den Speicher und für die Berechnung des Punkt-Mittelwertes drücken Sie auf die “READ”- Taste. Die zweite Nachricht “AVG” wird während dem Aufleuchten zum Ablesen angezeigt. 7. Zum erneuten Einstellen der Leuchtstärke zum Anzeigen der Werte einer neuen Berechnung des Durchschnittwertes auf die “MEM”-Taste drücken.
- Seite 9 5-3 Die Leuchtstärke messen Die Leuchtstärke ist eine Eigenschaft der Lichtquelle. Für den als in einem gleichmäßigen Winkel ausgestrahlen Lichtstrom dient die Grundbasis als eine Candela, die gleich ist mit dem Lumen pro Steradiant. Zum Messen der Leuchtstärke müssen die Reichweite und deren Distanz von der Lichtquelle bekannt sein.
- Seite 10 6. Zum Verlassen dieses Modus auf die “cd”- oder “lux / fc”-Taste drücken. 5-4 Modus der manuellen Speicherdaten und zum Ablesen: 1. Löschen der manuell gespeicherten Daten Zum Ausschalten des Meßgerätes die “ ”-Taste drücken. Die "MEM"-Taste gedrückt halten und danach zum Einschalten des Meßgerätes die “...
- Seite 11 Zum Verlassen dieses Modus drücken Sie die Eingabetaste "READ". 5-5 Die Funktion zum automatischen Ausschalten aktivieren oder deaktivieren Das Meßinstrument wird in den Schlafmodus (Sleep) geschaltet, wenn während der ausgewählten Zeitdauer auf keine Taste gedrückt wird. 1. Die Abschaltzeit für fas automatische Abschalten einstellen: Zum Ausschalten auf die "...
-
Seite 12: Batterie Überprüfen & Auswechseln
2. Zum Deaktivieren der Funktion für das automatische Ausschalten gehen Sie wie folgt vor: Zum Ausschalten auf die " "-Taste drücken. Die "HOLD"-Taste gedrückt halten und danach zum Einschalten des Meßgerätes die “ ”-Taste drücken. Wenn das Symbol " " im Display erscheint wird die Funtkion für das automatische Ausschalten (Auto Power Off) gelöscht. -
Seite 13: Spektrale Empfindlichkeitscharakteristik
Die Photodiode des Detektors mit Filter sorgt dafür, dass • die spektrale Empfindlichkeitscharackeristik der photopischen Kurve V( λ ) annähernd C.I.E. (INTERNATIONAL COMMISSION ON ILLUMINATION) entspricht, wie das folgende Schema zeigt. Lichtmesser Wellenlänge in Nanometer 1. Die weiße Plastikscheibe auf der berseite des Detektors sollte nötigenfalls mit einem feuchten Tuch gereinigt werden. -
Seite 14: Empfohlene Beleuchtungsstärke
4. Der Kalibrierungsintervall für den Sensor hängt von den Betriebsbedingungen ab, allgemein gesagt, nimmt die Empfindlichkeit jedoch direktem Verhältnis Lichtintensität und der Betriebszeit ab. Bei einem Nichtgebrauch Meßinstrumentes kann Genauigkeit Kalibrierung durch erneutes Anbringen des Sensordeckels verbessert werden. Um die Grundgenauigkeit des Instruments zu garantieren, ist eine regelmäßige Kalibrierung empfohlen. - Seite 15 LADEN Treppen und Korridore 150 ~ 200 14 ~ 18 Schaufenster, Verpackungstisch 750 ~ 1,500 70 ~ 140 Vorderseite des Schaufensters 1,500 ~ 3,000 140 ~ 279 KRANKENHAUS Krankenzimmer, Lagerhaus 100 ~ 200 9 ~ 18 Untersuchungszimmer 300 ~ 750 28 ~ 70 Operationssaal Notfälle...
