Inhaltszusammenfassung für Behringer Ultralink UL2000M

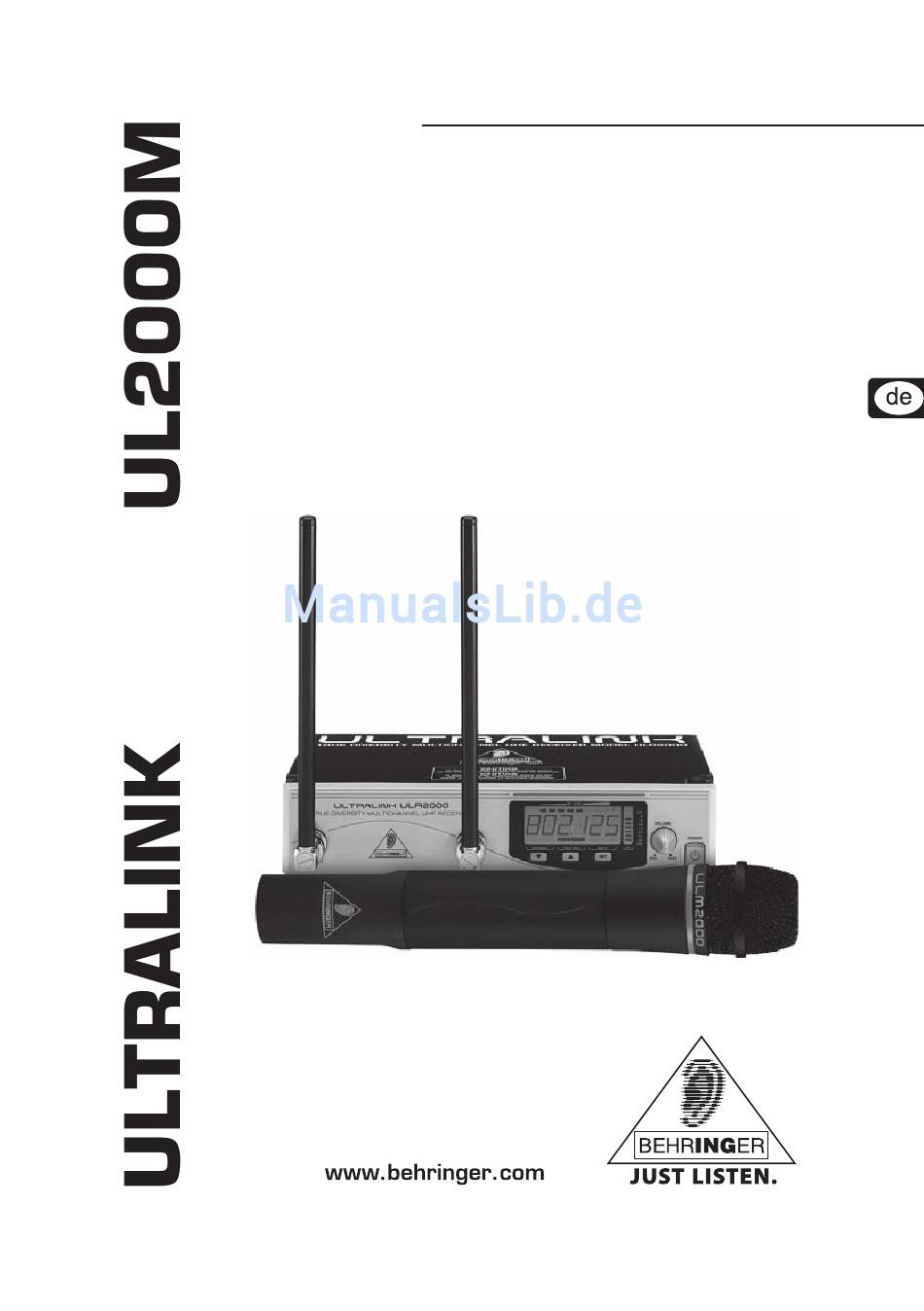

  • Seite 1 Bedienungsanleitung A50-13414-00005...
  • Seite 2: Wichtige Sicherheitshinweise

    ULTRALINK UL2000M WICHTIGE SICHERHEITSHINWEISE ACHTUNG: Um eine Gefährdung durch Strom- schlag auszuschließen, darf die Geräteabdeckung bzw. Geräterück- wand nicht abgenommen werden. Im Innern des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von Dieses Symbol verweist auf das qualifiziertem Personal ausgeführt...
  • Seite 3: Inhaltsverzeichnis

    ULTRALINK UL2000M INHALTSVERZEICHNIS 1. EINFÜHRUNG ......................4 1.1 Bevor Sie beginnen ........................ 4 1.1.1 Auslieferung ......................... 4 1.1.2 Anmeldung ........................4 1.1.3 Inbetriebnahme des Empfängers ................. 4 1.1.4 Inbetriebnahme des Senders ..................5 1.1.5 Online-Registrierung ....................5 2. DER EMPFÄNGER ULR2000 ..................6 2.1 Bedienungselemente und Anschlüsse ...................
  • Seite 4: Einführung

    1. EINFÜHRUNG Vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf dieser Geräte der ULTRALINK-Serie geschenkt haben. Mit dem UL2000M von BEHRINGER haben Sie ein modernes High-Performance Funkübertragungssystem erworben. Dank seiner überdurchschnittlichen Ausstattung können Sie das UL2000M in jeder Situation einsetzen, in der höchste Tonqualität und Bewegungsfreiheit erforderlich sind: z.
  • Seite 5: Inbetriebnahme Des Senders

    Sollte Ihr BEHRINGER-Produkt einmal defekt sein, möchten wir, dass es schnellstmöglich repariert wird. Bitte wenden Sie sich direkt an den BEHRINGER-Händler bei dem Sie Ihr Gerät gekauft haben. Falls Ihr BEHRINGER- Händler nicht in der Nähe ist, können Sie sich auch direkt an eine unserer Niederlassungen wenden. Eine Liste mit Kontaktadressen unserer BEHRINGER-Niederlassungen finden Sie in der Originalverpackung ihres Geräts (Global Contact Information/European Contact Information).
  • Seite 6: Der Empfänger Ulr2000

    ULTRALINK UL2000M 2. DER EMPFÄNGER ULR2000 2.1 Bedienungselemente und Anschlüsse In diesem Kapitel werden die verschiedenen Bedienelemente Ihres ULR2000 beschrieben, im Detail erläutert und nützliche Hinweise zu Ihrer Anwendung gegeben. 2.1.1 Frontseite Abb. 2.1: Frontseite des ULR2000 POWER Mit dem POWER-Taster nehmen Sie den ULR2000 in Betrieb. Hierzu muss der Taster für mindestens 2 Sekunden gedrückt werden.
  • Seite 7: Display

    Einstellen einer Trägerfrequenz vereinfacht werden. FARBCODE Jeder BEHRINGER ULTRALINK-Sender kann mit einem farbigen Ring gekennzeichnet werden; so können mehrere, auf verschiedene Frequenzen, eingestellte Sender bei gleichzeitiger Benutzung leicht voneinander unterschieden werden. Um die Sender besonders komfortabel einem Empfänger zuzuordnen, können Sie einen korrespondierenden farbigen Streifen am Empfänger befestigen.
  • Seite 8: Rückseite

    ULTRALINK UL2000M Leuchtet an Ihrem ULR2000 weder CHANNEL noch FREQ MHz, zeigt das Display die Kanalfarbe (BLUE, RED, ...) des eingestellten Kanals an. Beim Speichern einer selbstgewählten Frequenz im User-Preset werden Sie aufgefordert eine Kanalfarbe anzugeben. MUTE MUTE zeigt an, dass der Ausgang des ULR2000 stummgeschaltet ist.
  • Seite 9: Scan

    ULTRALINK UL2000M Mit der UP- oder DOWN-Taste kann der Parameter “Frequenz” in 25 kHz-Schritten verstellt werden. Ist die korrekte Frequenz eingestellt, drücken Sie erneut die SET-Taste. Im Display erscheint die Abfrage des Speicherortes. In Abhängigkeit von der eingestellten Grundeinstellung (Kapitel 2.2.5) fragt der ULR2000 nach der Kanalfarbe (BLUE, RED, ...) oder der Kanalnummer (CHAN1, CHAN2, ...).
  • Seite 10: Auto Mute

    ULTRALINK UL2000M 2.2.4 AUTO MUTE Wird der Sender ein-, aus- oder auf einen anderen Kanal umgeschaltet, ohne dass der Empfänger zuvor stummgeschaltet wurde, oder wird die Übertragung aufgrund zu schwacher Batterien im Sender unterbrochen, führt dies beim Empfang zu hörbaren Rausch- und Störsignalen. Auch eine eingeschaltete Rauschsperre beim Empfänger (Kapitel 2.2.3) benötigt eine kurze Zeit, um darauf zu reagieren,...
  • Seite 11: Preset

    ULTRALINK UL2000M Drücken Sie die Taste SET, um die Tastensperre zu aktivieren. Der Vorgang ist beendet, und im Display wird die Grundeinstellung angezeigt. LOCK ausschalten Drücken Sie die SET-Taste. Im Display erscheint LOC ON. Drücken Sie 1 mal die UP- oder DOWN-Taste, um LOCOFF auszuwählen.
  • Seite 12: Das Mikrofon Ulm2000

    ULTRALINK UL2000M 3. DAS MIKROFON ULM2000 3.1 Bedienungselemente In diesem Kapitel werden die verschiedenen Bedienungselemente Ihres ULM2000 beschrieben, im Detail erläutert und nützliche Hinweise zu ihrer Anwendung gegeben. Abb. 3.1: Unterseite des ULM2000 POWER Halten Sie die POWER-Taste für mindestens 2 Sekunden gedrückt, um den Handsender ein- oder auszuschalten.
  • Seite 13: Einstellen Einer Selbstgewählten Frequenz

    ULTRALINK UL2000M Ändern des Kanals bei eingeschaltetem Sender Der Sender darf für diesen Vorgang nicht stummgeschaltet sein! Drehen Sie den Wahlschalter auf die Ziffer (1 - 8), die der gewünschten Kanalnummer entspricht. Wurde eine gültige Zahl eingestellt (nicht 9 oder 0), blinkt die LED ein mal schnell zur Bestätigung.
  • Seite 14: Preset

    ULTRALINK UL2000M Zur Bestätigung erfolgt nach einer zweiten kurzen Blink-Pause ein weiterer Blink-Code: Durch 2-maliges langsames Blinken wird die erfolgreiche Speicherung der Frequenz signalisiert. Der Sender verlässt den Programmiermodus. Blinkt die LED 5 mal schnell, wurde die Frequenz nicht gespeichert. Beginnen Sie dann wieder mit Schritt 2.
  • Seite 15: Mic Gain

    ULTRALINK UL2000M Nach einer kurzen Pause folgt ein zweiter Blinkcode: Die LED blinkt entsprechend der eingestellten Zahl (hier zum Beispiel 3 mal) mit mittlerer Geschwindigkeit. Falls länger als 5 Sekunden keine Eingabe des Benutzers am Wahlschalter oder der POWER-Taste erfolgt, blinkt die LED 5 mal schnell und der Programmiermodus wird abgebrochen.
  • Seite 16: Mikrofon Ausschalten

    ULTRALINK UL2000M Diese Zeit kann mit der praktischen Auto Mute-Funktion des ULM2000 überbrückt werden: Beim Aus- und Kanalumschaltvorgang und auch während der Low Battery-Anzeige überträgt der ULM2000 ein nicht hörbares Sendesignal. Der Empfänger ULR2000 erkennt dieses Signal und schaltet den Ausgang automatisch stumm, bevor der Sender tatsächlich ausgeschaltet oder auf einen anderen Kanal umgeschaltet wird...
  • Seite 17: Übertragungsfrequenz

    ULTRALINK UL2000M Drücken Sie kurz die POWER-Taste. Wie auch bereits beim Einschalten des Mikrofons signalisieren Blink-Codes mittlerer Geschwindigkeit den Status des Mikrofons: Ladezustand der Batterie: 1 = Batterie ist fast leer . . . 5 = Batterie ist voll eingestellter Kanal: 1 = Kanal 1 ist angewählt .
  • Seite 18: Anwendungsbeispiel

    ULTRALINK UL2000M 4. ANWENDUNGSBEISPIEL Die Abbildung 4.1 zeigt, wie einfach Sie die Geräte der ULTRALINK-Serie von BEHRINGER einsetzen können. Verbinden Sie einfach den symmetrischen XLR-Ausgang des ULR2000 mit dem XLR-Eingang Ihres Mischpultes. Selbstverständlich können Sie auch den Klinkenausgang des Empfängers mit einem nachfolgenden Gerät verbinden.
  • Seite 19: Einbau Des Empfängers In Ein Rack

    ULTRALINK UL2000M 5.2 Einbau des Empfängers in ein Rack Die Antennen des ULR2000 befinden sich auf der Frontseite des Gerätes. So ist der Einbau in ein Rack problemlos möglich. Im Lieferumfang eines jeden Gerätes ist ein Rack-Winkel und ein Verbindungsstück enthalten. So haben Sie die Wahl: Möchten Sie nur ein Gerät in das Rack einbauen, montieren Sie den Winkel an einer der...
  • Seite 20: Audioverbindungen

    ULTRALINK UL2000M 5.3 Audioverbindungen Die Audioanschlüsse des ULR2000 sind elektronisch symmetriert ausgeführt. Natürlich können auch unsymmetrisch beschaltete Geräte an die symmetrischen Ausgänge angeschlossen werden. Abb. 5.2: XLR-Verbindungen Abb. 5.3: 6,3-mm-Monoklinkenstecker Abb. 5.4: 6,3-mm-Stereoklinkenstecker Der Handsender ULM2000 kann nicht, wie andere Mikrofone, mittels eines Kabels verbunden werden.
  • Seite 21: Technische Daten

    ULTRALINK UL2000M 6. TECHNISCHE DATEN 6.1 Empfänger ULR2000 Hochfrequenzeigenschaften Empfängerprinzip True-Diversity Modulationsart Breitband-FM Frequenzbereich 794 - 810 MHz Empfangsfrequenzen (für EU/US/CA) 320 Frequenzen im 798,1 - 805,9 MHz-Band, abstimmbar in 25 kHz-Schritten Kanäle 8, frei programmier- und schaltbar Kanalbandbreite < 200 kHz Kanalabstand (min.)
  • Seite 22: Mikrofon Ulm2000

    48 mm x 254 mm x 48 mm Gewicht ca. 250 g Die Fa. BEHRINGER ist stets bemüht, den höchsten Qualitätsstandard zu sichern. Erforderliche Modifikationen werden ohne vorherige Ankündigung vorgenommen. Technische Daten und Erscheinungsbild des Geräts können daher von den genannten Angaben oder Abbildungen abweichen.
  • Seite 23: Konformitätserklärung

    ULTRALINK UL2000M KONFORMITÄTSERKLÄRUNG BEHRINGER International, Hanns-Martin-Schleyer-Str. 36-38, D-47877 Willich, Germany erklärt, dass diese Geräte den einschlägigen Anforderungen der EG-Richtlinie 89/336/EEC entsprechen. Zur sachgemäßen Umsetzung der in den EG-Richtlinien genannten Anforderungen wurden folgende Normen herangezogen: ETS 300445 ETS 300422 Bemerkung: Vor Inbetriebnahme sind die jeweiligen länderspezifischen Vorschriften zu beachten!
  • Seite 24: Mikrofon-Kurzanleitung

    ULTRALINK UL2000M MIKROFON-KURZANLEITUNG MIKROFON-KURZANLEITUNG...
