Die Antennen des ULR2000 befinden sich auf der Frontseite des Gerätes. So ist der Einbau in ein
Rack problemlos möglich.
Im Lieferumfang eines jeden Gerätes ist ein Rack-Winkel und ein Verbindungsstück enthalten. So
haben Sie die Wahl:
1.
Möchten Sie nur ein Gerät in das Rack einbauen, montieren Sie den Winkel an einer der
Seiten. Das mitgelieferte Verbindungsstück wird in diesem Fall nicht benötigt. Nun befestigen
Sie den Empfänger mit einer Seite im Rack.
2.
Um zwei Empfänger in einem Rack zu befestigen, verbinden Sie beide Geräte mit dem
Verbindungsstück an der Unterseite der Geräte. Je ein Rack-Winkel wird an der rechten und der
linken Seite der Geräteeinheit montiert. Die beiden ULR2000 können nun in das Rack eingebaut
werden.
Um einen guten Empfang sicherzustellen, bauen Sie den ULR2000 möglichst ganz oben
im Rack ein, so dass die Antennen oben über das Rack hinausragen.
Der ULR2000 benötigt eine Höheneinheit (1 HE) für den Einbau in ein 19-Zoll-Rack. Bitte beachten
Sie, dass Sie zusätzlich ca. 10 cm Einbautiefe für die rückwärtigen Anschlüsse frei lassen.
Bitte verwenden Sie zum Einbau des Gerätes in ein Rack M6 Maschinenschrauben und Muttern.
Sorgen Sie für eine ausreichende Luftzufuhr und stellen Sie Ihren ULR2000 z. B. nicht auf eine
Endstufe, um eine Überhitzung des Geräts zu vermeiden.
Möchten Sie mehr als 2 Geräte im Rack montieren, achten Sie bitte darauf, dass ein ausreichender
Abstand zwischen den Geräten eingehalten wird (Abb. 5.1). Die Antennen des unteren Gerätes dürfen
die des oberen Empfängers nicht stören. Diese würden sich ansonsten gegenseitig beeinflussen, was
für einen schlechteren Empfang sorgen könnte.

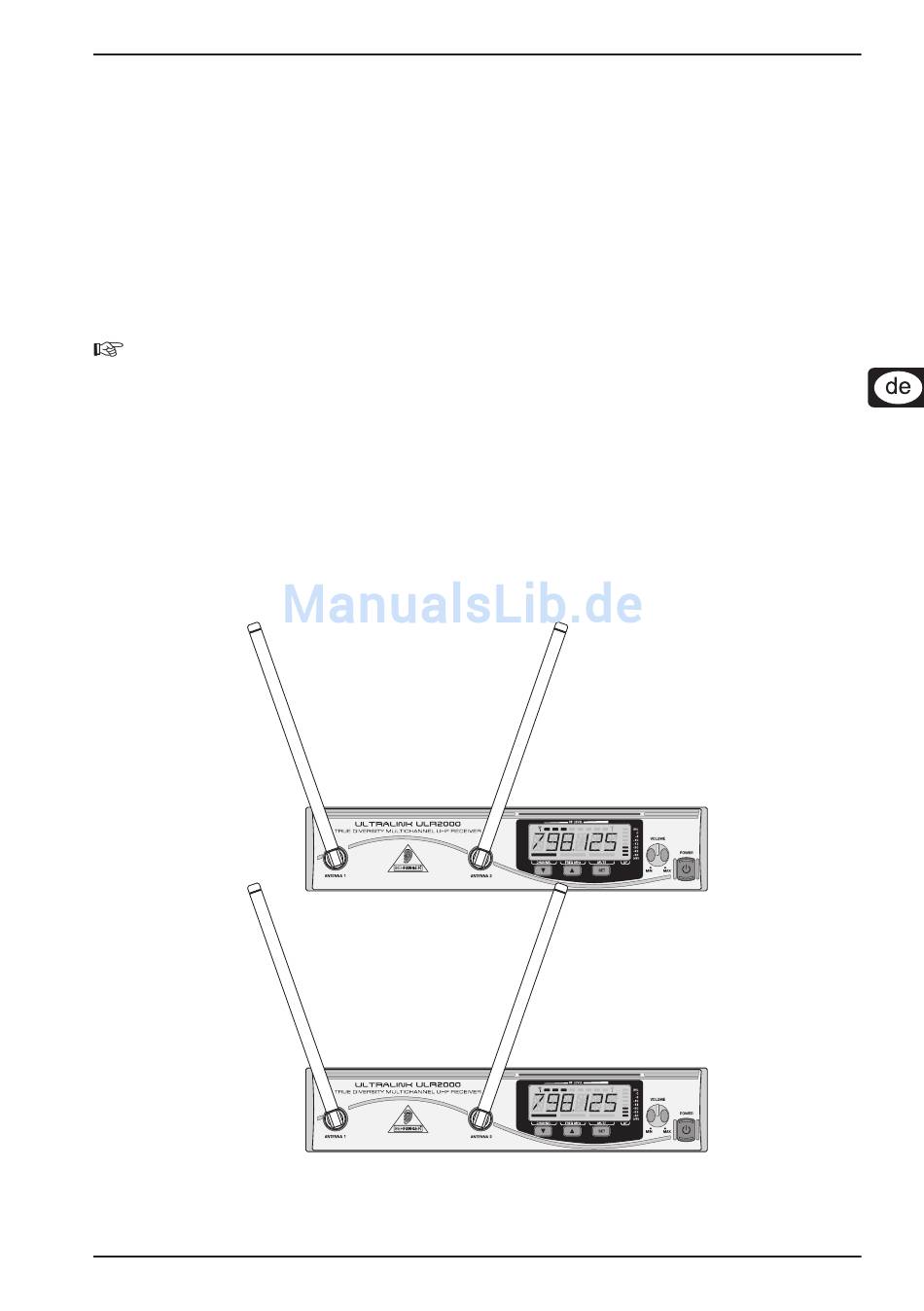

Abb. 5.1: Anordnung der ULR2000, wenn sie übereinander eingebaut werden
5.2 Einbau des Empfängers in ein Rack
5. INSTALLATION
ULTRALINK UL2000M
19
