Grenzwertgeberprüfgerät Me 6; Aufbau; Abbildung 1: Grenzwertgeberprüfgerät Me 6 - fafnir ME 6 Technische Dokumentation

3 Grenzwertgeberprüfgerät ME 6 ...
3.1

Aufbau

Das Grenzwertgeberprüfgerät ME 6 ... dient dem Prüfen von Grenzwertgebern nach
EN 13616. Dazu ist das Prüfgerät mit einer Kupplungsdose an einem flexiblen Spiralkabel
ausgestattet.
Die Bedienung des Prüfgeräts erfolgt über einen Touchscreen.
Gespeicherte Messdaten können über die USB-Buchse per Software auf einen PC/Laptop
übertragen und archiviert werden.
Zur Versorgung des Prüfgeräts sind 4 NiMH-Akkus vorgesehen. Diese können vom An-
wender getauscht werden. Über die USB-Buchse werden die Akkus per Steckernetzteil
oder mit einem PC/Laptop geladen.
Ein Umschalter dient zum Wechseln der beiden Betriebsmodi Messung und USB-
Verbindung.
Umschalter
Messung /
USB

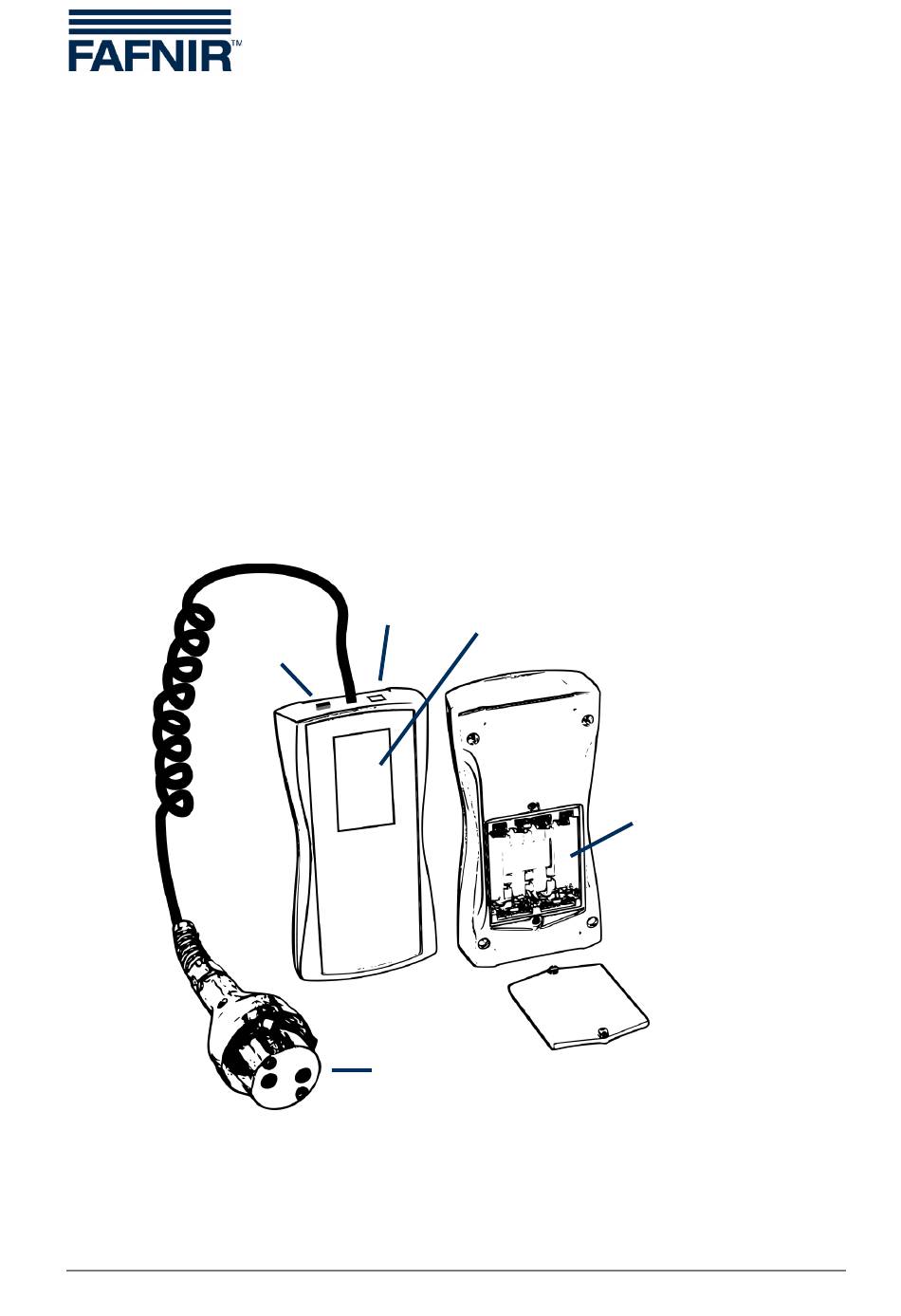

Abbildung 1:
Seite 3/35
USB-Buchse
Typ B
Grenzwertgeber-Kupplungsdose
Grenzwertgeberprüfgerät ME 6 ...
Touchscreen
Akku-Fach
Aufbau
