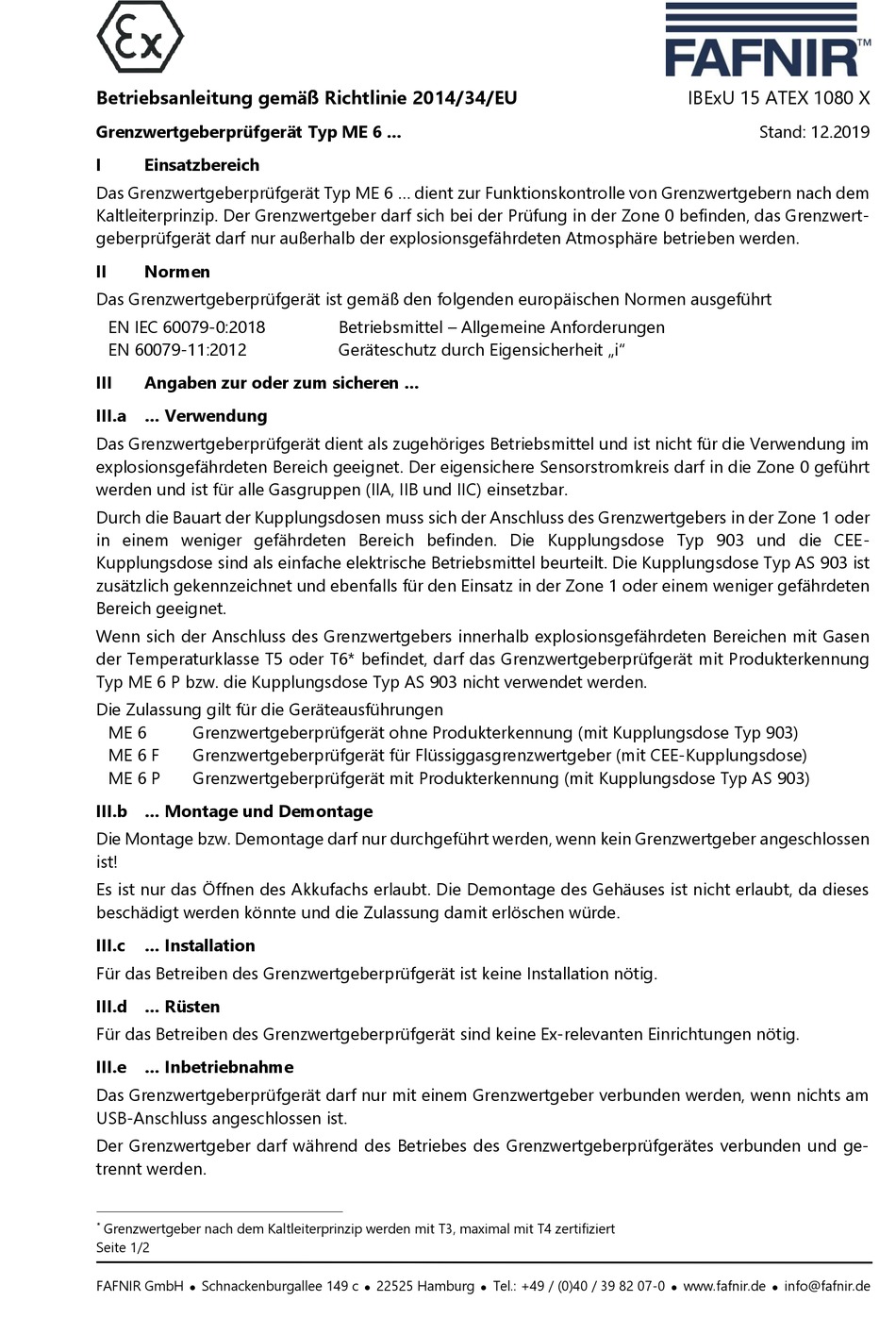

fafnir ME 6 Serie Betriebsanleitung

Betriebsanleitung gemäß Richtlinie 2014/34/EU
Grenzwertgeberprüfgerät Typ ME 6 ...
I Einsatzbereich
Das Grenzwertgeberprüfgerät Typ ME 6 ... dient zur Funktionskontrolle von Grenzwertgebern nach dem
Kaltleiterprinzip. Der Grenzwertgeber darf sich bei der Prüfung in der Zone 0 befinden, das Grenzwert-
geberprüfgerät darf nur außerhalb der explosionsgefährdeten Atmosphäre betrieben werden.
II Normen
Das Grenzwertgeberprüfgerät ist gemäß den folgenden europäischen Normen ausgeführt
EN IEC 60079-0:2018
EN 60079-11:2012
III Angaben zur oder zum sicheren ...
III.a ... Verwendung
Das Grenzwertgeberprüfgerät dient als zugehöriges Betriebsmittel und ist nicht für die Verwendung im
explosionsgefährdeten Bereich geeignet. Der eigensichere Sensorstromkreis darf in die Zone 0 geführt
werden und ist für alle Gasgruppen (IIA, IIB und IIC) einsetzbar.
Durch die Bauart der Kupplungsdosen muss sich der Anschluss des Grenzwertgebers in der Zone 1 oder
in einem weniger gefährdeten Bereich befinden. Die Kupplungsdose Typ 903 und die CEE-
Kupplungsdose sind als einfache elektrische Betriebsmittel beurteilt. Die Kupplungsdose Typ AS 903 ist
zusätzlich gekennzeichnet und ebenfalls für den Einsatz in der Zone 1 oder einem weniger gefährdeten
Bereich geeignet.
Wenn sich der Anschluss des Grenzwertgebers innerhalb explosionsgefährdeten Bereichen mit Gasen
der Temperaturklasse T5 oder T6* befindet, darf das Grenzwertgeberprüfgerät mit Produkterkennung
Typ ME 6 P bzw. die Kupplungsdose Typ AS 903 nicht verwendet werden.
Die Zulassung gilt für die Geräteausführungen
ME 6 Grenzwertgeberprüfgerät ohne Produkterkennung (mit Kupplungsdose Typ 903)
ME 6 F Grenzwertgeberprüfgerät für Flüssiggasgrenzwertgeber (mit CEE-Kupplungsdose)
ME 6 P Grenzwertgeberprüfgerät mit Produkterkennung (mit Kupplungsdose Typ AS 903)
III.b ... Montage und Demontage
Die Montage bzw. Demontage darf nur durchgeführt werden, wenn kein Grenzwertgeber angeschlossen
ist!
Es ist nur das Öffnen des Akkufachs erlaubt. Die Demontage des Gehäuses ist nicht erlaubt, da dieses
beschädigt werden könnte und die Zulassung damit erlöschen würde.
III.c ... Installation
Für das Betreiben des Grenzwertgeberprüfgerät ist keine Installation nötig.
III.d ... Rüsten
Für das Betreiben des Grenzwertgeberprüfgerät sind keine Ex-relevanten Einrichtungen nötig.
III.e ... Inbetriebnahme
Das Grenzwertgeberprüfgerät darf nur mit einem Grenzwertgeber verbunden werden, wenn nichts am
USB-Anschluss angeschlossen ist.
Der Grenzwertgeber darf während des Betriebes des Grenzwertgeberprüfgerätes verbunden und ge-
trennt werden.
Grenzwertgeber nach dem Kaltleiterprinzip werden mit T3, maximal mit T4 zertifiziert
*
Seite 1/2
FAFNIR GmbH Schnackenburgallee 149 c
⚫
Betriebsmittel – Allgemeine Anforderungen
Geräteschutz durch Eigensicherheit „i"
22525 Hamburg Tel.: +49 / (0)40 / 39 82 07-0
⚫ ⚫
IBExU 15 ATEX 1080 X
Stand: 12.2019
