3 Grenzwertgeberprüfgerät ME 6 ...
3.1

Aufbau

Das Grenzwertgeberprüfgerät ME 6 ... dient dem Prüfen von Grenzwertgebern nach
prEN 13616-2. Dazu ist das Prüfgerät mit einer Kupplungsdose an einem flexiblen
Spiralkabel ausgestattet.
Die Bedienung des Prüfgeräts erfolgt über einen Touchscreen.
Gespeicherte Messdaten können über die USB-Buchse per Software auf einen
PC/Laptop übertragen und archiviert werden.
Zur Versorgung des Prüfgeräts sind 4 NiMH-Akkus vorgesehen. Diese können vom An-
wender getauscht werden. Über die USB-Buchse werden die Akkus per Steckernetzteil
oder mit einem PC/Laptop geladen.
Ein Umschalter dient zum Wechseln der beiden Betriebsmodi Messung und USB-
Verbindung.

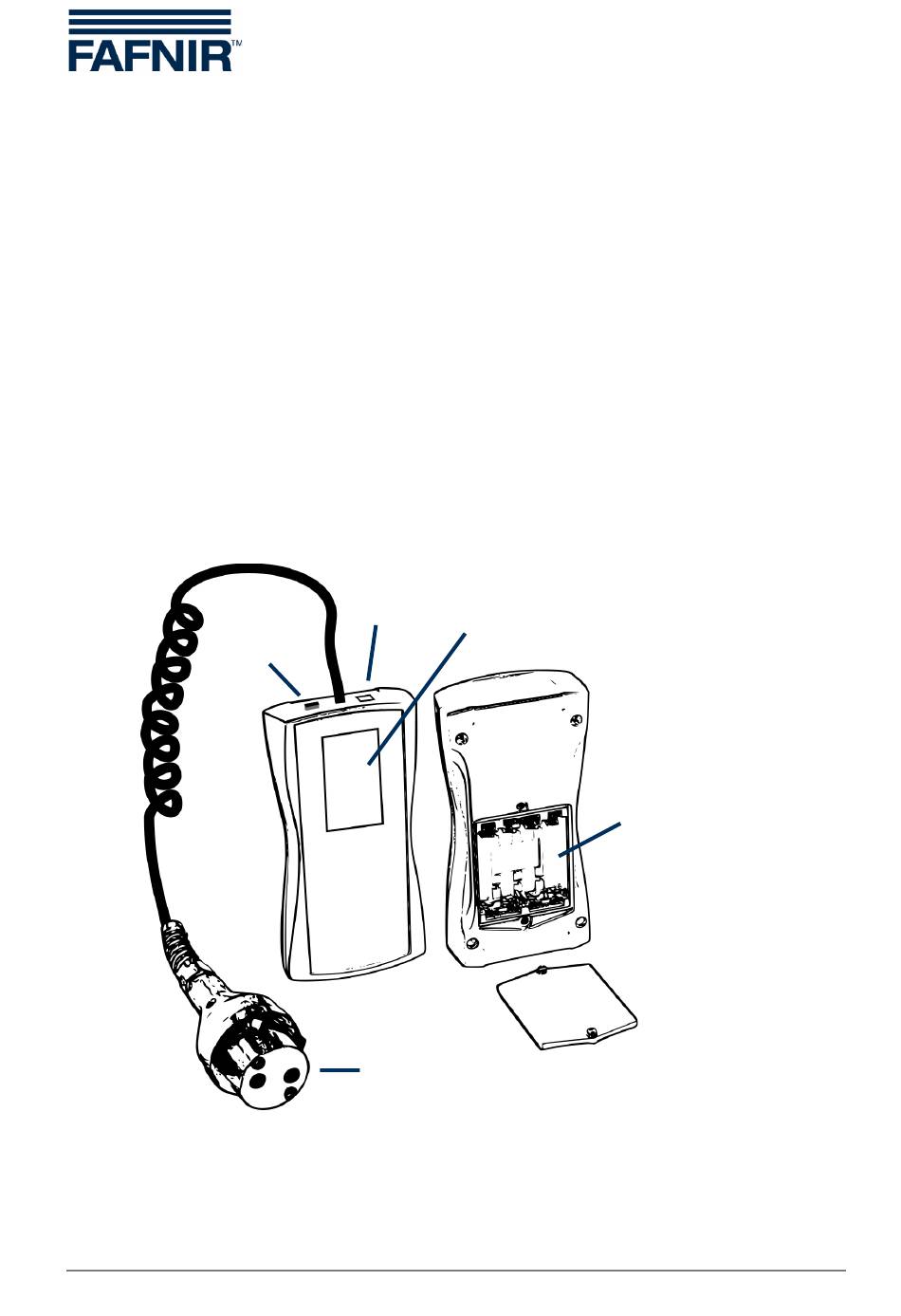

Umschalter
Messung /
USB
Abbildung 1:
Seite 3/33
USB-Buchse
Typ B
Grenzwertgeber-Kupplungsdose
Grenzwertgeberprüfgerät ME 6 ...
Touchscreen
Akku-Fach
Aufbau
