CAB HERMES Q Montageanleitung

Montageanleitung
Meldeleuchte - HERMES Q
Ausgabe: 06/2020 · Art.-Nr. 9003580
Die Meldeleuchte dient zur schnellen Erkennung des Geräte-Status bei Druckern der Serie HERMES Q.
Achtung!
!
Für den Betrieb der Meldeleuchte ist die Drucker-Firmware 5.32 oder höher erforderlich.

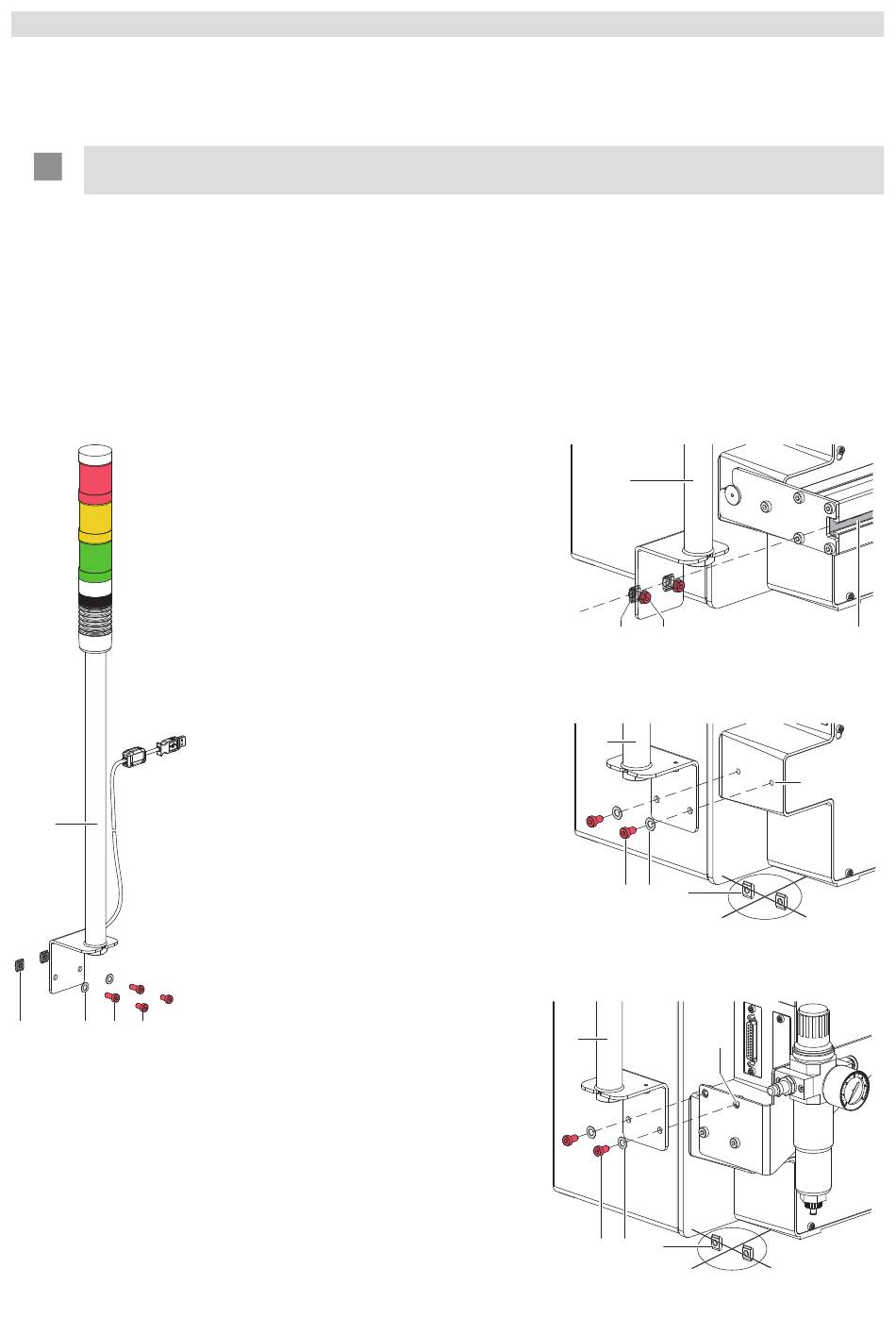

Lieferumfang
Meldeleuchte (1) inkl.
- 2 Nutensteine (2)
- 2 Federscheiben (3)
- 2 Schrauben M6x14 (4)
- 2 Schrauben M6x10 (5)
Montage
1
2 3 4 5
(Art.-Nr. 6010560)
am Bügel
► Drucker ausschalten.
► Meldeleuchte (1) mit den Nutensteinen (2)
in die Nut (6) des Bügels einführen.
► Schrauben (4) anziehen.
am Rahmen des Druckers
► Drucker ausschalten.
► Nutensteine (2) demontieren.
► Meldeleuchte (1) mit 2 Schrauben (5) und
2 Federscheiben (3) an den Bohrungen
(7) im Rahmen befestigen.
am Winkel der Wartungseinheit
► Drucker ausschalten.
► Nutensteine (2) demontieren.
► Meldeleuchte (1) mit 2 Schrauben (5) und
2 Federscheiben (3) an den Bohrungen
(8) im Winkel der Wartungseinheit
befestigen.
1
2 4
1
5 3 2
1 8
5 3 2
6
7
