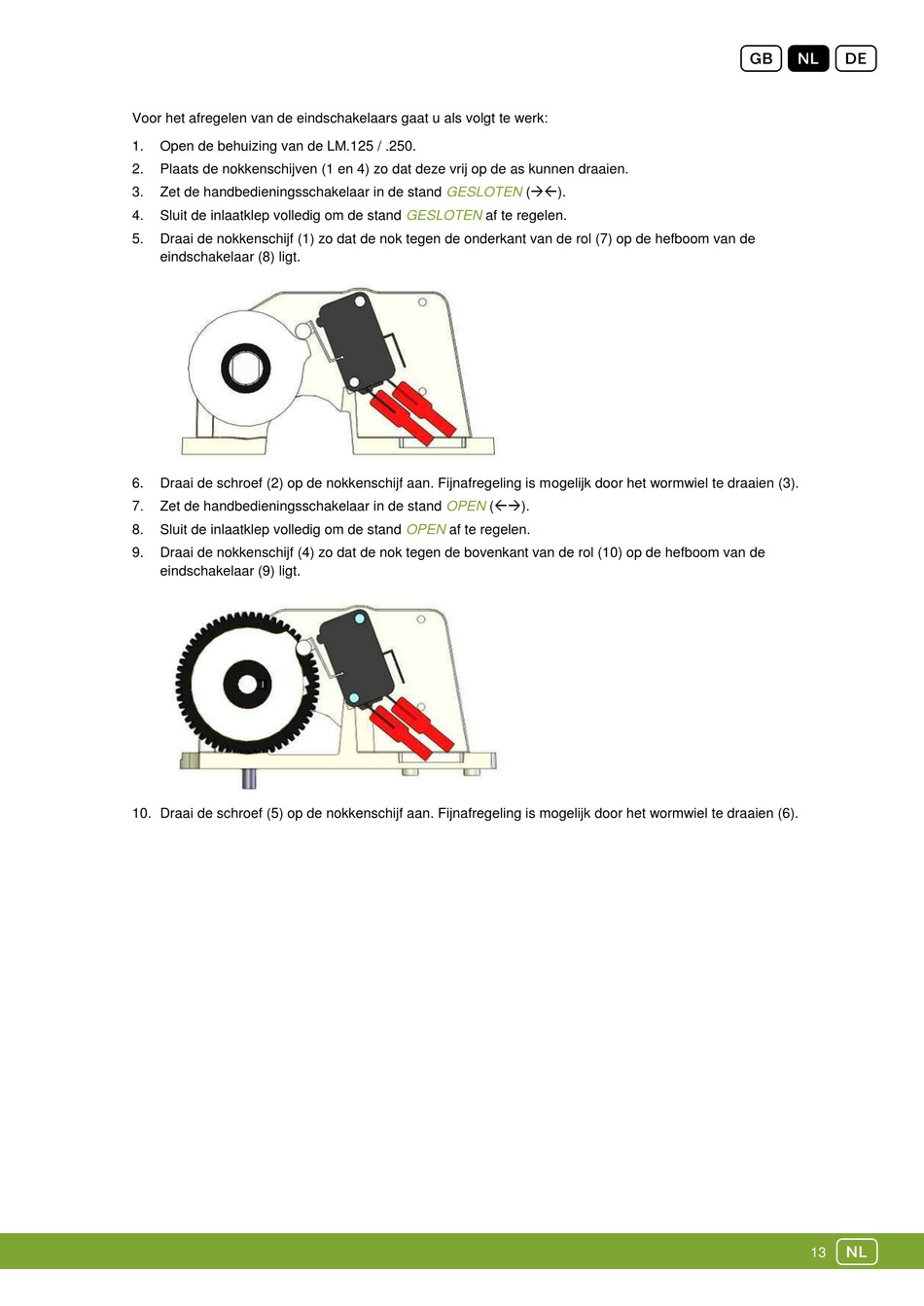

Voor het afregelen van de eindschakelaars gaat u als volgt te werk:
1.
Open de behuizing van de LM.125 / .250.
2.
Plaats de nokkenschijven (1 en 4) zo dat deze vrij op de as kunnen draaien.
3.
Zet de handbedieningsschakelaar in de stand
4.
Sluit de inlaatklep volledig om de stand
5.
Draai de nokkenschijf (1) zo dat de nok tegen de onderkant van de rol (7) op de hefboom van de
eindschakelaar (8) ligt.
6.
Draai de schroef (2) op de nokkenschijf aan. Fijnafregeling is mogelijk door het wormwiel te draaien (3).
7.
Zet de handbedieningsschakelaar in de stand
8.
Sluit de inlaatklep volledig om de stand
9.
Draai de nokkenschijf (4) zo dat de nok tegen de bovenkant van de rol (10) op de hefboom van de
eindschakelaar (9) ligt.
10. Draai de schroef (5) op de nokkenschijf aan. Fijnafregeling is mogelijk door het wormwiel te draaien (6).
GESLOTEN
().
GESLOTEN
af te regelen.
OPEN
().
OPEN
af te regelen.
gNd
n
13
