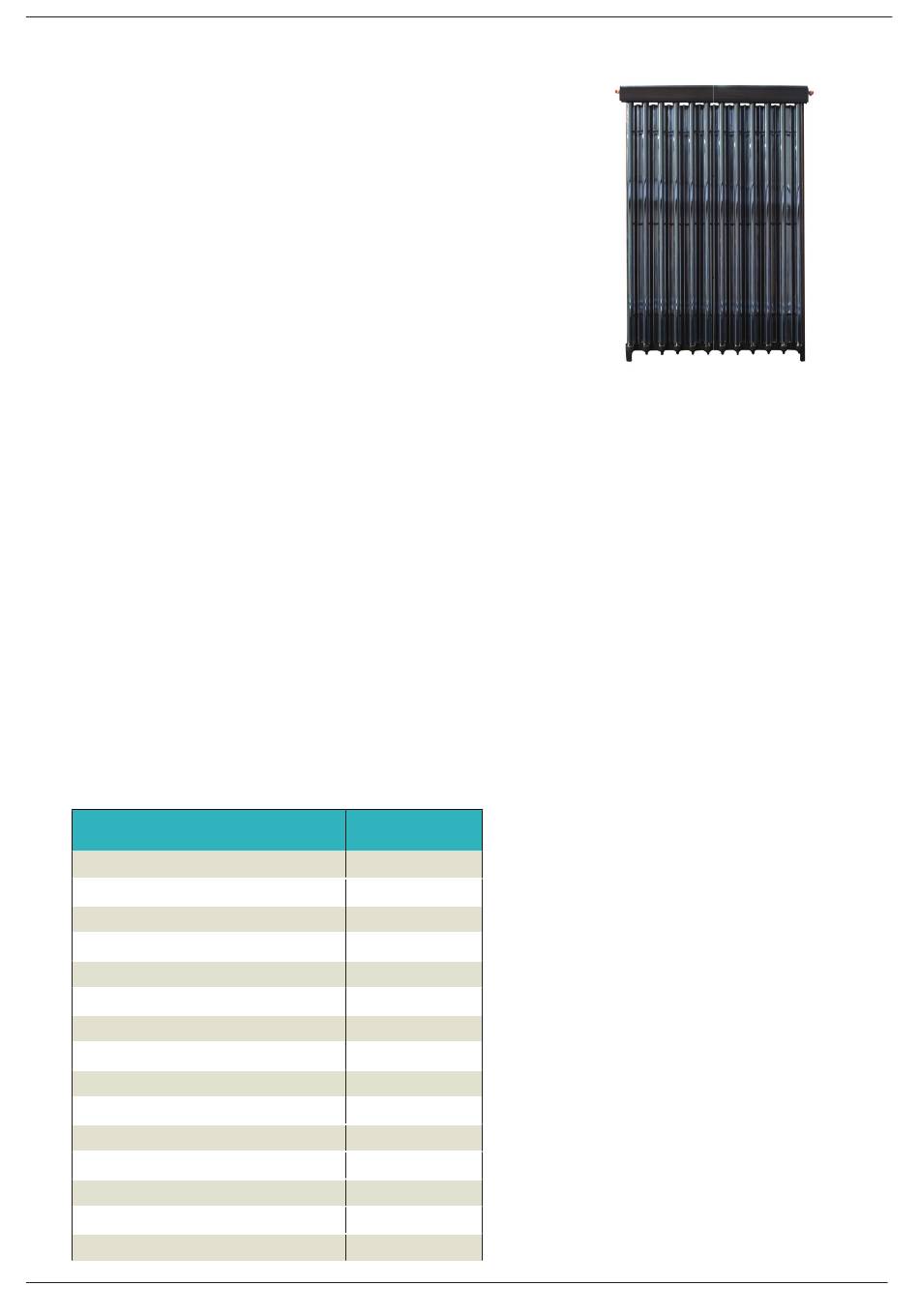

2. Röhrenkollektor Capito CC HPV S12
Jede der einzelnen 12 Vakuumröhren besteht aus einer abge-
schlossenen Borosilikat-Vollglaskonstruktion. Keine metallischen
Bauteile durchdringen das Vakuum. Die Absorption der Sonnen-
strahlung fi ndet im evakuierten Bereich, zwischen der Außen und
Innenglashülle statt. Die im Vakuum befi ndliche Außenseite des
Innenrohres ist mit einer speziellen "CERMET" Beschichtung se-
lektiv geputtet, die langzeitig hohe Leistung des Röhrenkollektors
garantiert.
Die absorbierte Sonnenstrahlung wird mittels eng anliegender
Aluminium-Wärmeleitbleche über ein darin befi ndliches Heat-
Pipe-Kupferrohr an das System abgegeben. Im Heat-Pipe-Rohr
befi ndet sich Wasser, welches verdampft und als Dampf zum Kon-
densator des Heat-Pipe-Rohres (obere Verdickung) gelangt. Hier
wird die so transportierte Wärme über eine Tauscherhülse an das
im Sammelrohr befi ndliche Wasser-Frostschutzmittelgemisch ab-
gegeben.
Der Durchsatz für die HPV Kollektoren beträgt
0,8 - 1,0 Liter / Minute pro Modul.
Bis zu 10 Module können problemlos in Reihe geschaltet werden.
Das Ausdehnungsgefäß ist auf Basis eines Volumens von 8 bis
10 Liter pro Kollektormodul zu dimensionieren. Wird eine grö-
ßere Kollektorfl äche gewünscht, werden mehrere, nach dem
TICHELMAN-System miteinander verbunden. Reihen bzw. Felder
mit gleicher Fläche können parallel verschaltet werden, wenn die
einzelnen Felder mit einer Einstellvorrichtung zum hydraulischen
Abgleich ausgestattet sind.
3. Technische Daten
Baureihe
Jahresertrag (kWh / m 2 a)
Anzahl der Röhren
Nettofl äche (m 2 )
Bruttofl äche (m 2 )
Maße Breite/Höhe/Tiefe (mm)
Inhalt Wärmeträgerfl üssigkeit (Liter)
Gewicht / Modul (kg)
Stillstandstemperatur max. (°C)
Betriebsüberdruck max. zulässig (bar)
Dämmsystem
Material/ Farbe Rahmenprofi l
2
a1a / a2a (Wm
K)
Material Absorber
Material Glas
Solar-Keymark liegen vor
(Bafa-förderfähig)
– 3 –
CC HPV S12
741
12
2,16
2,59
1350 / 1990 /133
1,26
51
276
10
Rockwool /PU und
Silikonformteile
Alu /schwarz
pulverbeschichtet
1,496 /0,0050
Blau hochselektiv
(Triple-Layer)
Borosilicat
SC0638 - 15
HPV S12
