Befüllen: Die Kollektoren können auf Grund ihrer Bauart nachträglich nicht mehr vollständig
entleert werden. Die Anlage ist in jedem Fall nach der Montage und der Dichtigkeitsprüfung
sofort mit einem Wasser/Frostschutz-mittelgemisch zu befüllen. Der Durchfluß ist auf 0,6Liter je
Kollektorfläche einzustellen. Die Größe des MAG ist mit 6Liter/m² Kollektorfläche anzusetzen.
Blitzschutz /Erdung: Die metallischen Rohrleitungen des Solarkreises sind über einen grün/
gelben Leiter von mind. 6mm² (H07 V-U bzw. R)mit der Schiene des Hauptpotentialausgleichs
zu verbinden. Die Kollektoren können auch in eine vorhandene Blitz-schutzanlage einbezogen
werden. Die Erdung kann über die Schiene des Hauptpotentialausgleichs erfolgen, alternativü-
ber einen Tiefenerder. Nach Möglichkeit sollte der Tiefenerder zusätzlich mit der Schiene des
Hauptpotentialausgleichs über eine Leitung gleichen Querschnitts verbunden werden.
Dokumentation: Nach der Inbetriebnahme der Anlage ist das entsprechende Protokoll auszu-
füllen und dem Nutzer zu übergeben.Dieser ist durch den Installateur oder seinen Bevollmäch-
tigten in die Funktionsweise und Bedienung der Solaranlage einzuweisen, ggf. ist ein Wartungs-
vertrag abzuschließen.

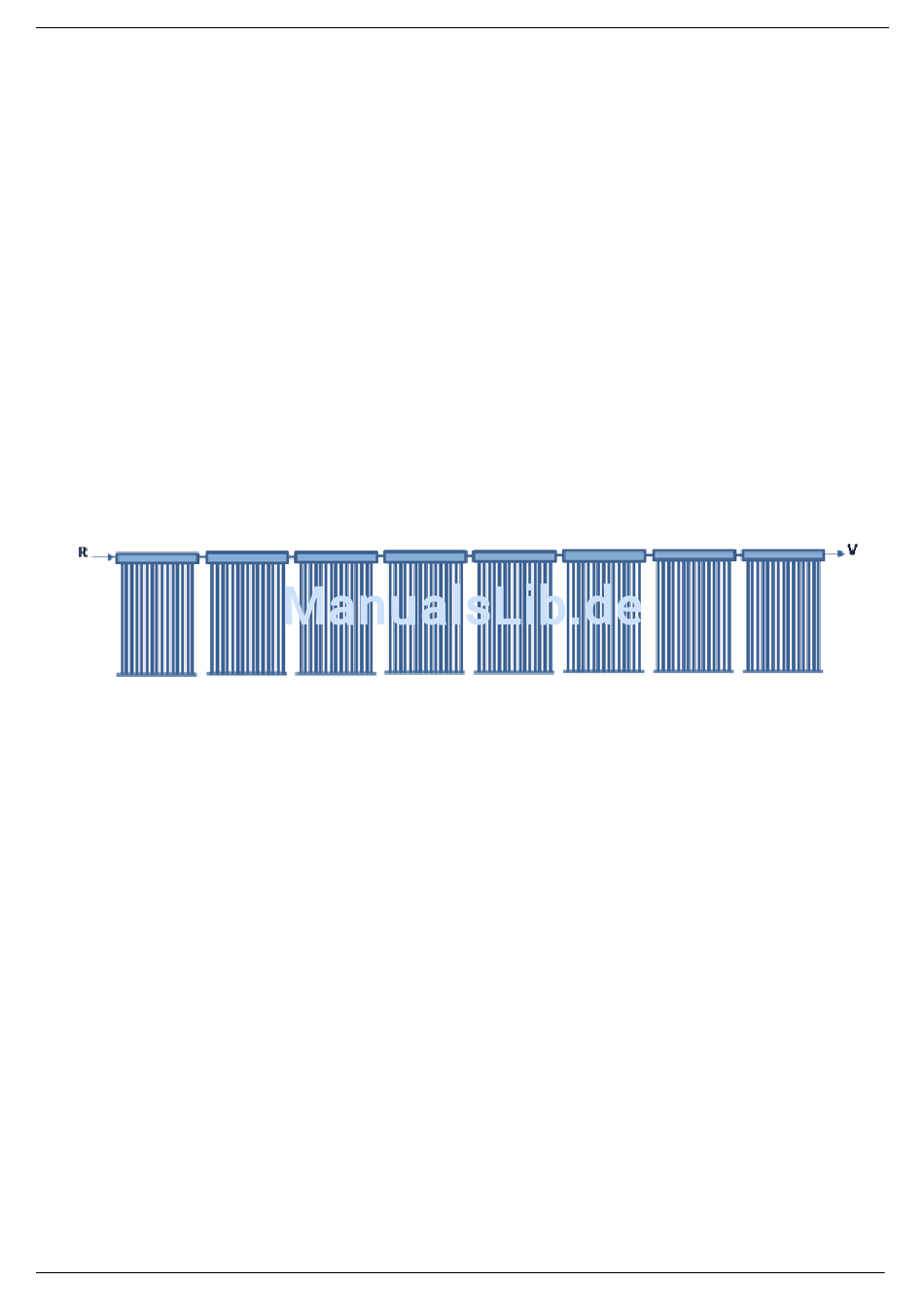

5. Verschaltung des Röhrenkollektors
Reihenschaltung hochkant, Vor - und Rücklaufseite frei wählbar
(Messfühlerhülsen beidseitig vorhanden)
• max. 8 Kollektoren bei Verwendung der Standardpumpenbaugruppe mit 7m Wasser-
säule und wechselseitigem Anschluss des Vorlaufs und Rücklaufs.
• empfohlener Volumenstrom: min. 20 l/m
• empfohlene Dimensionierung der Verrohrung:
- bis 5 Kollektoren mind. Cu-Glattrohr 15x1
- bis 8 Kollektoren mind. Cu-Glattrohr 18x1
– 4 –
* h (low flow) bis 30 l/m
2
* h
2
