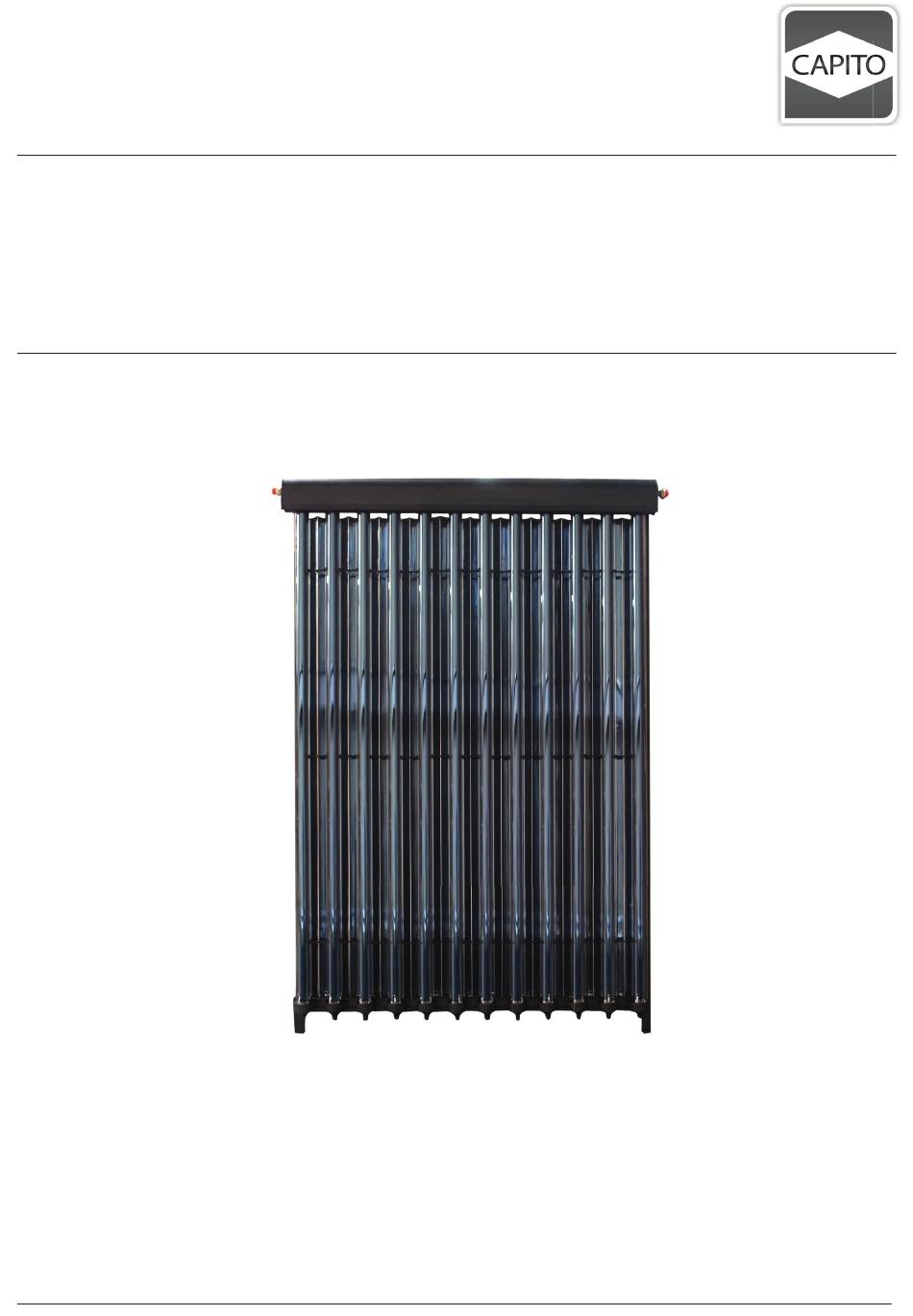

- Seite 1 Montageanleitung Röhrenkollektor mit Spiegel CC HPV S12 HPV S12 01-2020...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Vorschriften und Richtlinien für die Planung und Montage einer Sonnnenkollektor-Anlage 2. Röhrenkollektor Capito CC HPV S12 3. Technische Daten 4. Funktionsweise 5. Verschaltung Röhrenkollektor CC HPV 6. Aufdachbefestigung CC HPV 1. Komponenten Basis-Set CC HPV 2. Komponenten Erweiterungs-Set CC HPV 7. -
Seite 3: Vorschriften Und Richtlinien Für Die Planung Und Montage Einer Sonnnenkollektor-Anlage
– 2 – 1. Vorschriften und Richtlinien für die Planung und Montage einer Sonnnenkollektor-Anlage Beachten Sie bitte vor der Montage die allgemeinen Informationen sowie die Sicherheits- und Ge- fahrenhinweise dieser Anleitung. Zur bestimmungsgemäßen Verwendung gehört auch das Beach- ten der Montage- und Bedienungsanleitung. Bei unsachgemäßer Verwendung können Gefahren für Leib und Leben des Benutzers oder Dritter bzw. -
Seite 4: Röhrenkollektor Capito Cc Hpv S12
– 3 – 2. Röhrenkollektor Capito CC HPV S12 Jede der einzelnen 12 Vakuumröhren besteht aus einer abge- schlossenen Borosilikat-Vollglaskonstruktion. Keine metallischen Bauteile durchdringen das Vakuum. Die Absorption der Sonnen- strahlung fi ndet im evakuierten Bereich, zwischen der Außen und Innenglashülle statt. -
Seite 5: Funktionsweise
– 4 – 4. Funktionsweise Befüllen: Die Kollektoren können auf Grund ihrer Bauart nachträglich nicht mehr vollständig entleert werden. Die Anlage ist in jedem Fall nach der Montage und der Dichtigkeitsprüfung sofort mit einem Wasser/Frostschutzmittelgemisch zu befüllen. Bitte beachten: Die Anlage darf nach der Montage auf keinen Fall ohne Befüllung sein. -
Seite 6: Aufdachbefestigung Cc Hpv
– 5 – 6. Aufdachbefestigung CC HPV 1. Komponenten Basis-Set CC HPV Menge (Stck) Bauteile Kollektorhaken VA, mit Innengewinde Kollektorhaken VA, einfach Stanzschraube zur seitlichen Abrutschsicherung Edelstahlwellschläuche, 1000 mm lang mit Isolierung Doppelnippel Kollektorschiene, Länge: 1,42 m 2. Komponenten Erweiterungs-Set CC HPV Menge (Stck) Bauteile Kollektorhaken VA... -
Seite 7: Montage Röhrenkollektor Cc Hpv
– 6 – 7. Montage Röhrenkollektor CC HPV 7.1 Dachziegel entfernen Die Sparrenanker entsprechend der Maße in der Zeichnung 8.1 auf die Sparren schrauben. A - B ergibt sich aus dem Ziegelabstand und ist variabel (ca. 1200 - 1600 mm) 7.2 Die Sparrenanker sind durch die Tellerkopf- schrauben mit dem Sparren zu verschrauben. - Seite 8 – 7– 8. Bilder mit Maßangabe zur Montage der Sparrenanker und Freiaufstellung 1. Befestigungsmaße Sparrenanaker (gemessen von der Mitte des Sparrenankers)
- Seite 9 – 8– 8.2 Wie in 8.3 schon beschrieben hier nochmal die Befestigung der H-Schienen an die Sparrenanker: Die an den Sparrenankern vormontierten Halfenschrauben in die Nut der H-Schienen führen und die Schienen entsprechend ausrichten. Anschließend die Verbindung mit der Sperrzahnmutter fest anziehen.
-
Seite 10: Flachdachmontage / Aufständerung
–9 – 9. Flachdachmontage / Aufständerung Zusätzlich zum Basis- und Erweiterungsset wer- den bei der Flachdachaufstellung entsprechende Aufständerungsdreiecke und Sicherungskreuze benötigt. Die Menge dieser Teile ergibt sich aus der Anzahl der einzelnen Kollektoren. Alle Auf- ständerungsdreiecke haben einen Winkel von 45°. -
Seite 11: Aufständerungsdreieck Gemäß Zeichnung
– 10 – 9.1 H-Schienen aus der Basis- bzw. dem Erweiterungsset entsprechend der Zeich- nung auf den Boden legen. 9.2 Aufständerungsdreieck gemäß Zeichnung 2 mit den Schienen verbinden. Dazu die H-Schiene am ersten Dreieck ca. 200 mm überstehen lassen (a). 9.3 Zur Befestigung der H-Schiene am Aufstän- derungsdreieck die mitgelieferten Halfen- schrauben in die Nut der Schiene stecken... - Seite 12 – 11– 9.4 Das zweite Aufständerungsdreieck entsprechend der Maßangaben montieren. Danach das Sicherungskreuz mit den bei- den Dreiecken verbinden. Alle weiteren Aufständerungsdreiecke gemäß der Maßangaben mit den H-Schienen verbinden. H-Schienen untereinander mit den Statikverbindern verschrauben. Anschließend die Dreiecke mit den montierten Schienen entsprechend der Zeichnung drehen und auf die ausgelegte Bauschutzmatte stellen.
-
Seite 13: Beispiel Zur Montage Von Mehrreihigen Kollektorflächen
– 12– Beispiel zur Montage von mehrreihigen Kollektorflächen... - Seite 14 – 13– Beispiel zur Montage von 10 Kollektoren in Reihe. Bis zu 10 Kollektoren in Reihe ist mit einer Standard Pumpengruppe möglich.
- Seite 15 – 14– Beispiel eines hydraulischen Anschlusses von mehreren Gruppen: Entweder nach Tichelmann oder mit Tacosetter zum Abgleich der Reihen...
-
Seite 16: Auflegen Und Verbinden Der Kollektoren
– 15 – 10. Aufl egen und verbinden der Kollektoren 10.1 Die bereits eingeführten Nutsteine im Kollektorprofi l sind mit einer Sperrzahnmut- ter versehen. Die Mutter wird abgeschraubt, die Kollektorhaken aufgelegt, ausgerichtet und mit der Mutter am Rahmen fest montiert. die beiden Kollektorhaken mit Gewinde M8 werden am ersten Kollektor links oben montiert. -
Seite 17: Die Beiden Dämmschalen Mittels
– 16 – 10.4 Sind die Kollektoren verbunden, so wird die Verbindung durch die mitgelieferte 2-Schalendämmung komplett isoliert. 10.5 Die beiden Dämmschalen mittels Federring in Sekundenschelle arretieren. 10.6 Der Kollektorfühler wird immer in der Tauchhülse am Vorlauf des Kollektors montiert. 1. -
Seite 18: Das Verbinden Der Oberen Und Unteren H-Schienen
– 17 – 11. Das Verbinden der oberen und unteren H-Schienen Schritt 1: Den Schienenverbinder bis zur Mitte in das eine der beiden Schienenende einstecken. Schritt 2: Die zweite Schiene bis zum Stoß zur ersten Schiene zusammenschieben. Schritt 3: Inbussschrauben festziehen. -
Seite 19: Solar Keymark Zertifikat Hpv S12
– 18 – 12. Solar Keymark Zertifikat CC HPV S12 Solar Keymark Certificate SC0638-15 Holder/Issued to/Manufacturer Carl Capito Heiztechnik GmbH Mühlenbergstr. 12, D 57290 Neunkirchen, Germany Product name and description Vacuum tube solar thermal collector for water heating. For technical information see Appendix (2 pages). - Seite 20 Annex to Solar Keymark Certificate Page 1/2 Licence Number SC0638-15 Annex to Solar Keymark Certificate Date issued 2019-02-12 Issued by RISE Licence holder Germany Carl Capito Heiztechnik GmbH Country Brand (optional) www.capito-gmbh.de CC-HPV-S12 Street, Number Mühlenbergstrasse 12 heiztechnik@capito-gmbh.de E-mail Postcode, City D-57290, Neunkirchen...
-
Seite 21: Additional Information
– 20 – Annex to Solar Keymark Certificate Page 2/2 Annex to Solar Keymark Certificate Licence Number SC0638-15 Supplementary Information Issued 2019-02-12 Annual collector output in kWh/collector at mean fluid temperature ϑ Standard Locations Athens Davos Stockholm Würzburg Collector name ϑ... -
Seite 22: Wartung
– 21 – de Unterrichten des Anlagenbetreibers Unterrichten Sie den Anlagenbetreiber über: • die korrekte Handhabung und die Funktion der Anlage/ des Gerätes • die Notwendigkeit einer regemäßigen Wartung • geeignete Pfl egemaßnahmen • um Beschädigungen zu vermeiden reinigen Sie die Bestandteile der Anlage nur mit einem feuchten Tuch, verwenden Sie niemals sand- oder scheuermittelhaltige Reinigungsmittel oder Farbverdünner. - Seite 23 – 22 – Notizen...
- Seite 24 CARL CAPITO Heiztechnik GmbH Mühlenbergstr. 12 · D-57290 Neunkirchen/Siegerland · Telefon (0 27 35) 760-0 · Telefax (0 27 35) 770-903 Internet: www.capito-heiztechnik.de · eMail-Adresse: heiztechnik@capito-gmbh.de Technische Änderungen vorbehalten!
