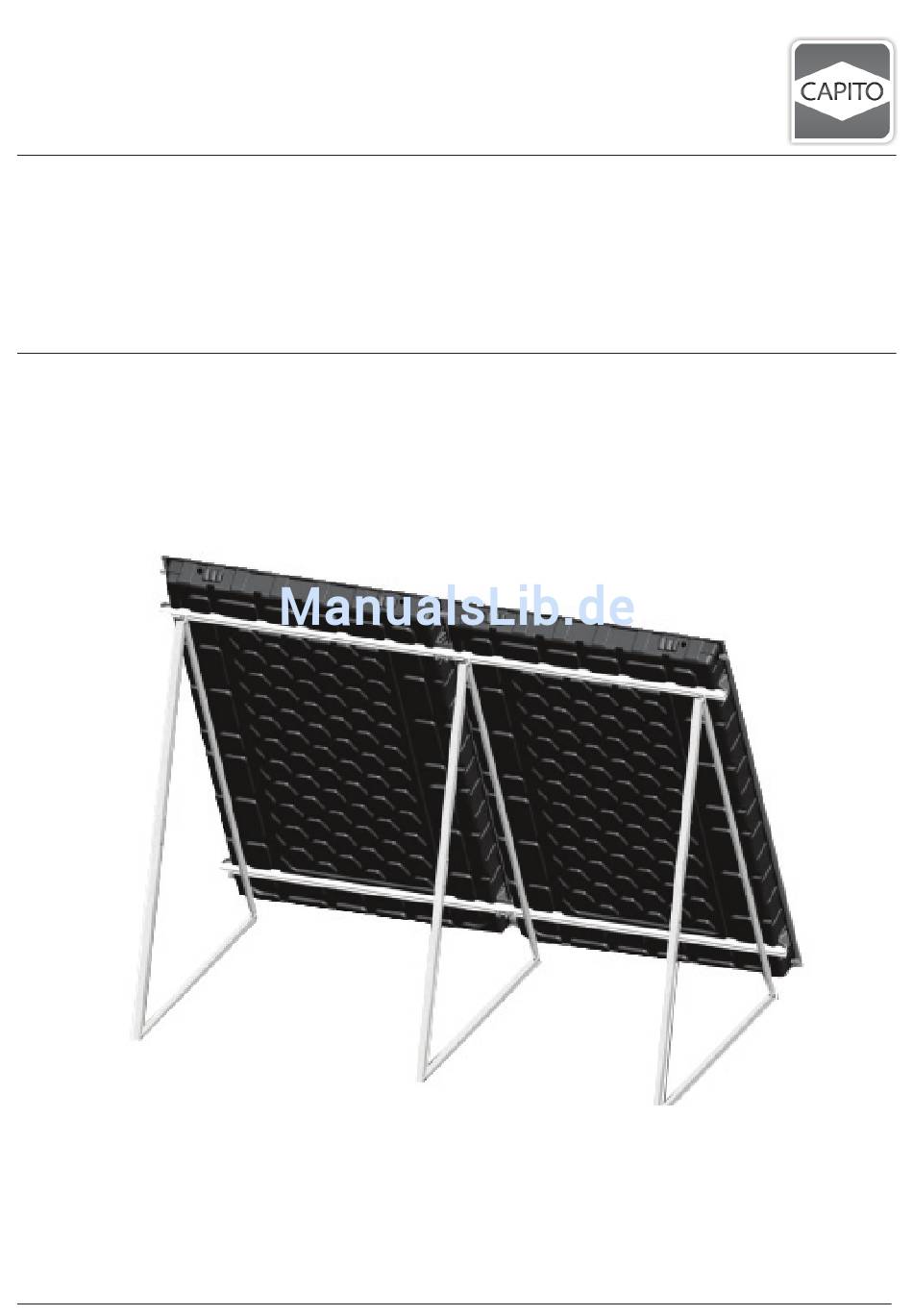

- Seite 1 Technische Unterlagen Montage des Flachkollektors CC-PCW 252 Freiaufstellung, senkrecht 05-2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Allgemeine Voraussetzungen 2. Sicherheitshinweise 3. Statische Voraussetzungen 4. Potenzialausgleich und Blitzschutz 5. Fühlermontage 6. Arbeitsschutzvorschriften 7. Werkzeug-Übersicht 8. Technische Daten 9. Aufstellplan 10. Material-Übersicht 11. Montage 12. Hinweise Dachaufständerung 13. Befestigungshinweise 14. Wartungshinweise / Anwendungsbereich zur Warmwasserbereitung und Heizungsunterstützung... -
Seite 3: Allgemeine Voraussetzungen
- 3 - 1. Allgemeine Voraussetzungen Das Freiaufstellungsset ist dazu geeignet, Capito Flachkollektoren CC-PCW 252 im Freiland, auf Flachdächern bzw. auf flach geneigten Dächern zu installieren. 2. Sicherheitshinweise Lesen Sie diese Montageanweisung vor Montagebeginn sorgfältig und beachten Sie die hier aufgeführten Sicherheitshinweise. -
Seite 4: Werkzeug-Übersicht
- 4 - 7. Werkzeug-Übersicht • Bohrmaschine mit 8,5 mm Metall- oder 12 mm Steinbohrer • Maulschlüssel 16, 17, 19, 24 • 2 Rohrzangen • Gliedermaßstab • Metallsäge zum Kürzen der Profi le 8. Technische Daten Baureihe CC-PCW-252 Jahresertrag min. 525 (kWh/m 2 a) Apertur äche (m 2 ) 2,30 m 2... -
Seite 5: Aufstellplan
- 5 - 9. Aufstellplan Kollektor äche: 2,52 m Senkrechte Kollektoranordnung -Aufstellplan- Hinweise für Großanlagen Für Kollektorfelder größer 5 Kollektoren bis maximal 10 in Reihe ist ein Roth Kompensatorset vorzusehen! ACHTUNG: Längenänderung des Kollektorfeldes durch Kompensator beachten! Es ist darauf zu achten, dass nach jedem Kompensatorset die Felderweiterung mit einem Grundset begonnen wird. -
Seite 6: Material-Übersicht
- 6 - 10. Material-Übersicht Montagedreieck Grundset Montagedreieck Erweiterungsset... -
Seite 7: Montage
- 7 - 11. Montage Das Montagedreieck ist bereits vormon- tiert. Zum Aufstellen sind die Schenkel des Dreiecks a) auszuklappen und mit einer Verschraubung M8 b) zu befestigen. Der variable Aufständerungswinkel kann mit Hilfe der vorgegebenen Bohrungen eingestellt werden (siehe Punkt "variable Aufständerungshöhe"). - Seite 8 - 8 - Der bisher beschriebene Vorgang ist analog für alle Montagedreiecke durchzuführen. Zur Montage der beiden waagerechten Schienen (oben und unten) ist wie folgt vorzugehen: Festlegung der oberen Verschraubungen abhängig von Kollektorgröße (CC PCW 252). (CC PCW 252)
- Seite 9 - 9 - Die waagerechte Montageschiene ist mittels Sechskantschraube M10 x 30 auf das Montage- dreieck aufzuschieben und einzuschrauben.
- Seite 10 - 10 - Der Abstand zwischen der Außenkante der waagerechten Montageschiene zur Außenkante des Montagedreiecks soll 75 mm betragen. Nach Aufstellung des Montagegestells ist der Kollektor auf das Montagegestell zu legen.
- Seite 11 - 11 - Der Kollektor wird mittels Befestigungsklammern auf dem Gestellbefestigt. Jeweils 2 der 4 seitlichen Klammern sind am Anfang und Ende des Kollektorfeldes zu montieren. Bei der Betriebsweise eines einzelnen und jedes weiteren Kollektors ist auf eine diagonale Durch- strömung zu achten.
- Seite 12 - 12 - Für die Erweiterung eines jeden weiteren Kollektors sind wie beschriebenin die waage- rechten Montageschienen unten und oben Verbinder einzustecken. Die Verbindungsstücke bis zur Hälfte in die Montageschiene einschiebenund verschrauben. Die doppelte Halteklammer ist auf die obere und untere Montageschiene aufzustecken.
- Seite 13 - 13 - Anschließend die obere und untere Montage- schiene auf den Verbinder aufstecken und fi xieren. Der Vorgang ist je nach Kollektoranzahl zu wieder- holen.
- Seite 14 - 14 - Für die Erweiterung eines jeden weiteren Kollektors sind wie beschriebenin die waage- rechten Montageschienen unten und oben Verbinder einzustecken. Die Verbindungsstücke bis zur Hälfte in die Montageschiene einschiebenund verschrauben. Um einer Fehlstellung der Steckanschlüsse vor- zubeugen, müssen die Kollektoren auf Höhe der Anschlüsse unten und oben geschobenwerden.
- Seite 15 - 15 - Der erste und letzte Kollektor ist seitlich mit den seitlichen Halteklammern zu fi xieren. Zur Fühlermontage Gummimu e entnehmen, Fühler durchfädeln, Wärmeleitpaste auftragen und bis zum Anschlag in Tauchhülse einführen. Anschließend Gummimu e bis hinter Konterlippe eindrücken. Bei der Montage der Wellschlauch-Überwürfe auf korrekten Sitz der Flachdichtungen achten.
-
Seite 16: Hinweise Dachaufständerung
- 16 - 12. Hinweise Dachaufständerung Montagevariante Dachaufständerung Montagedreieck mit dem Universalbefestigungsanker waagerecht. Die Befestigung des Montagedreiecks mit dem Universalbefestigungsanker hat bauseitig zu erfolgen. -
Seite 17: Befestigungshinweise
- 17 - 13. Befestigungshinweise Die Kollektoren müssen auf dem Dach gesichert werden, da Windkraft unbefestigte Aufstellgerüste umstoßen und beschädigen kann. Prüfen Sie zunächst die statische Eignung der Unterkonstruktion und die zulässige Flächenlast für die Dachhaut (evtl. Statiker hinzuziehen). Um die Dachhaut nicht zu beschädigen (durchbohren), kann mit Gewichten (z. - Seite 18 - 18 - Notizen...
- Seite 19 - 19 - Notizen...
- Seite 20 Erzeugnisse bewährter Qualität, die allen Sicherheits-Vorschriften und den Forderungen der Praxis vollauf entsprechen. CARL CAPITO Heiztechnik GmbH Mühlenbergstr. 12 · D-57290 Neunkirchen/Siegerland · Telefon (0 27 35) 760-142 · Telefax (0 27 35) 770-903 Internet: www.capito-heiztechnik.de · eMail-Adresse: heiztechnik@capito-gmbh.de Technische Änderungen vorbehalten!
