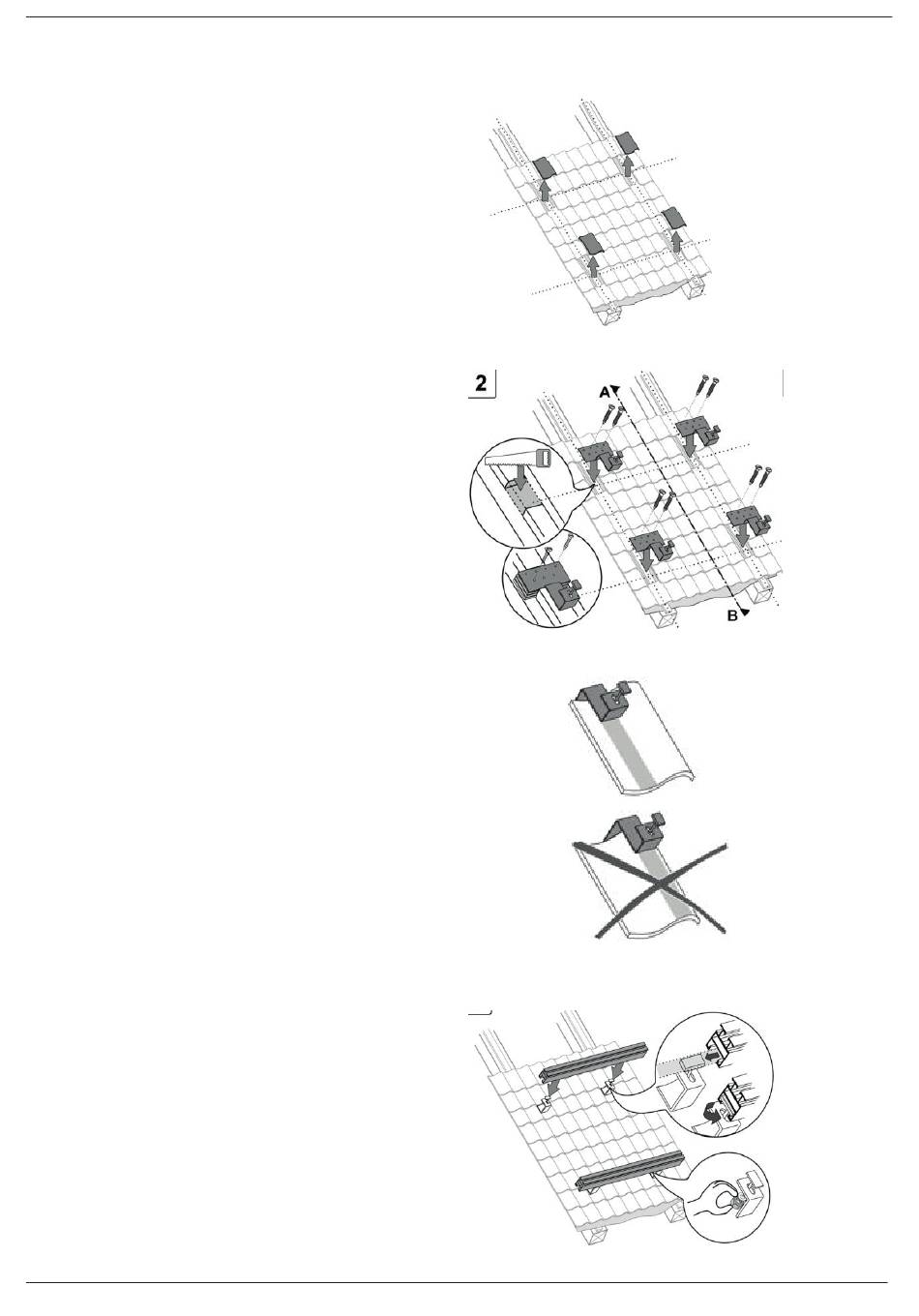

7. Montage Röhrenkollektor CC HPV
7.1 Dachziegel entfernen
Die Sparrenanker entsprechend der Maße in
der Zeichnung 8.1 auf die Sparren schrauben.
A - B ergibt sich aus dem Ziegelabstand und ist
variabel (ca. 1200 - 1600 mm)
7.2 Die Sparrenanker sind durch die Tellerkopf-
schrauben mit dem Sparren zu verschrauben.
Die Anzahl der Schrauben in Abhängigkeit
von der Holzqualität, mindestens jedoch 2
Stück.
Der Sparrenanker darf nicht auf dem darunter-
liegenden Dachstein aufliegen. Sonst kann
dieser bei Belastung brechen.
Bei Bedarf sind die Dachsteine mit einem
Winkelschleifer passend zu zuschneiden.
7.3 Nach der Montage der Dachhaken (Sparrenan-
ker)werden die H-Schienen waagerecht mon-
tiert. Dazu werden die vormontierten Halfen-
schrauben in die Nut der H-Schiene geführt
und mit der Sperrzahnmutter festgeschraubt.
Unbedingt auf die waagerechte Anordnung der
Halteschienen achten!
– 6 –
