3.7 OUT/IN pin

Die Central Box 100 kann Lasten mit einer Stromaufnahme von bis
zu 100mA direkt schalten. Der Steckplatz kann so beschaltet
werden, dass die Stromversorgung direkt aus der Central Box 100
erfolgt (siehe Bild 13).
Imax=100mA

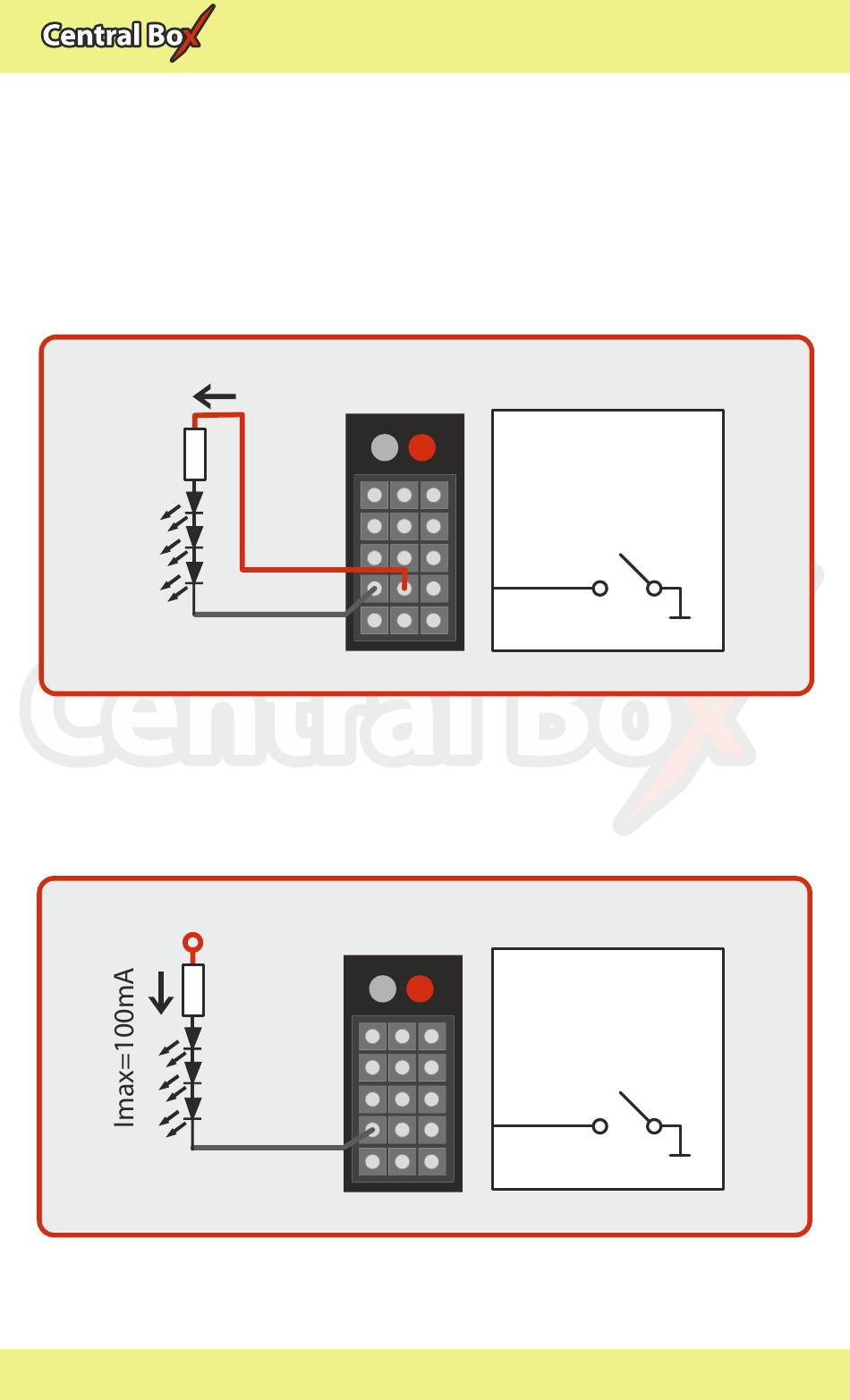

Fig. 13 Configuration of pin OUT/IN as OUTPUT
In Bild 14 ist die Schaltung zusammen mit einer externen
Stromversorgung zu sehen. Hier wird der Minuspol (Masse)
miteinander verbunden.
Umax. 45V
Fig. 14 Configuration of pin OUT/IN as OUTPUT
(Central Box 100)
OUTPUT
Rx1
Rx2
Ext.
OUT/IN
8
+ -
S
OUTPUT
Rx1
Rx2
Ext.
OUT/IN
8
+ -
S
22 DE
Internal wiring
OUT/IN
S
Internal wiring
OUT/IN
S
