Verbindung Der Central Box Zum Empfänger In Der Ex Bus . 18 De; Central Box 210/220 - JETI model Central Box 210 Bedienungsanleitung

3.4 Verbindung der Central Box zum Empfänger
in der EX Bus

3.4.1 Central Box 210/220

Bis zu drei Empfänger können an den Steckplätzen R1, R2 and
E1/R3 der CB 210/220 betrieben werden.
Für den dritten Empfänger (900Mhz) muss der Steckplatz
E1/R3 auf „Empfänger" programmiert sein.
Der serielle Ausgang eines jeden Empfängers wird auf EX Bus
programmiert.
Alle Einstellungen der Central Box 210/220 werden direkt über die
Geräteübersicht des JETI Duplex DC/DS Senders vorgenommen.
RC Switch

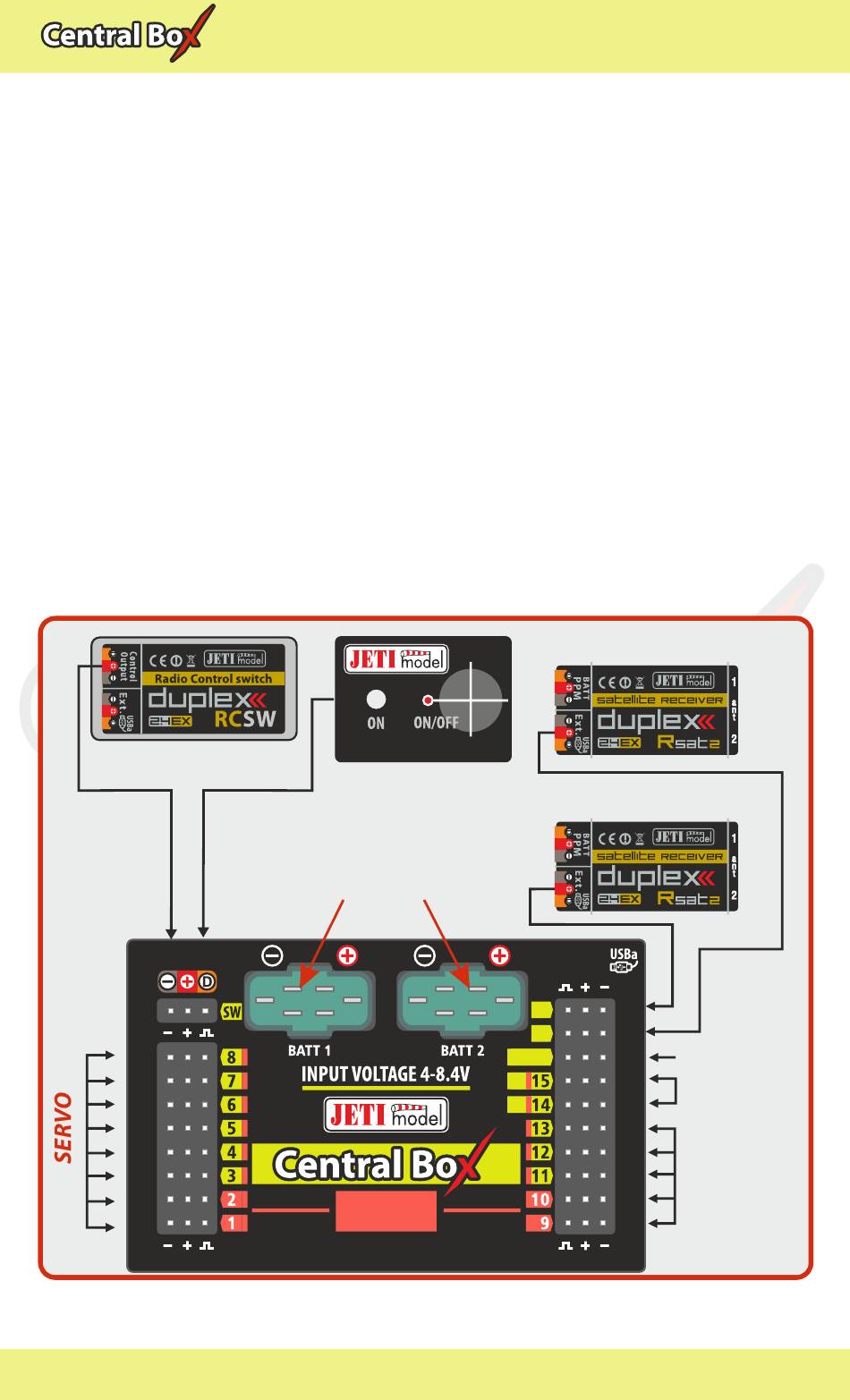

Fig. 9: Blockschaltbild der Central Box 210/220 Verbindungen - EX Bus
