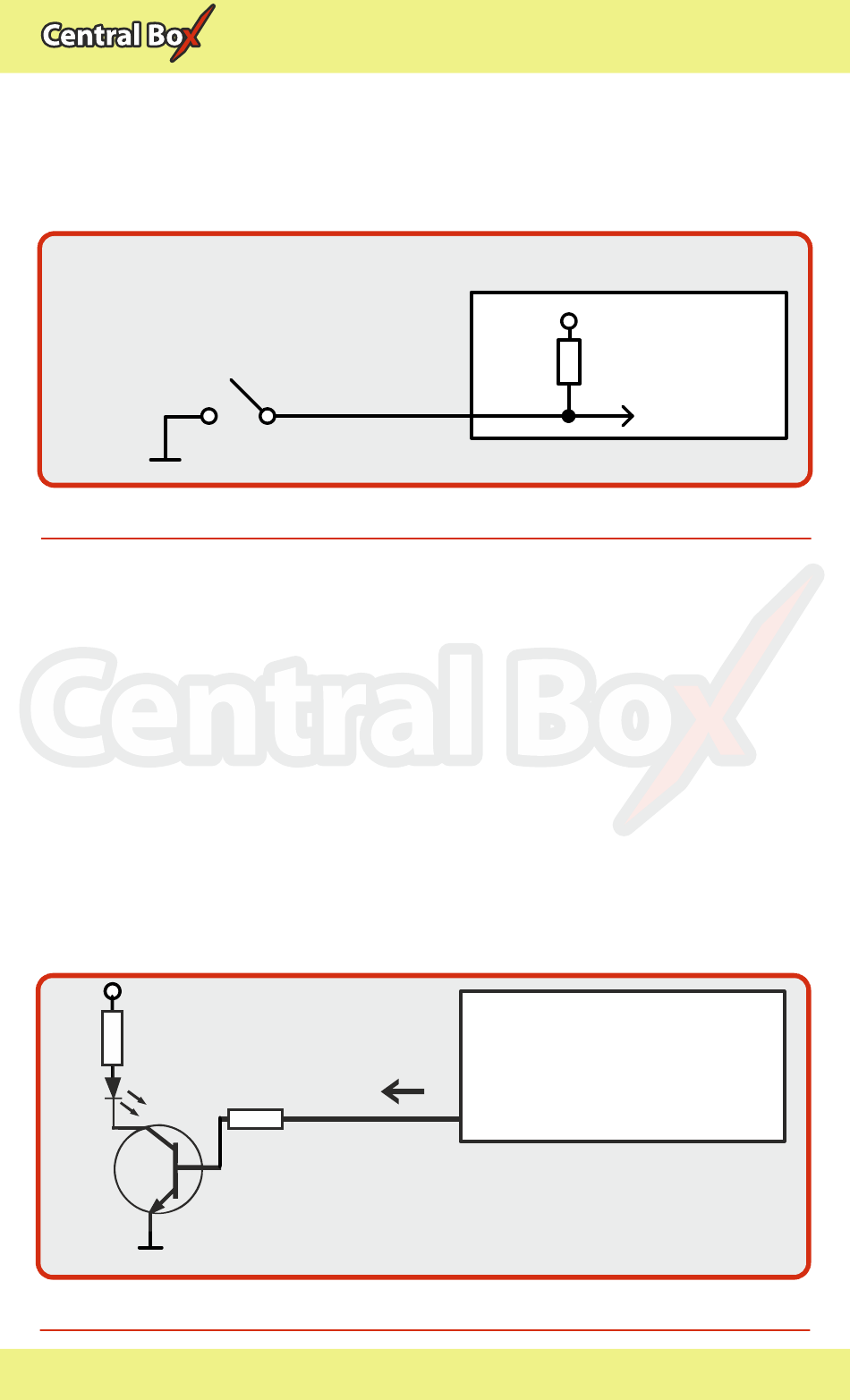

Der Taster verbindet nur den Minuspol der Steckplatzes mit dem
Signal-Pin = log.0. Ist der Taster offen wird der logische Zustand 1
signalisiert (PullUp Widerstände sind eingebaut).
Contact, end switch
Fig. 11
3.6 Alternative Funktionen - logischer Ausgang
Im Modus "digitaler Ausgang" werden auf diesem Steckplatz nur
log.1 oder log.0 ausgegeben. Es werden keine Servosignale
generiert! Abhängig von der (z.B. Schalterstellungen am Sender)
Signalimpulslänge für diesen Kanal wird der logische Pegel
ausgegeben. Liegt der "Servoweg" auf diesem Kanal unter 0% (in
der Regel unter 1,5ms Impulslänge) gibt der logische Ausgang für
diesen Kanal "0" aus. Bei über 0% (also über 1,5ms) wird log. 1
(3,3Volt) ausgegeben. Dieser Schaltpunkt kann unter "Trigger"
eingestellt werden. Über diesen logischen Ausgang lassen sich z.B.
Lichter oder Sirenen (-elektroniken) ansteuern.
+Vcc
Fig. 12 configuration of servo output pin as digital output
W
4.7k
Imax=5mA
21 DE
Central Box
+
Typ.
40kW
1
Central Box
1
Log.0 - 0V
Log.1 – 3.3V
DE
