2.2 Central Box 100
Die Central Box 100 bietet 8 Servosteckplätze mit individueller
Überlast-/Kurzschlußüberwachung. Jeder der Steckplätze kann in
folgenden Modi arbeiten:
•
Servosteckplatz
•
logischer Eingang
•
logischer Ausgang
Die logischen Aus-/Eingänge können für die Übertragung
bestimmter Betriebszustände genutzt werden.
Der Ext1 Steckplatz kann wie folgt genutzt werden:
•
für den Anschluß der JETI Box oder eines Duplex
Empfängers zur Konfiguration der Central Box und auch als
Ausgang für Telemetriedaten
•
als Anschluss für Telemetriesensoren
•
Ext1 slot is also used for the firmware update connection
•
als EX Bus Expander für den Anschluß weiterer EX Bus
fähiger Geräte (wie weitere Central Boxen, EX fähige
Sensoren...)
RX1 - Steckplatz für den ersten Empfänger über EX Bus oder PPM
RX2 - Steckplatz für den zweiten (Backup-) Empfänger über EX Bus
oder PPM
BATT1 - Anschluß für die Stromversorgung der Central Box und der
gesamten Empfangsanlage
7
8 channel servo interface

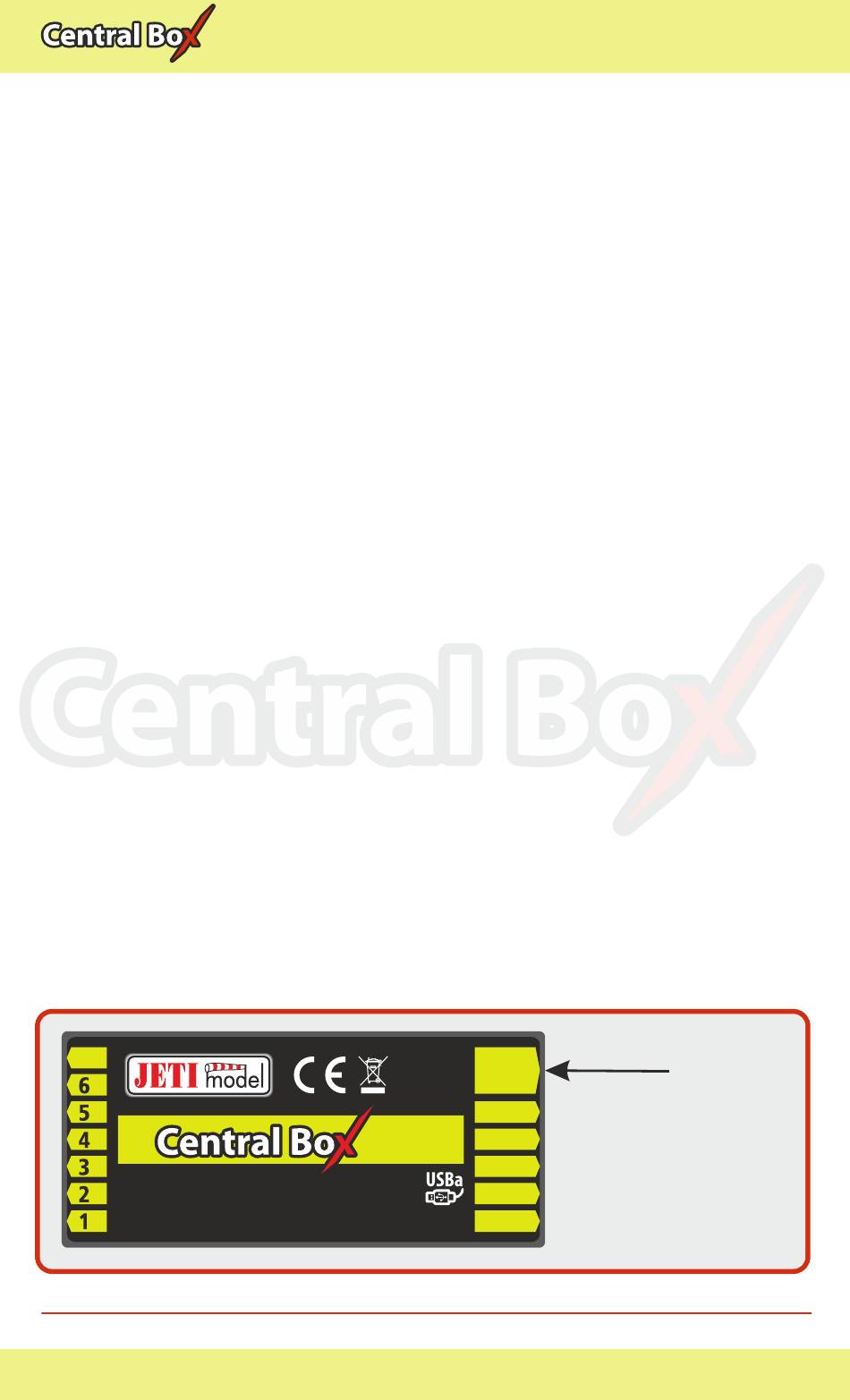

Fig. 2: Central Box 100 Beschreibung
input
BATT
voltage
4-14V
Rx 1
100
100
Rx 2
Ext.
Out/In
8
9 DE
Eingangsspannung
DE
