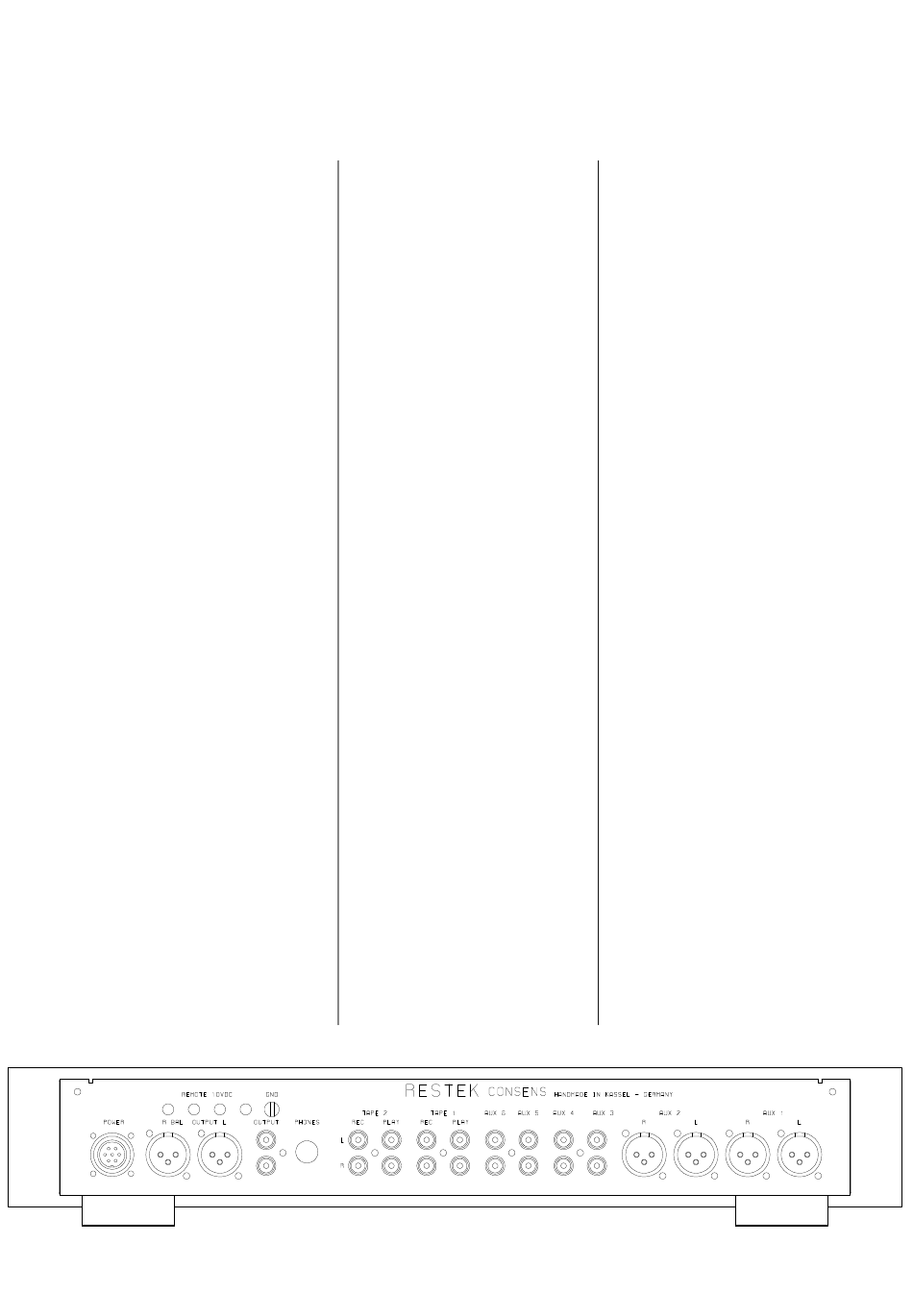

DIE ANSCHLÜSSE
5 REMOTE 10VDC
Mit Hilfe der als Zubehör erhält-
lichen Ferneinschaltkabel las-
s e n
s i c h
h i e r
RESTEK
Endstufen mit dem Vorverstär-
ker einschalten. Dies geschieht
durch Bereitstellen einer Span-
nung von +10V ( I
max
wenn der CONSENS einge-
schaltet ist. Siehe dazu auch
die Zeichnungen auf Seite
zehn.
6 GND
Hier kann ein Erdungskabel
angeschlossen werden.
7 BAL.-OUTPUT
An diesen Ausgängen steht ein
symetrisches Ausgangssignal
zur Verfügung, das zum Be-
trieb von Endstufen und Aktiv-
Lautsprechern der professio-
nellen Studio-Technik mit ent-
sprechenden symetrischen
Eingängen geeignet ist.
Pin 1 = Masse
Pin 2 = Signal ( ϕ=0°)
Pin 3 = Signal ( ϕ=180°)
4
5
7
8 OUTPUT
Dies sind die Standard-Aus-
gänge für Endstufen oder Ak-
tiv-Lautsprecher in unsym-
metrischer Beschaltung für die
HiFi-Technik.
=10mA),
9 PHONES
Anschlußmöglichkeit für einen
K o p f h ö r e r
Klinkenstecker. Wenn Sie aus-
schließlich mit dem Kopfhörer
hören wollen, schalten Sie mit
der Fernbedienung den mit Ih-
ren Endstufen verbundenen
Ausgang ab. Die Nennimpe-
danz des Kopfhörers sollte
mehr als 100 Ohm betragen.
10 TAPE 1/2
An die Buchsen REC wird das
Aufnahme-Kabel des jeweili-
gen Tonbandgeräts ange-
schlossen. An die Buchsen
PLAY wird das jeweilige Wie-
dergabe-Kabel angeschlos-
sen. Diese Anschlüsse werden
im Display mit I 7 und I 8 ange-
zeigt. Sie können selbstver-
ständlich auch einen oder
beide Eingänge für beliebige
andere Hochpegelquellen nut-
zen.
6
10
8
9
11 AUX 3-6
An diese Buchsen kann eine
beliebige hochpegelige Quelle,
die zum Betrieb an HiFi-Anla-
gen bestimmt ist, angeschlos-
sen werden z.B. CD-Player,
Tuner, Hifi-Video-Recorder,
Fernseh-Ton, Phono-Vorver-
stärker (Kein Analog-Platten-
s p i e l e r
Anschlüsse werden im Display
mit I 3 bis I 6 angezeigt.
m i t
6 , 3 m m
12 AUX 1/2
An diesen Buchsen können be-
liebige Hochpegelquellen in
symmetrischer Signalführung
angeschlossen werden. Pin 1 =
Masse; Pin 2 = Signal ( ϕ=0°);
Pin 3 = Signal ( ϕ=180°). Diese
Anschlüsse werden im Display
mit I 1 und I 2 angezeigt.
11
5
d i r e k t ) .
D i e s e
12
