16 C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B
...Elektrische Anschlüsse

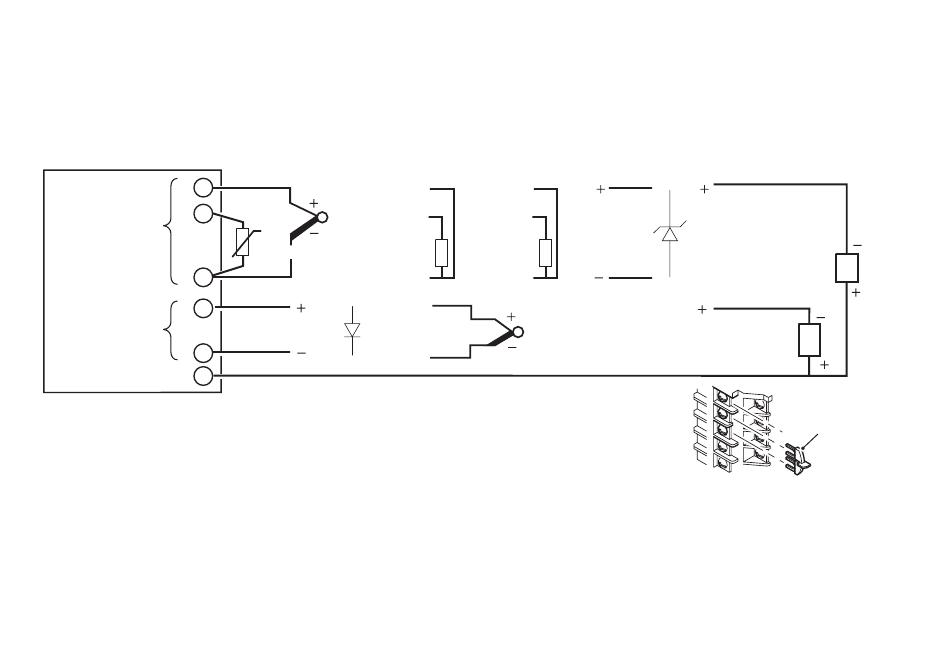

Standard-Analogeingänge (1 und 2)
1
2
Analogeingang 1
3
4
Analogeingang 2
5
Messumformer-SVE
* Unter Verwendung der internen Messumformer-SVE.
** Wenn es sich bei den Analogeingängen 1 oder 2 um TE-Eingänge handelt, bauen Sie den
mitgelieferten Vergleichsstellensensor ein.
Alternativ kann eine externe, feste Vergleichsmessstelle (Referenz) genutzt werden, wenn
der Regler auf die Verwendung von Eingangsgrößen im Millivoltbereich programmiert ist
und der geeignete Thermoelement-Linearisierer ausgewählt wurde.
*** Analogeingang 2 kann nur mit TE-Eingängen verwendet werden, wenn auch Analogeingang
1 als TE-Eingang verwendet wird.
**** Bei mA-Eingängen ist zur Sicherstellung des Stromkreisdurchgangs bei ausgeschaltetem
Anzeiger wie abgebildet eine 2V7-Zenerdiode einzubauen.
Hinweis. 3-Leiter-Widerstandsthermometer; die Leiter müssen den gleichen Widerstand
aufweisen; dieser darf maximal 20 Ω übertragen.
3-Leiter-
Widerstandsthermometer
TE
3. Leiter
RTD+
Vergleichsstelle**
RTD–
mA****, mV, V
Digitaleingang
2-Leiter
Widerstandsthermometer +
Widerstand
RTD–
mA****, mV, V
RTD+ Digitaleingang
RTD–
TE***
Milliampere*
Tx
Milliampere*
Tx
Vergleichsstellen-
sensor
