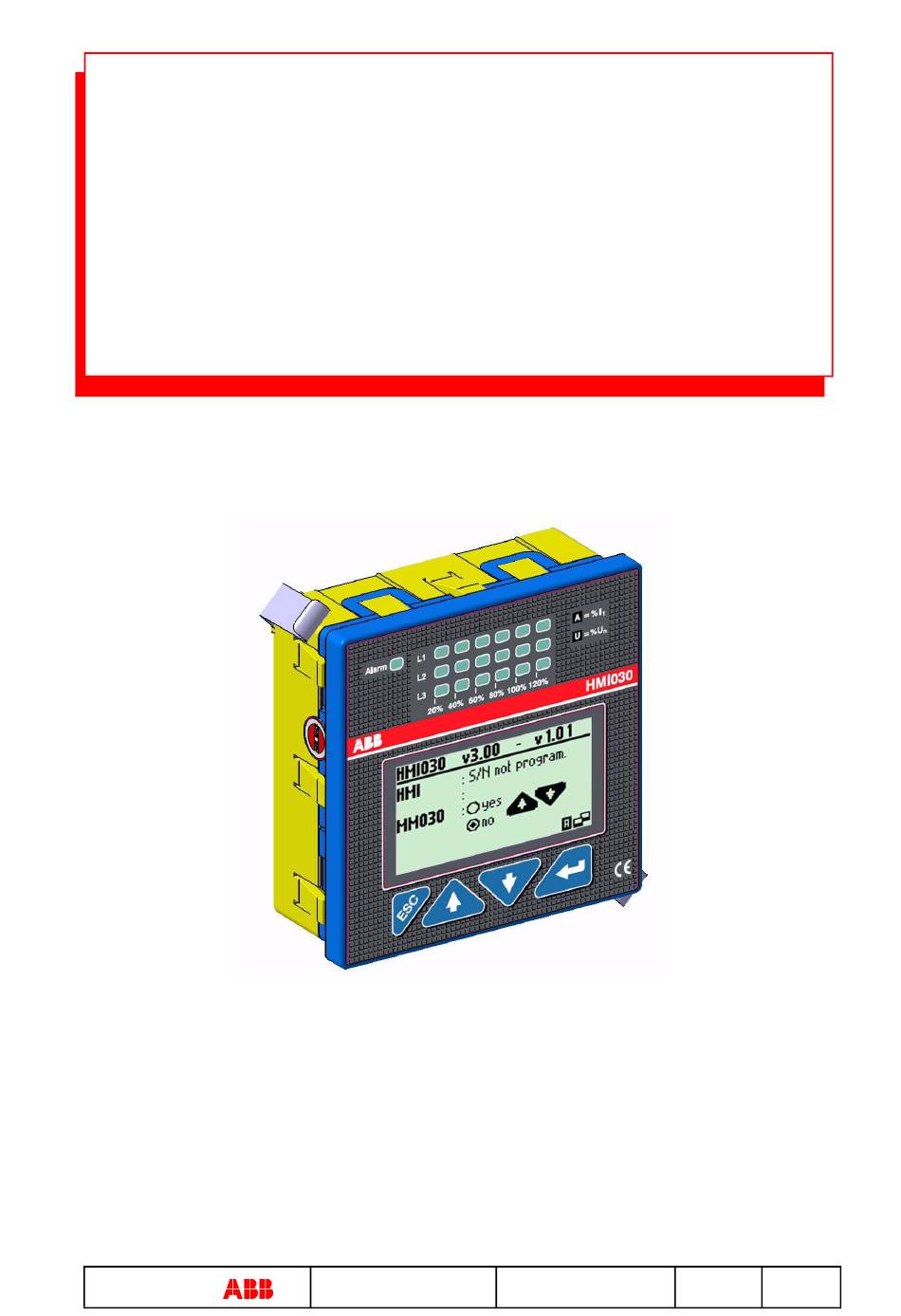

- Seite 1 HMI030 Fernvisualisierungseinheit Benutzerhandbuch ABB SACE HMI030 1SDH000573R0001 L9571...
-
Seite 2: Inhaltsverzeichnis
2. Übersicht HMI030 ........ -
Seite 3: Einleitung
1. Einleitung HMI030 ist eine Fernvisualisierungseinheit für elektronische Relais oder Auslöser der neuen Baureihen Emax, Emax DC, Tmax, T7/X1 und Tmax XT. Bei den Relais der Serien Emax und Tmax kann die HMI030-Einheit über die RS485-Schnittstelle (Modbus-Kommunikation) kommunizieren und entweder als Master oder als Slave fungieren (siehe Voreinstellungen auf Seite 5). Folgende Verbindungen zum Relais sind möglich:... - Seite 4 Modbus-Kommunikation (Anwendungsszenario 1 oder 2) und die Kommunikation auf dem internen Bus WI (Anwendungs-szenario 3) zu verwenden. Bei den Anwendungsszenarien 2 und 3 können bis zu vier HMI030-Einheiten an den gleichen Bus angeschlossen werden. Im Falle von mehr HMI030-Einheiten, die an denselben Bus angeschlossen sind, müssen die HMI030-Einheiten in verschiedenen Betriebsarten arbeiten (Amperemeter, Voltmeter, usw.
-
Seite 5: Übersicht Hmi030
2. Übersicht HMI030 2.1 Vorderansicht Led-Signale "Jeder Alarm" des Fernrelais Amperemeter L1 Amperemeter L2 Amperemeter L3 Display Navigationstasten Funktionelles Tastenfeld 2.2 Rückansicht Schalttafelunterstützung 2.2 Rear View Drehschalter Interner Busabschlusswiderstand Modbus Abschlusswiderstand Interner Modbus Kommunikationsbus Kommunikationsbus Hilfsspannungsversorgung Seriennummer Schalttafelunterstützung Wenn die Standardseite Phasenspannungen, verriegelten Spannungen oder die Frequenz darstellt, zeigt der LED-Balken die verriegelten Spannungen an. -
Seite 6: Voreinstellungen
Bus ab und startet die Datenübertragung auf dem Bus, welche zuerst positiv antwortet. Im Slave-Modus versucht die HMI030-Einheit ausschließlich über Modbus zu kommunizieren. Um den Master- oder Slave-Modus des HMI030 zu wählen, müssen Sie von der aktuellen Seite auf die in der Abbildung gezeigte Seite wechseln und die ESC-Taste drücken. -
Seite 7: Menüaufbau
5. Laufende Einstellung 6. LED-Fehler 7. Inkongruenz zwischen der Selektorposition und der fixierten Stellung Die HMI030-Einheit liefert Ströme, Spannungen und andere Messwerte (Wirkleistungen, Blindleistungen usw.) nur dann, wenn diese Informationen im angeschlossenen Relais verfügbar sind. 4 .1 Amperemeter Dargestellte Seiten Anzeige der maximalen Ströme (und Phasen), die bei der letzten Messung erfasst wurden (für die Relais, die diese Option... -
Seite 8: Voltmeter
4 .2 Voltmeter Angezeigte Seiten - Neutralleiter vorhanden (Phasenspannungen) Angezeigte Seiten - Neutralleiter fehlt (verriegelte Spannungen) Im Voltmeter-Modus ist der Messverlauf nicht verfügbar. ABB SACE HMI030 1SDH000573R0001 L9571 7/13... -
Seite 9: Leistungsmessung
4 .3 Leistungsmessung Angezeigte Seiten - Neutralleiter vorhanden Angezeigte Seiten - Neutralleiter fehlt ABB SACE HMI030 1SDH000573R0001 L9571 8/13... -
Seite 10: Benutzerdefinierter Modus
4.4 Benutzerdefinierter Modus Angezeigte Seiten (neben den Seiten, die sich auf den Amperemeter-, Voltmeter- und Leistungsmessung-Modus beziehen) Hinweis: Die Seite zeigt die letzte vom Relais gespeicherte Auslösung an. ABB SACE HMI030 1SDH000573R0001 L9571 9/13... -
Seite 11: Fehlermeldungen
Die Kommunikation ist zuvor angeschlossenen Gerät ordnungsgemäß wiederhergestellt Nicht gefundener Slave-Fehler HMI030 nicht konfiguriert Keine Möglichkeit, ein Slave- Der Master hat die HMI030- Ein bekanntes Gerät ist Gerät zu finden (d.h. ein Einheit nicht konfiguriert angeschlossen / Die Relais) HMI030-Einheit ist... -
Seite 12: Technische Eigenschaften
1. Tiefe 51mm, wenn man die Klemmenkästen mit einbezieht, die für die Anschlüsse verwendet werden müssen. 6.3 Umgebungsbedingungen Betriebstemperatur -20...+70 °C Lagerungstemperatur -30...+80 °C Relative Luftfeuchtigkeit 5...98 % mit Kondensation Atmosphärendruck 1 bar, 0...2000 m ABB SACE HMI030 1SDH000573R0001 L9571 11/13... -
Seite 13: Installation
Installation 7.1 Abmessungen Addieren Sie die Stärke der Klemmen (12mm) Hinweis: Die Maße sind in mm angegeben. 7.2 Installation auf der Schalttafel Schalttafel dreidimensionale Ansicht - Installationsverfahren Befestigungsklemmen ABB SACE HMI030 1SDH000573R0001 L9571 12/13... -
Seite 14: Schaltplan
HMI030-Einheit an den internen Bus WI angeschlossen werden. Nur bei Verbindungen, die länger als 15m sind, muss die HMI030-Einheit an den Systembus W1 oder WS angeschlossen werden. Im Falle des Anschlusses der Tmax XT-Relais an den Systembus WS muss ein Ekip Com vorhanden sein.
