ABB ControlMaster CM15 Anweisung Zur Inbetriebnahme Seite 12

12 C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B
...3 Installation
Erläuterungen zu Abbildung 4:
1 Setzen Sie eine Spannklammer
Vorderseite des Gehäuses an der Tafel an.
2
Setzen Sie den Spannklammeranker
C ein.
3 Ziehen Sie die Spannklammerankerschraube
bis die Spannklammer
4 Wiederholen Sie die Schritte 1 bis 3, um die untere
Tafelspannklammer
F anzubringen
5 Ziehen Sie beide Spannklammeranker der Tafel auf
ein Drehmoment 0,1 Nm an.
HINWEIS
Ziehen Sie auf keinen Fall die Schrauben zu fest an.
A oben an der
B
in den Schlitz
A
die Tafel leicht berührt.
E und den Spannklammeranker
D an,
B

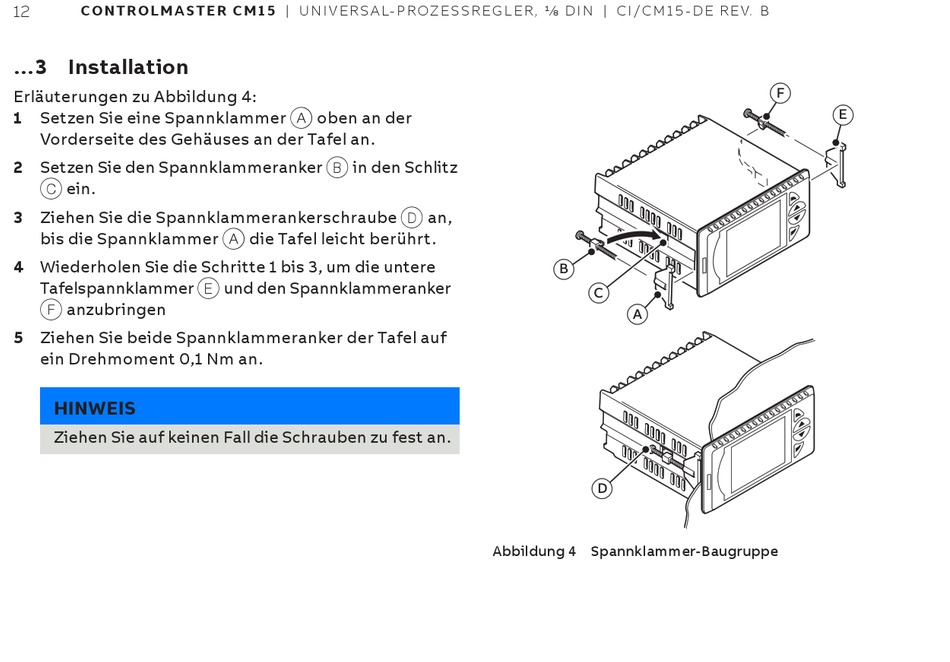

Abbildung 4 Spannklammer-Baugruppe
C
A
D
F
E
