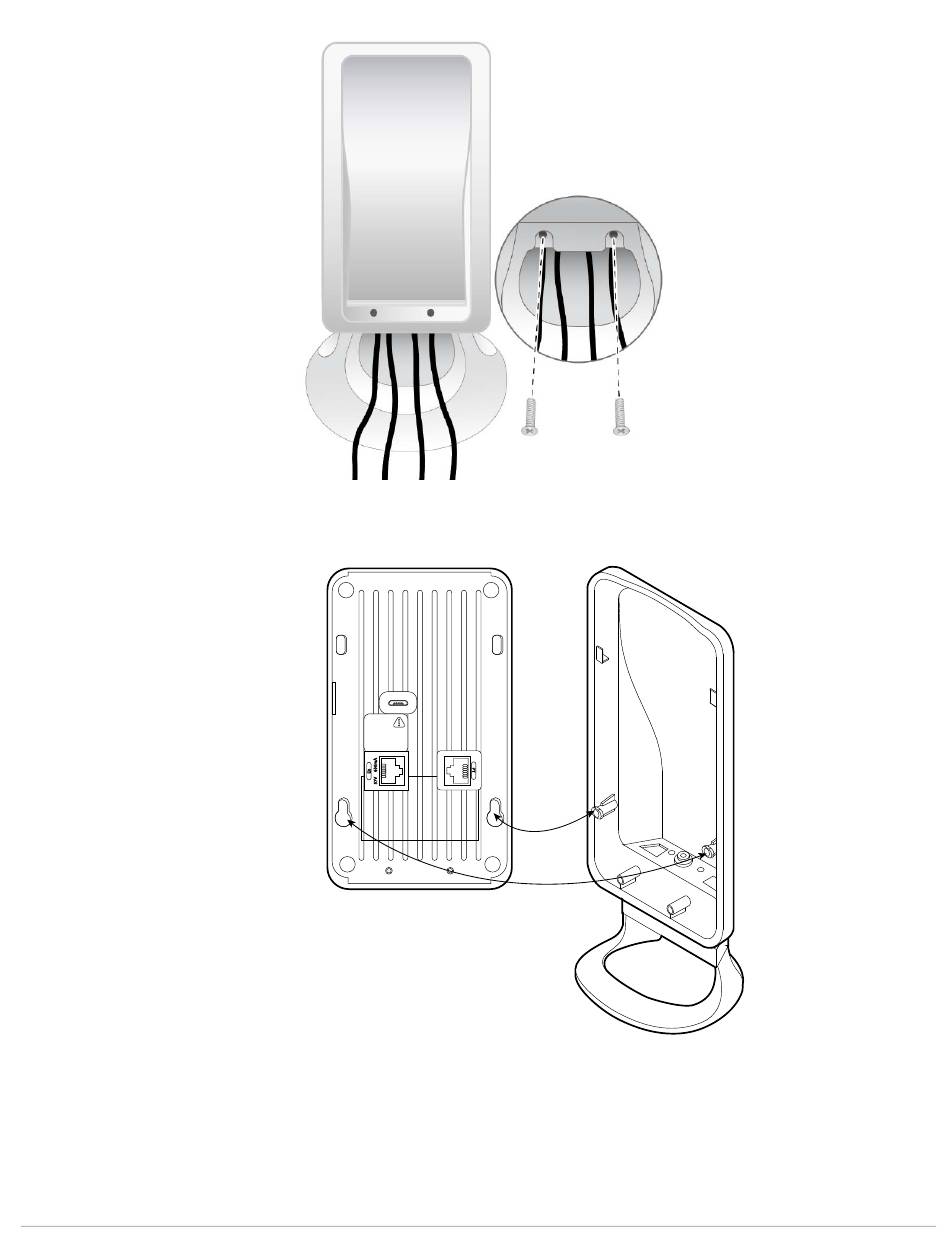

Abbildung 5
2. Drücken Sie den AP11D nach oben, um seine Schlitze (siehe
Schreibtischständerabdeckung zu lösen.
Abbildung 6
3. Entfernen Sie das Ethernet-Jumperkabel, falls nötig.
4. Entfernen der ggf. vorhandenen Wandabdeckung.
5. Entfernen Sie ggf. vorhandene RJ45-Buchsen (normalerweise Western-Stecker) oder kürzen Sie das
UTP-Kabel.
6. Verwenden Sie das Ethernet-Kabel, um den E0-Anschluss mit einem RJ45-Anschluss zu verbinden, oder
crimpen Sie einen RJ45-Stecker (nicht im Lieferumfang enthalten) an das Kabel und stecken Sie ihn in den
E0-Anschluss.
6
Entfernen der Schrauben
Schlitze an der Rückseite des AP11D
Abbildung
6) von den Zapfen der
Aruba Instant On AP11D Access Point
| Installationsanleitung
