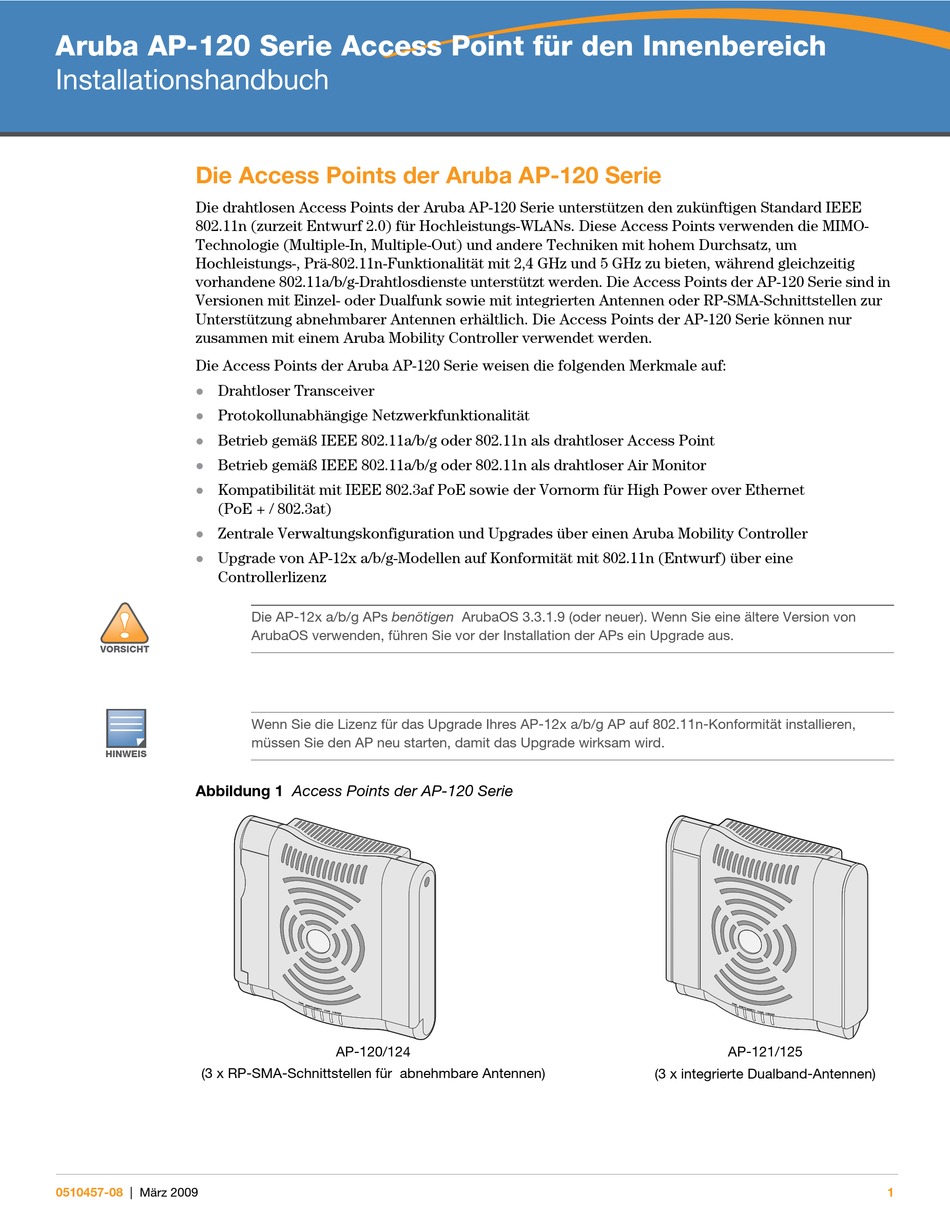

Aruba AP-120 Serie Access Point für den Innenbereich
Installationshandbuch
Die Access Points der Aruba AP-120 Serie
Die drahtlosen Access Points der Aruba AP-120 Serie unterstützen den zukünftigen Standard IEEE
802.11n (zurzeit Entwurf 2.0) für Hochleistungs-WLANs. Diese Access Points verwenden die MIMO-
Technologie (Multiple-In, Multiple-Out) und andere Techniken mit hohem Durchsatz, um
Hochleistungs-, Prä-802.11n-Funktionalität mit 2,4 GHz und 5 GHz zu bieten, während gleichzeitig
vorhandene 802.11a/b/g-Drahtlosdienste unterstützt werden. Die Access Points der AP-120 Serie sind in
Versionen mit Einzel- oder Dualfunk sowie mit integrierten Antennen oder RP-SMA-Schnittstellen zur
Unterstützung abnehmbarer Antennen erhältlich. Die Access Points der AP-120 Serie können nur
zusammen mit einem Aruba Mobility Controller verwendet werden.
Die Access Points der Aruba AP-120 Serie weisen die folgenden Merkmale auf:
Drahtloser Transceiver
Protokollunabhängige Netzwerkfunktionalität
Betrieb gemäß IEEE 802.11a/b/g oder 802.11n als drahtloser Access Point
Betrieb gemäß IEEE 802.11a/b/g oder 802.11n als drahtloser Air Monitor
Kompatibilität mit IEEE 802.3af PoE sowie der Vornorm für High Power over Ethernet
(PoE + / 802.3at)
Zentrale Verwaltungskonfiguration und Upgrades über einen Aruba Mobility Controller
Upgrade von AP-12x a/b/g-Modellen auf Konformität mit 802.11n (Entwurf) über eine
Controllerlizenz
!
VORSICHT
HINWEIS

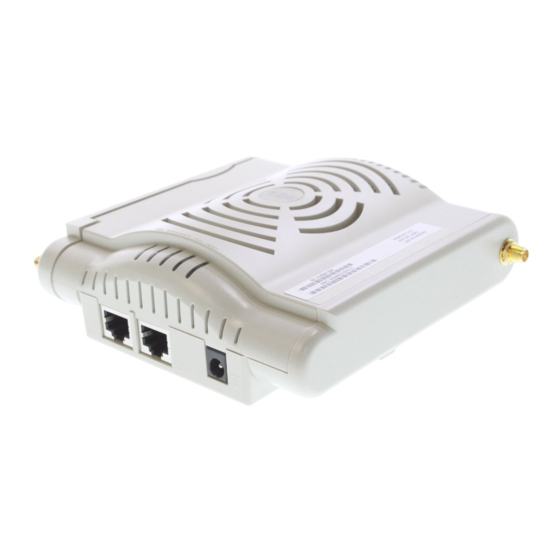

Abbildung 1 Access Points der AP-120 Serie
(3 x RP-SMA-Schnittstellen für abnehmbare Antennen)
0510457-08
| März 2009
Die AP-12x a/b/g APs benötigen ArubaOS 3.3.1.9 (oder neuer). Wenn Sie eine ältere Version von
ArubaOS verwenden, führen Sie vor der Installation der APs ein Upgrade aus.
Wenn Sie die Lizenz für das Upgrade Ihres AP-12x a/b/g AP auf 802.11n-Konformität installieren,
müssen Sie den AP neu starten, damit das Upgrade wirksam wird.
AP-120/124
ap12_001
AP-121/125
(3 x integrierte Dualband-Antennen)
1
