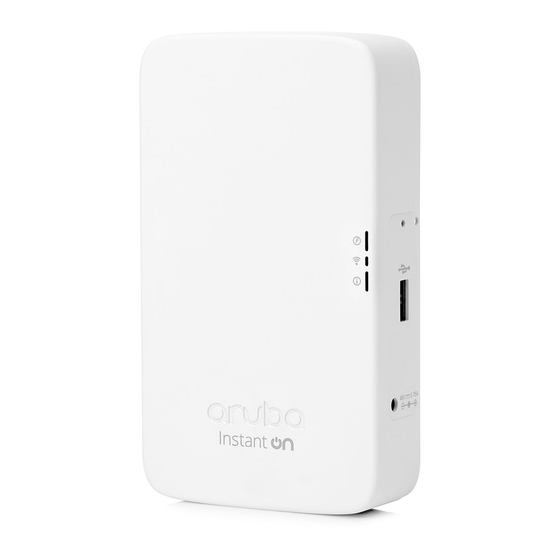

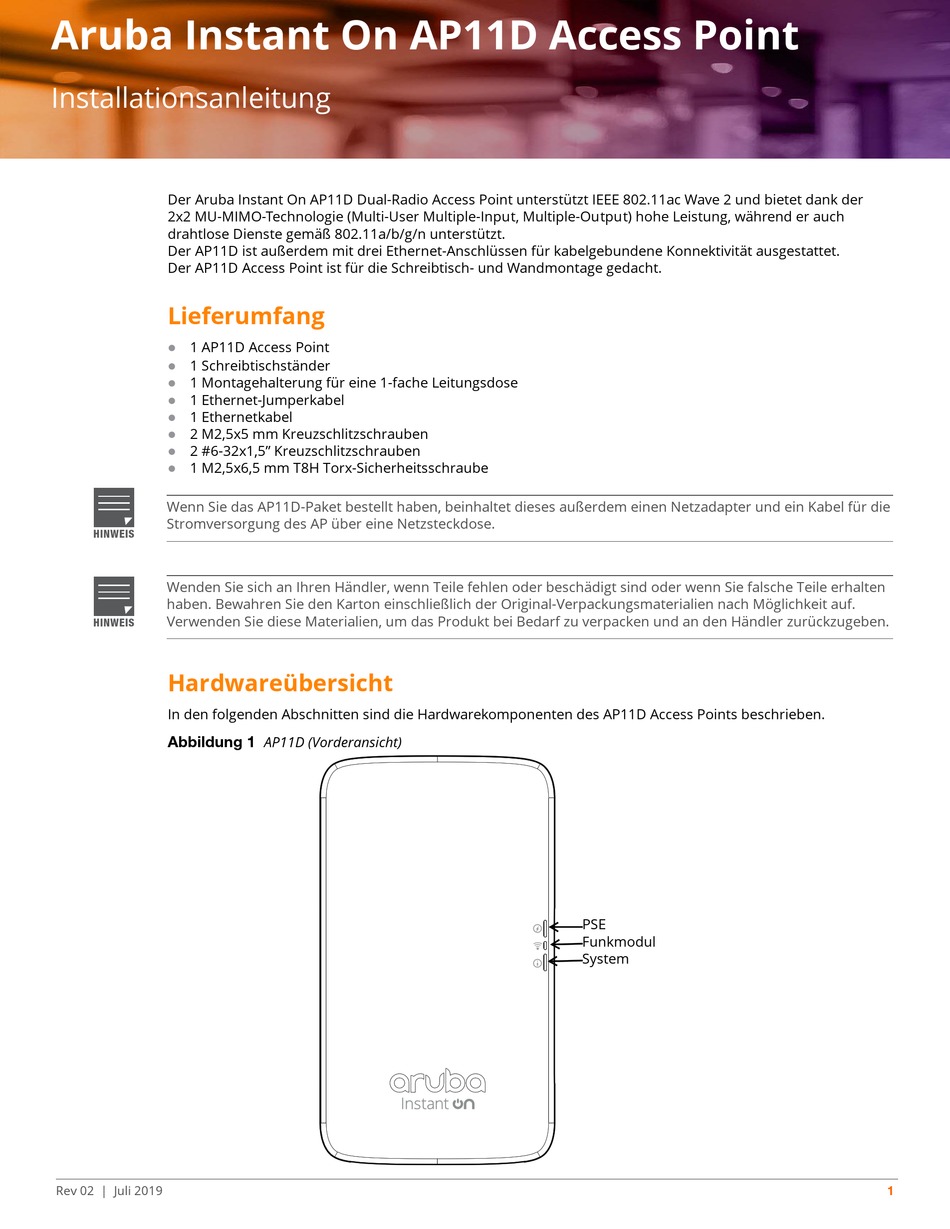

Aruba Instant On AP11D Access Point
Installationsanleitung
Der Aruba Instant On AP11D Dual-Radio Access Point unterstützt IEEE 802.11ac Wave 2 und bietet dank der
2x2 MU-MIMO-Technologie (Multi-User Multiple-Input, Multiple-Output) hohe Leistung, während er auch
drahtlose Dienste gemäß 802.11a/b/g/n unterstützt.
Der AP11D ist außerdem mit drei Ethernet-Anschlüssen für kabelgebundene Konnektivität ausgestattet.
Der AP11D Access Point ist für die Schreibtisch- und Wandmontage gedacht.
Lieferumfang
1 AP11D Access Point
1 Schreibtischständer
1 Montagehalterung für eine 1-fache Leitungsdose
1 Ethernet-Jumperkabel
1 Ethernetkabel
2 M2,5x5 mm Kreuzschlitzschrauben
2 #6-32x1,5" Kreuzschlitzschrauben
1 M2,5x6,5 mm T8H Torx-Sicherheitsschraube
Wenn Sie das AP11D-Paket bestellt haben, beinhaltet dieses außerdem einen Netzadapter und ein Kabel für die
Stromversorgung des AP über eine Netzsteckdose.
HINWEIS
Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind oder wenn Sie falsche Teile erhalten
haben. Bewahren Sie den Karton einschließlich der Original-Verpackungsmaterialien nach Möglichkeit auf.
Verwenden Sie diese Materialien, um das Produkt bei Bedarf zu verpacken und an den Händler zurückzugeben.
HINWEIS
Hardwareübersicht
In den folgenden Abschnitten sind die Hardwarekomponenten des AP11D Access Points beschrieben.
Abbildung 1
Rev 02 | Juli 2019
AP11D (Vorderansicht)
PSE
Funkmodul
System
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Aruba Instant On AP11D

  • Seite 1 Aruba Instant On AP11D Access Point Installationsanleitung Der Aruba Instant On AP11D Dual-Radio Access Point unterstützt IEEE 802.11ac Wave 2 und bietet dank der 2x2 MU-MIMO-Technologie (Multi-User Multiple-Input, Multiple-Output) hohe Leistung, während er auch drahtlose Dienste gemäß 802.11a/b/g/n unterstützt. Der AP11D ist außerdem mit drei Ethernet-Anschlüssen für kabelgebundene Konnektivität ausgestattet.
  • Seite 2 Gerät liefert kein PoE oder ausgeschaltet Durchgehend grün Gerät liefert Strom für ein angeschlossenes Gerät Blinkt grün Verhandeln des PoE-Stroms, der einem angeschlossenen Gerät geliefert wird AP11D (Rückansicht) Abbildung 2 E0-Anschluss Passthrough (PT)-Anschluss Aruba Instant On AP11D Access Point | Installationsanleitung...
  • Seite 3: Ethernet-Anschlüsse

    Access Point im 802.3at PoE-Modus betrieben oder von einer Gleichstromquelle mit Strom versorgt wird. Netzwerkstatus (E1-E3) Die Netzwerkstatus-LEDs, die sich an den Seiten der E1-E3-Anschlüsse befinden, geben die Übertragungsaktivität zu/von den kabelgebundenen Anschlüssen an. Siehe Tabelle | Installationsanleitung Aruba Instant On AP11D Access Point...
  • Seite 4 Büroklammer) während des normalen Betriebs für weniger als 10 Sekunden gedrückt. Stromversorgung Der AP11D Access Point unterstützt bis zu 48 V Gleichstrom bei Verwendung mit einem proprietären Aruba- Netzadapter. Dieser Netzadapter ist im Karton enthalten, wenn Sie das Paket aus AP11D und Netzadapter kaufen.
  • Seite 5: Bevor Sie Beginnen

    Montagehalterung verwenden, um den AP11D an der Wanddose zu montieren. 1. Verwenden Sie einen geeigneten Schraubendreher, um die zwei M2,5x12 Kreuzschlitzschrauben an der Rückseite des Schreibtischständers zu lösen und die Schrauben vom Schreibtischständer zu entfernen, wie in Abbildung 5 gezeigt. | Installationsanleitung Aruba Instant On AP11D Access Point...
  • Seite 6 6. Verwenden Sie das Ethernet-Kabel, um den E0-Anschluss mit einem RJ45-Anschluss zu verbinden, oder crimpen Sie einen RJ45-Stecker (nicht im Lieferumfang enthalten) an das Kabel und stecken Sie ihn in den E0-Anschluss. Aruba Instant On AP11D Access Point | Installationsanleitung...
  • Seite 7 Für die Wanddose gelten die folgenden Standards: IEC 60670-1, GB17466, BS4662 und DIN49073 für internationale Bauweisen  ANSI/NEMA OS 1 und OS 2 für US  Halterung an Wanddose (US) Abbildung 7 Halterung an Wanddose (weltweit) Abbildung 8 | Installationsanleitung Aruba Instant On AP11D Access Point...
  • Seite 8: Überprüfen Der Konnektivität Nach Der Installation

    Installation der mobilen Anwendung Klicken Sie auf das Symbol für Apple App Store oder Google Play unten, um die Aruba Instant On Mobile App herunterzuladen und auf Ihrem Telefon zu installieren. Starten Sie die App und folgen Sie den Anweisungen, um das Setup abzuschließen.
  • Seite 9: Elektrische Und Umweltbezogene Spezifikationen

    Power over Ethernet (PoE): 802.3at- und 802.3af-konforme Quelle  Wenn in den USA oder in Kanada ein anderer Netzadapter als der von Aruba zugelassene verwendet wird, sollte er NRTL-zertifiziert sein, ohne eine Nennleistung von 48 V DC, mindestens 1,2 A, Kennzeichnung „LPS“ oder „Class 2“, geeignet für den Anschluss an eine in den USA und in Kanada übliche Standardsteckdose.
  • Seite 10: Industry Canada

    Slowenien (SL), Spanien (ES), Schweden (SE), Schweiz (CH), Tschechische Republik (CZ), Türkei (TR), Ungarn (HU), Vereinigtes Königreich (UK), Zypern (CY). Frequenzbereich MHz Max. EIRP 2402-2480 9 dBm 2412-2472 20 dBm 5150-5250 23 dBm 5250-5350 23 dBm 5470-5725 30 dBm 5725-5850 14 dBm Aruba Instant On AP11D Access Point | Installationsanleitung...
  • Seite 11 3. Mit trockenem Lappen abwischen, keine weitere Wartung erforderlich. 4. Keine wartbaren Teile; im Reparaturfall muss das Gerät an den Hersteller zurückgeschickt werden. 5. Keine Veränderungen zulässig ohne Genehmigung von Aruba. Dieses Gerät ist für die Verwendung in Innenräumen von professionellen medizinischen und Pflegeeinrichtungen vorgesehen.
  • Seite 12 Vorschrift über Funkgeräte entspricht, die vom MINISTERKABINETT DER UKRAINE am 24. Mai 2017 unter der Nr. 355 verabschiedet wurde. Der vollständige Text der UA-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://certificates.ext.hpe.com/public/certificates.html Aruba Instant On AP11D Access Point | Installationsanleitung...
  • Seite 13 Singapur DB100427 Hongkong HK0011701651 Oman OMAN - TRA D100428 R/4155/17 Philippinen Type-Approval No. ESD-1714710C | Installationsanleitung Aruba Instant On AP11D Access Point...
  • Seite 14: Aruba Kontaktieren

    Hewlett Packard Enterprise Company Attn: General Counsel 6280 America Center Drive San Jose, CA 95002 Garantie Dieses Hardwareprodukt wird durch die eingeschränkte lebenslange Garantie von Aruba geschützt. Nähere Informationen finden Sie unter https://www.ArubaInstantOn.com/docs. Aruba Instant On AP11D Access Point | Installationsanleitung...
