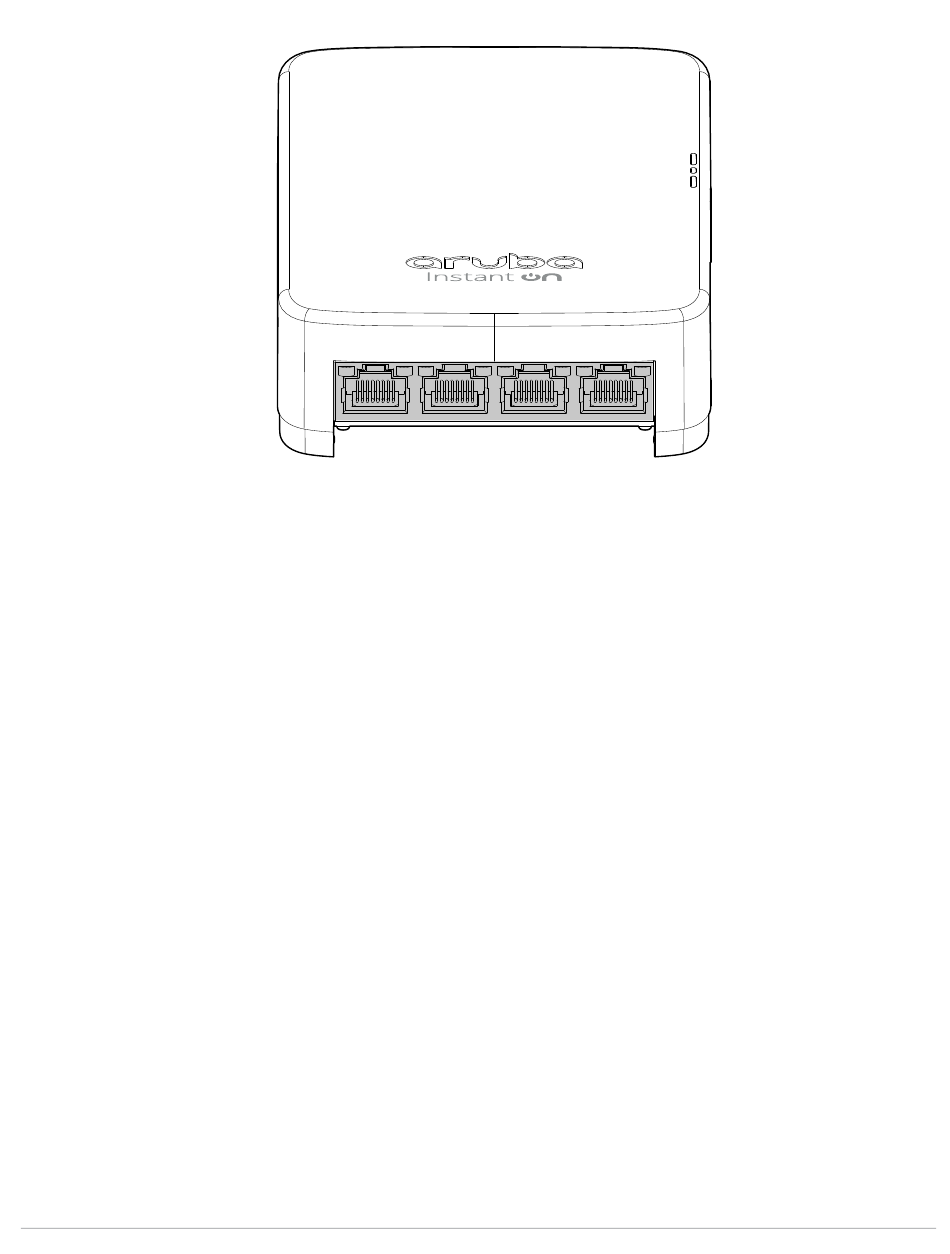

AP11D (Ansicht von unten)
Abbildung 3
E0/PT
E1
E2
E3
Ethernet-Anschlüsse
Der AP11D Access Point ist mit vier aktiven Ethernet-Anschlüssen (E0/PT-E3) ausgestattet, wie in
Abbildung 2
(E0)
und
Abbildung 3
(E1-E3) gezeigt. Außerdem hat der AP11D ein Paar passive Passthrough-Anschlüsse (PT und
E0/PT), die eine elektrische Verbindung zwischen der Rückseite und der Unterseite des Access Points bereitstellen.
Der E0/PT-Anschluss auf der Rückseite des Access Points ist ein 10/100/1000Base-T-RJ45-Anschluss mit
automatischer Erkennung für kabelgebundene-MDI/MDX-Netzwerke. Er unterstützt Power over Ethernet (PoE)
als Standard-Verbraucher (Powered Device, PD) von einem Energieversorger (Power Sourcing Equipment, PSE),
zum Beispiel von einem PoE-Midspan-Injektor, oder von einer Netzwerkinfrastruktur, die PoE unterstützt.
Die E1-E3-Anschlüsse auf der Unterseite des Access Points sind 10/100/1000Base-T-Downlink RJ45-Anschlüsse
mit automatischer Erkennung für kabelgebundene MDI/MDX-Netzwerke. Diese Anschlüsse werden verwendet,
um kabelgebundene Geräten bei physischer Verbindung über ein Ethernetkabel sichere Netzwerkkonnektivität
zu ermöglichen.
Außerdem unterstützt der E3-Anschluss PoE-Out-Funktionalität und kann bis zu 15,4 W an den PSE liefern, wenn
der Access Point im 802.3at PoE-Modus betrieben oder von einer Gleichstromquelle mit Strom versorgt wird.
Netzwerkstatus (E1-E3)
Die Netzwerkstatus-LEDs, die sich an den Seiten der E1-E3-Anschlüsse befinden, geben die Übertragungsaktivität
zu/von den kabelgebundenen Anschlüssen an. Siehe
Tabelle
2.
