Tabelle 2
Farbe/Status
Aus
Grün/durchgehend
Grün/blinkend
Gelb/durchgehend
Gelb/blinkend

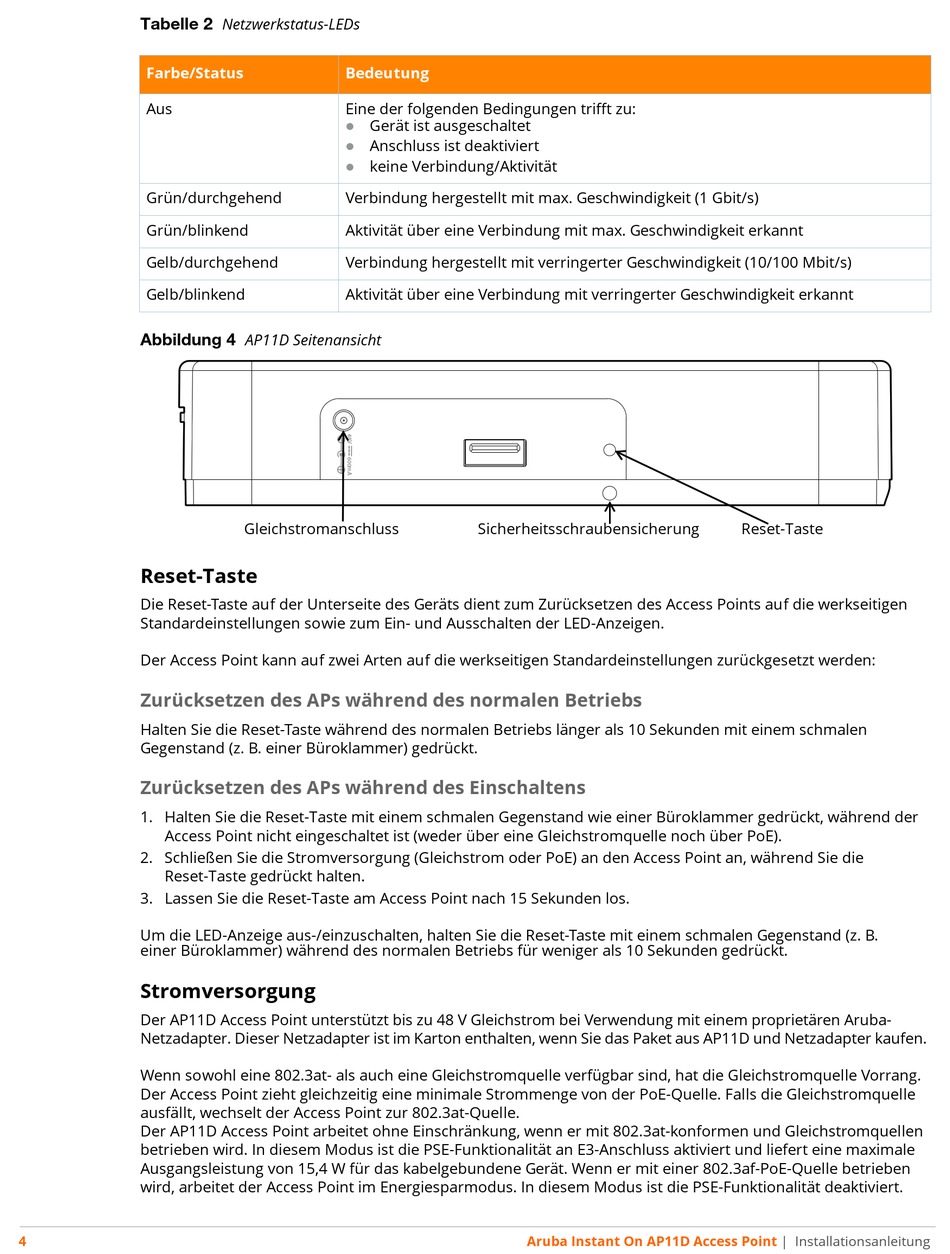

Abbildung 4
Reset-Taste
Die Reset-Taste auf der Unterseite des Geräts dient zum Zurücksetzen des Access Points auf die werkseitigen
Standardeinstellungen sowie zum Ein- und Ausschalten der LED-Anzeigen.
Der Access Point kann auf zwei Arten auf die werkseitigen Standardeinstellungen zurückgesetzt werden:
Zurücksetzen des APs während des normalen Betriebs
Halten Sie die Reset-Taste während des normalen Betriebs länger als 10 Sekunden mit einem schmalen
Gegenstand (z. B. einer Büroklammer) gedrückt.
Zurücksetzen des APs während des Einschaltens
1. Halten Sie die Reset-Taste mit einem schmalen Gegenstand wie einer Büroklammer gedrückt, während der
Access Point nicht eingeschaltet ist (weder über eine Gleichstromquelle noch über PoE).
2. Schließen Sie die Stromversorgung (Gleichstrom oder PoE) an den Access Point an, während Sie die
Reset-Taste gedrückt halten.
3. Lassen Sie die Reset-Taste am Access Point nach 15 Sekunden los.
Um die LED-Anzeige aus-/einzuschalten, halten Sie die Reset-Taste mit einem schmalen Gegenstand (z. B.
einer Büroklammer) während des normalen Betriebs für weniger als 10 Sekunden gedrückt.
Stromversorgung
Der AP11D Access Point unterstützt bis zu 48 V Gleichstrom bei Verwendung mit einem proprietären Aruba-
Netzadapter. Dieser Netzadapter ist im Karton enthalten, wenn Sie das Paket aus AP11D und Netzadapter kaufen.
Wenn sowohl eine 802.3at- als auch eine Gleichstromquelle verfügbar sind, hat die Gleichstromquelle Vorrang.
Der Access Point zieht gleichzeitig eine minimale Strommenge von der PoE-Quelle. Falls die Gleichstromquelle
ausfällt, wechselt der Access Point zur 802.3at-Quelle.
Der AP11D Access Point arbeitet ohne Einschränkung, wenn er mit 802.3at-konformen und Gleichstromquellen
betrieben wird. In diesem Modus ist die PSE-Funktionalität an E3-Anschluss aktiviert und liefert eine maximale
Ausgangsleistung von 15,4 W für das kabelgebundene Gerät. Wenn er mit einer 802.3af-PoE-Quelle betrieben
wird, arbeitet der Access Point im Energiesparmodus. In diesem Modus ist die PSE-Funktionalität deaktiviert.
4
Netzwerkstatus-LEDs
Bedeutung
Eine der folgenden Bedingungen trifft zu:
Gerät ist ausgeschaltet
Anschluss ist deaktiviert
keine Verbindung/Aktivität
Verbindung hergestellt mit max. Geschwindigkeit (1 Gbit/s)
Aktivität über eine Verbindung mit max. Geschwindigkeit erkannt
Verbindung hergestellt mit verringerter Geschwindigkeit (10/100 Mbit/s)
Aktivität über eine Verbindung mit verringerter Geschwindigkeit erkannt
AP11D Seitenansicht
Gleichstromanschluss
Sicherheitsschraubensicherung
Aruba Instant On AP11D Access Point
Reset-Taste
| Installationsanleitung
