Aruba 530 Series Campus Access Points
Installationsanleitung
Die Aruba 530 Series Access Points (AP-534 und AP-535) sind drahtlose Hochleistungsgeräte mit mehreren
Funkmodulen (Radios) und können sowohl controllergestützt (ArubaOS) als auch ohne Controller (InstantOS) in
Netzwerkumgebungen bereitgestellt werden. Diese Access Points bieten gleichzeitig
Wi-Fi-Hochleistungsfunktionen gemäß 802.11ax bei 2,4 GHz und 5 GHz mit 4x4-MIMI-Funkmodulen, während
Drahtlosdienste gemäß dem Altstandard 802.11a/b/g/n/ac ebenfalls unterstützt werden.
Ethernet-Anschlüsse auf der Rückseite dieser Access Points verbinden die Geräte mit der kabelgebundenen
Netzwerkinfrastruktur und versorgen das Gerät mit Strom über Ethernet (PoE9 (802.3at Klasse 4 oder 802.3bt
Klasse 5).
Zusätzlich zu den beiden Wi-Fi-Funkmodulen verfügen diese APs auch über ein Bluetooth Low Energy (BLE)- und
Zigbee-Funkmodul und unterstützen so eine Vielzahl von Anwendungsfällen und Diensten wie Ortungsdienste
und IoT.
Eine Vielzahl von Montageszenarios werden durch eine Reihe von Montagekits (getrennt zu erwerben)
unterstützt. Achten Sie darauf, das richtige Montage-Kit für die gewünschte Anbringart des APs zu erwerben.
Hardwareübersicht
In den folgenden Abschnitten sind die Hardwarekomponenten des 530 Series Access Point beschrieben.

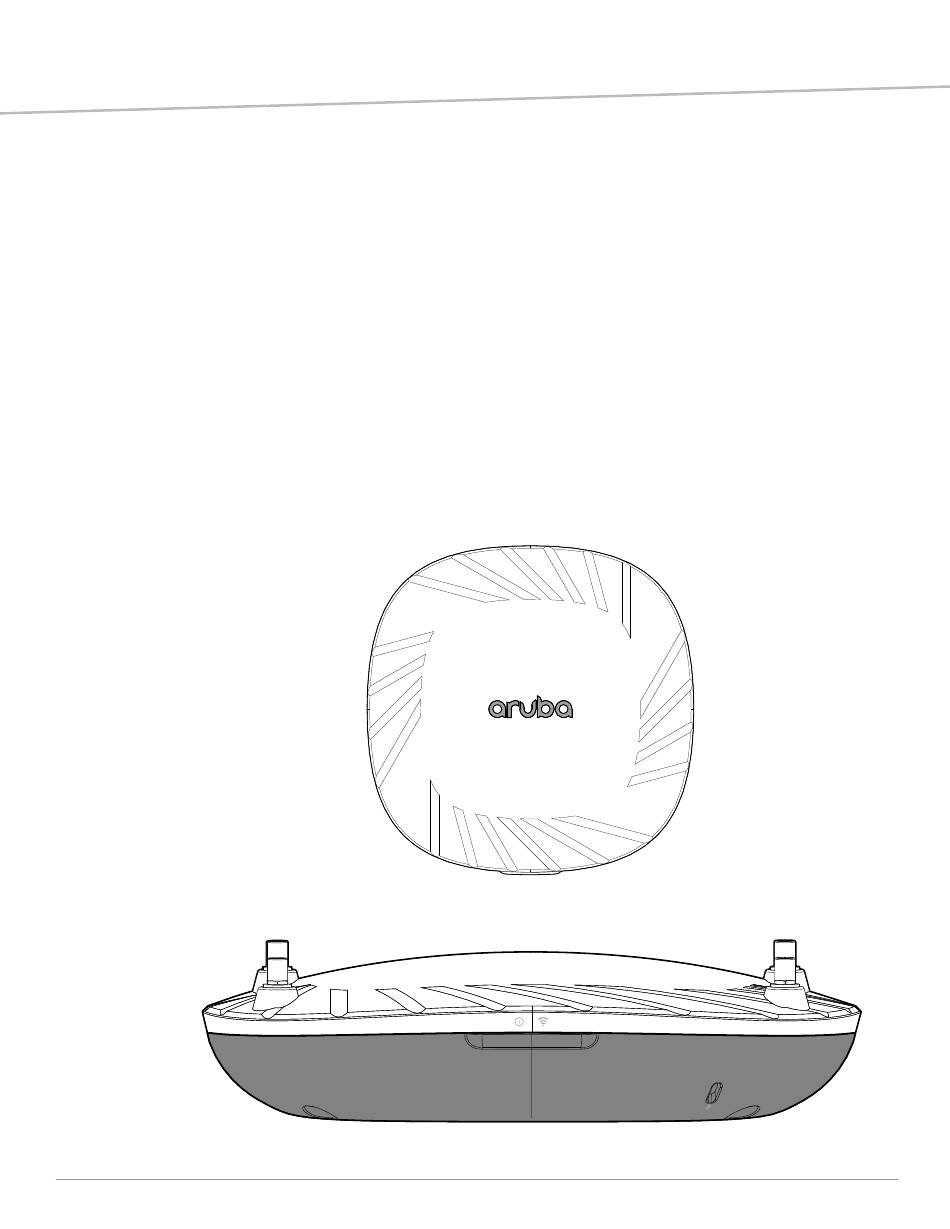

Abbildung 1
Abbildung 2
XXX-IG-0X | Monat Jahr
AP-535 (Vorderansicht)
Aruba AP-534 (LEDs)
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Aruba 530 Serie
Inhaltszusammenfassung für Aruba 530 Serie
- Seite 1 Aruba 530 Series Campus Access Points Installationsanleitung Die Aruba 530 Series Access Points (AP-534 und AP-535) sind drahtlose Hochleistungsgeräte mit mehreren Funkmodulen (Radios) und können sowohl controllergestützt (ArubaOS) als auch ohne Controller (InstantOS) in Netzwerkumgebungen bereitgestellt werden. Diese Access Points bieten gleichzeitig Wi-Fi-Hochleistungsfunktionen gemäß...
-
Seite 2: Externe Antennenanschlüsse
Funkmodule und Bänder (HF-Signale über Diplexer) verwendet. Externe Antennen für dieses Gerät müssen durch einen Certified Mobility Professional (ACMP) oder einen anderen von Aruba zertifizierten Techniker ausschließlich unter Verwendung von Antennen, die vom Hersteller zugelassen sind, installiert werden. - Seite 3 Modus zu versetzen. Warnung: Wenn Sie die Reset-Taste länger als 10 Sekunden gedrückt halten, wird der AP zurückgesetzt und kehrt in den werkseitigen Standardmodus zurück. Abbildung 3 AP-535 Access Point (Rückansicht) Aruba 530 Series Campus Access Points | Installationsanleitung...
- Seite 4 Funkmodule und Bänder (HF-Signale über Diplexer) verwendet. Externe Antennen für dieses Gerät müssen durch einen Certified Mobility Professional (ACMP) oder einen anderen von Aruba zertifizierten Techniker ausschließlich unter Verwendung von Antennen, die vom Hersteller zugelassen sind, installiert werden.
-
Seite 5: Konsolenanschluss
4: GND 5: GND Ethernet-Anschlüsse Die Aruba 530 Series Access Points sind mit zwei Aktiv Ethernet-Anschlüssen (Eth0 und Eth1) ausgestattet, die in Abbildung 3 zu sehen sind. Beide Anschlüsse sind 100/1000/2500/5000 Base-T, Auto-Sensing MDI/MDX und unterstützen Uplink-Konnektivität, wenn sie durch ein Ethernet-Kabel verbunden sind. -
Seite 6: Reset-Taste
US-Modelle sind, installiert werden, verstößt gegen die FCC-Zulassung. Jeder absichtliche Verstoß dieser Art kann dazu führen, dass die FCC die sofortige Beendigung des Betriebs fordert, und kann auch die Beschlagnahme zur VORSICHT Folge haben (47 CFR 1.80). Aruba 530 Series Campus Access Points | Installationsanleitung... -
Seite 7: Festlegen Der Spezifischen Installationsstandorte
Vor dem Aufstellen – Checkliste Stellen Sie vor der Installation des Aruba 530 Series Access Points sicher, dass Folgendes zur Hand ist (nicht im Lieferumfang des APs enthalten): Ein Montage-Kit, das für den AP und die Montageoberfläche geeignet ist ... -
Seite 8: Überprüfen Der Konnektivität Nach Der Installation
Maximaler Stromverbrauch (ohne USB): siehe Datenblatt Wenn in den USA oder in Kanada ein anderer Netzadapter als der von Aruba zugelassene verwendet wird, sollte er NRTL-zertifiziert sein, mit einer Nennleistung von 48 V DC, mindestens 0,75 A, Kennzeichnung „LPS“ oder „Class 2“, geeignet für den Anschluss an eine in den USA und in Kanada übliche Standardsteckdose. -
Seite 9: Umgebungsbedingungen
AP-535 RMN: APIN0535 AP-534 RMN: APIN0534 Aruba Networks stellt ein mehrsprachiges Dokument bereit, das landesspezifische Einschränkungen sowie zusätzliche Sicherheits- und Zulassungsbestimmungen für alle Access Points von Aruba enthält. Dieses Dokument kann auf der Website www.arubanetworks.com angezeigt oder von dort heruntergeladen werden. -
Seite 10: Zulassungsinformationen Der Europäischen Union
Nicht in dieser Liste aufgeführten Antennentypen mit einem Antennengewinn über dem für diesen Typ angegebenen maximalen Antennengewinn dürfen auf keinen Fall mit diesem Gerät verwendet werden. Die Konformität ist nur dann gewährleistet, wenn das von Aruba zugelassene Zubehör verwendet wird, das im Bestellleitfaden aufgeführt ist. www.arubanetworks.com/assets/og/OG_AP-530Series.pdf. - Seite 11 даңғ ылы, 77/7, Телефон/факс: +7 (727) 355 35 50 Taiwan 第十二條 經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變 更原設計之特性及功能。 第十四條 低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至 無干擾時方得繼續使用。 前項合法通信，指依電信法規定作業之無線電通信。 低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。 1. 應避免影響附近雷達系統之操作。 2. 高增益指向性天線只得應用於固定式點對點系統。 3. 電磁波暴露量 MPE 標準值 1 mW/cm , 送測產品實測值為 : 0.552 mW/cm Aruba 530 Series Campus Access Points | Installationsanleitung...
- Seite 12 3. Mit trockenem Lappen abwischen, keine weitere Wartung erforderlich. 4. Keine wartbaren Teile; im Reparaturfall muss das Gerät an den Hersteller zurückgeschickt werden. 5. Keine Veränderungen zulässig ohne Genehmigung von Aruba. Dieses Produkt ist nicht als Medizinprodukt gemäß EU-Richtlinie 92/42/EWG qualifiziert. Bei Verwendung in medizinischen Umgebungen darf es für Patienten nicht zugänglich sein.
-
