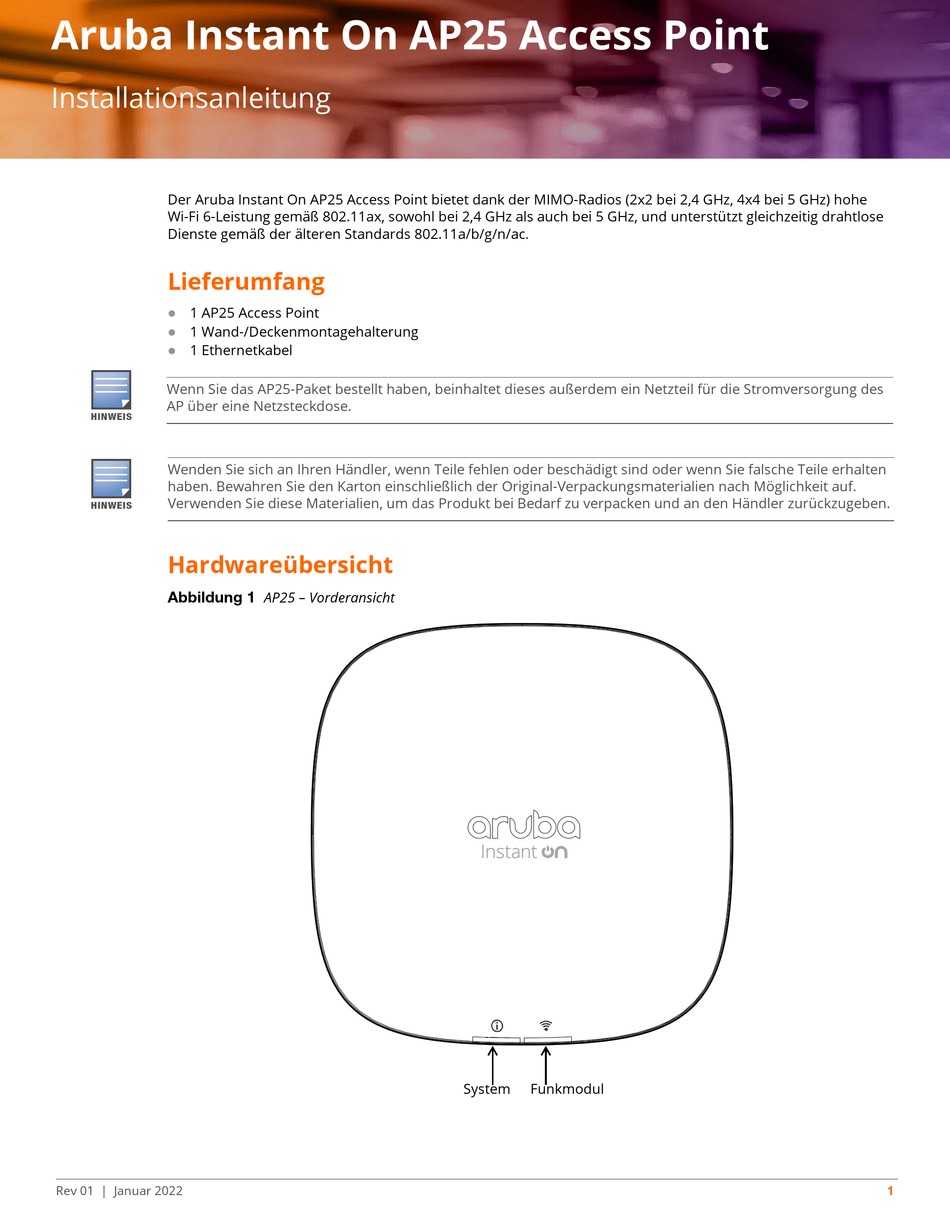

Aruba Instant On AP25 Access Point
Installationsanleitung
Der Aruba Instant On AP25 Access Point bietet dank der MIMO-Radios (2x2 bei 2,4 GHz, 4x4 bei 5 GHz) hohe
Wi-Fi 6-Leistung gemäß 802.11ax, sowohl bei 2,4 GHz als auch bei 5 GHz, und unterstützt gleichzeitig drahtlose
Dienste gemäß der älteren Standards 802.11a/b/g/n/ac
Lieferumfang
1 AP25 Access Point
1 Wand-/Deckenmontagehalterung
1 Ethernetkabel
Wenn Sie das AP25-Paket bestellt haben, beinhaltet dieses außerdem ein Netzteil für die Stromversorgung des
AP über eine Netzsteckdose.
HINWEIS
Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind oder wenn Sie falsche Teile erhalten
haben. Bewahren Sie den Karton einschließlich der Original-Verpackungsmaterialien nach Möglichkeit auf.
Verwenden Sie diese Materialien, um das Produkt bei Bedarf zu verpacken und an den Händler zurückzugeben.
HINWEIS
Hardwareübersicht
Abbildung 1
Rev 01 | Januar 2022

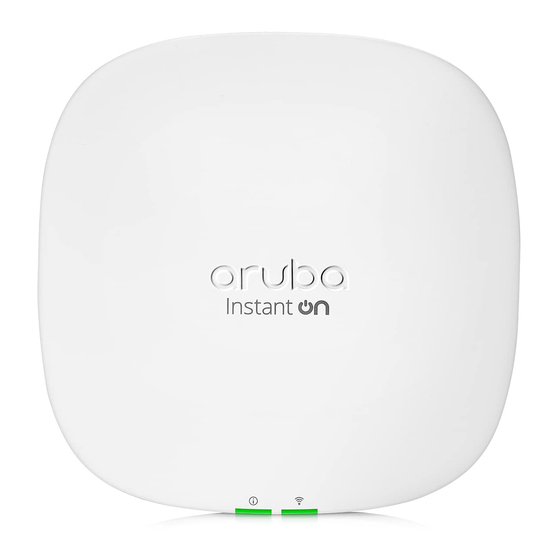

AP25 – Vorderansicht
.
System
Funkmodul
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Aruba Instant On AP25
Inhaltszusammenfassung für Aruba Instant On AP25
- Seite 1 Aruba Instant On AP25 Access Point Installationsanleitung Der Aruba Instant On AP25 Access Point bietet dank der MIMO-Radios (2x2 bei 2,4 GHz, 4x4 bei 5 GHz) hohe Wi-Fi 6-Leistung gemäß 802.11ax, sowohl bei 2,4 GHz als auch bei 5 GHz, und unterstützt gleichzeitig drahtlose Dienste gemäß...
-
Seite 2: Ethernet-Anschluss (Enet)
Konnektivität und Power over Ethernet (PoE) über Stromquellen, die mit 802.3at konform sind, wie ein PoE- Midspan-Injektor oder ein Netzwerk-Switch. Öffnung für ein Kensington-Schloss Der AP25 Access Point verfügt über eine Vorrichtung zum Anbringen eines Kensington-Schlosses, um mehr Sicherheit zu bieten. Aruba Instant On AP25 Access Point | Installationsanleitung... -
Seite 3: Reset-Taste
3. Lassen Sie die Reset-Taste am Access Point nach 15 Sekunden los. Stromversorgung Wenn PoE nicht verfügbar ist, kann ein spezieller Aruba Netzadapter verwendet werden, um den AP25 Access Point mit Strom zu versorgen. Dieser Netzadapter ist im Karton enthalten, wenn Sie das Paket aus AP25 und Netzadapter kaufen. -
Seite 4: Bevor Sie Beginnen
Der AP25 Access Point wird mit einer Montagehalterung zum Montieren des Access Points an einer 9/16” oder 15/16” Deckenschiene oder an einer massiven Fläche, wie z. B. einer Wand oder einer massiven Decke, geliefert. Die folgenden Abschnitte enthalten Anweisungen zur Verwendung dieser Montagehalterung. Aruba Instant On AP25 Access Point | Installationsanleitung... - Seite 5 Kabelschlaufen über der Deckenplatte befinden. 5. Drehen Sie den Access Point mit Druck in Richtung Deckenschiene im Uhrzeigersinn, bis das Gerät in der Deckenschiene einrastet. Montieren des AP an einer 15/16-Zoll-Deckenschiene Abbildung 5 | Installationsanleitung Aruba Instant On AP25 Access Point...
- Seite 6 Richten Sie die Bohrungen in der Montagehalterung an den zuvor installierten Dübeln oder an den markierten Schraubenlöchern aus. c. Setzen Sie die zwei Schrauben ein, um die Montagehalterung zu sichern. Schrauben sind nicht im Lieferumfang enthalten. Befestigen der Montageklammer an einer massiven Fläche Abbildung 7 Aruba Instant On AP25 Access Point | Installationsanleitung...
-
Seite 7: Überprüfen Der Konnektivität Nach Der Installation
Installation der mobilen Anwendung Klicken Sie auf das Symbol für Apple App Store oder Google Play unten, um die Aruba Instant On Mobile App herunterzuladen und auf Ihrem Telefon zu installieren. Starten Sie die App und folgen Sie den Anweisungen, um das Setup abzuschließen. -
Seite 8: Sicherheits- Und Zulassungsbestimmungen
Elektrische und umweltbezogene Spezifikationen Alle Access Points von Aruba sollten von einem Aruba Certified Mobility Professional (ACMP) fachkundig installiert werden. Die mit der Installation beauftragte Person ist dafür verantwortlich, für die Erdung zu sorgen und dass die geltenden nationalen elektrischen Vorschriften eingehalten werden. -
Seite 9: Zulassungsinformationen Der Europäischen Union
3. Mit trockenem Lappen abwischen, keine weitere Wartung erforderlich. 4. Keine wartbaren Teile; im Reparaturfall muss das Gerät an den Hersteller zurückgeschickt werden. 5. Keine Veränderungen zulässig ohne Genehmigung von Aruba. Dieses Gerät ist für die Verwendung in Innenräumen von professionellen medizinischen und Pflegeeinrichtungen vorgesehen. - Seite 10 Betrieb stören könnte. Sollte eine solche Aufstellung nötig sein, sollte beobachtet werden, ob dieses Gerät und die anderen Geräte normal funktionieren. VORSICHT Die Einhaltung basiert auf von Aruba zugelassenem Zubehör. HINWEIS Die Verwendung von Zubehör, Wandlern und Kabeln, die nicht vom Hersteller dieses Geräts angegeben oder geliefert werden, könnte zu erhöhten elektromagnetischen Emissionen oder verringerter elektromagnetischer...
- Seite 11 Vorschrift über Funkgeräte entspricht, die vom MINISTERKABINETT DER UKRAINE am 24. Mai 2017 unter der Nr. 355 verabschiedet wurde. Der vollständige Text der UA-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://certificates.ext.hpe.com/public/certificates.html Х’ЮЛЕТТ ПАКАРД ЕНТЕРПРАЗ, 6280 АМЕРИКА ЦЕНТР Д-Р, САН-ХОСЕ, КАЛІФОРНІЯ 95002, США | Installationsanleitung Aruba Instant On AP25 Access Point...
-
Seite 12: Aruba Kontaktieren
Hewlett Packard Enterprise Company Attn: General Counsel 6280 America Center Drive San Jose, CA 95002 Garantie Dieses Hardwareprodukt wird durch die eingeschränkte lebenslange Garantie von Aruba geschützt. Nähere Informationen finden Sie unter https://www.ArubaInstantOn.com/docs. Aruba Instant On AP25 Access Point | Installationsanleitung...
