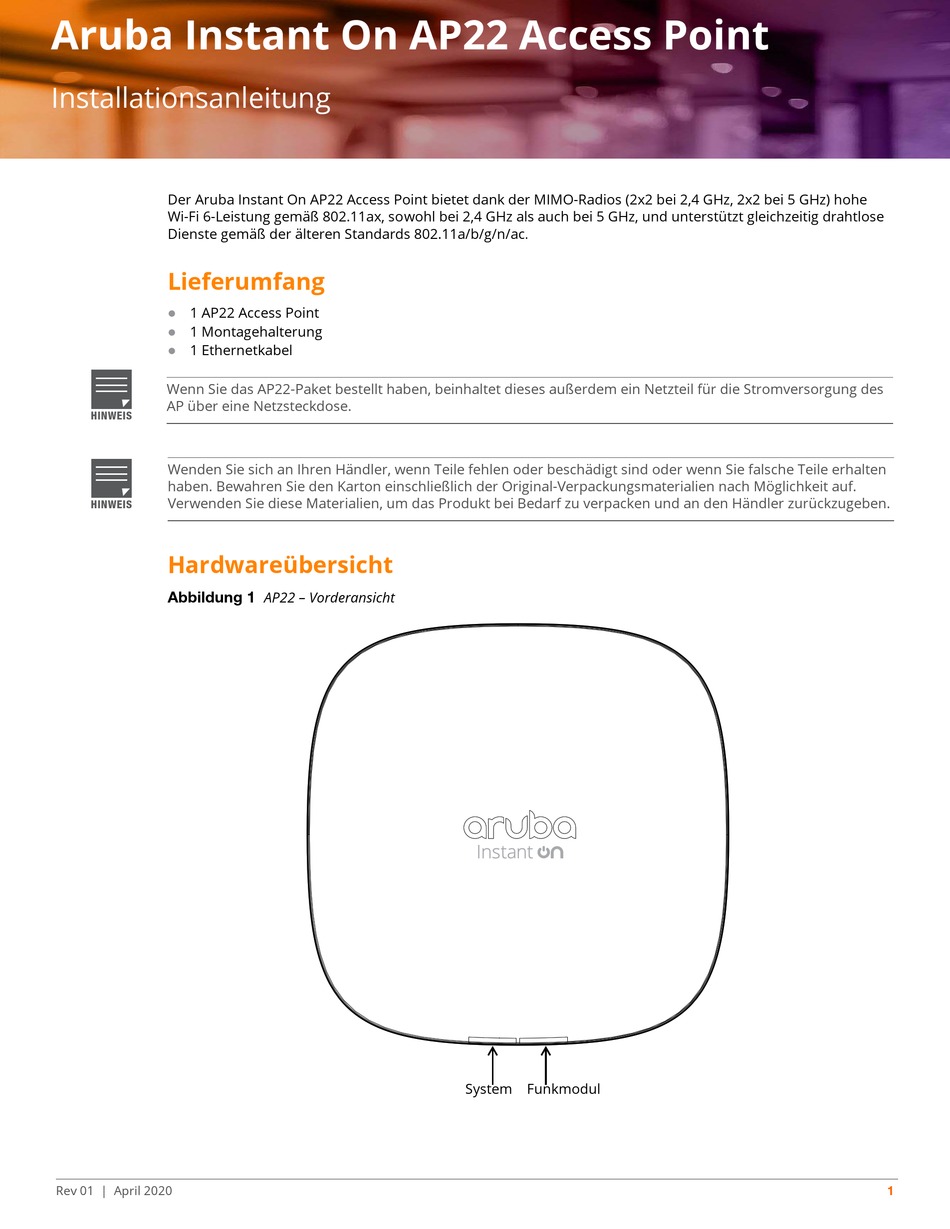

Aruba Instant On AP22 Access Point
Installationsanleitung
Der Aruba Instant On AP22 Access Point bietet dank der MIMO-Radios (2x2 bei 2,4 GHz, 2x2 bei 5 GHz) hohe
Wi-Fi 6-Leistung gemäß 802.11ax, sowohl bei 2,4 GHz als auch bei 5 GHz, und unterstützt gleichzeitig drahtlose
Dienste gemäß der älteren Standards 802.11a/b/g/n/ac
Lieferumfang
1 AP22 Access Point
1 Montagehalterung
1 Ethernetkabel
Wenn Sie das AP22-Paket bestellt haben, beinhaltet dieses außerdem ein Netzteil für die Stromversorgung des
AP über eine Netzsteckdose.
HINWEIS
Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind oder wenn Sie falsche Teile erhalten
haben. Bewahren Sie den Karton einschließlich der Original-Verpackungsmaterialien nach Möglichkeit auf.
Verwenden Sie diese Materialien, um das Produkt bei Bedarf zu verpacken und an den Händler zurückzugeben.
HINWEIS
Hardwareübersicht
Abbildung 1
Rev 01 | April 2020

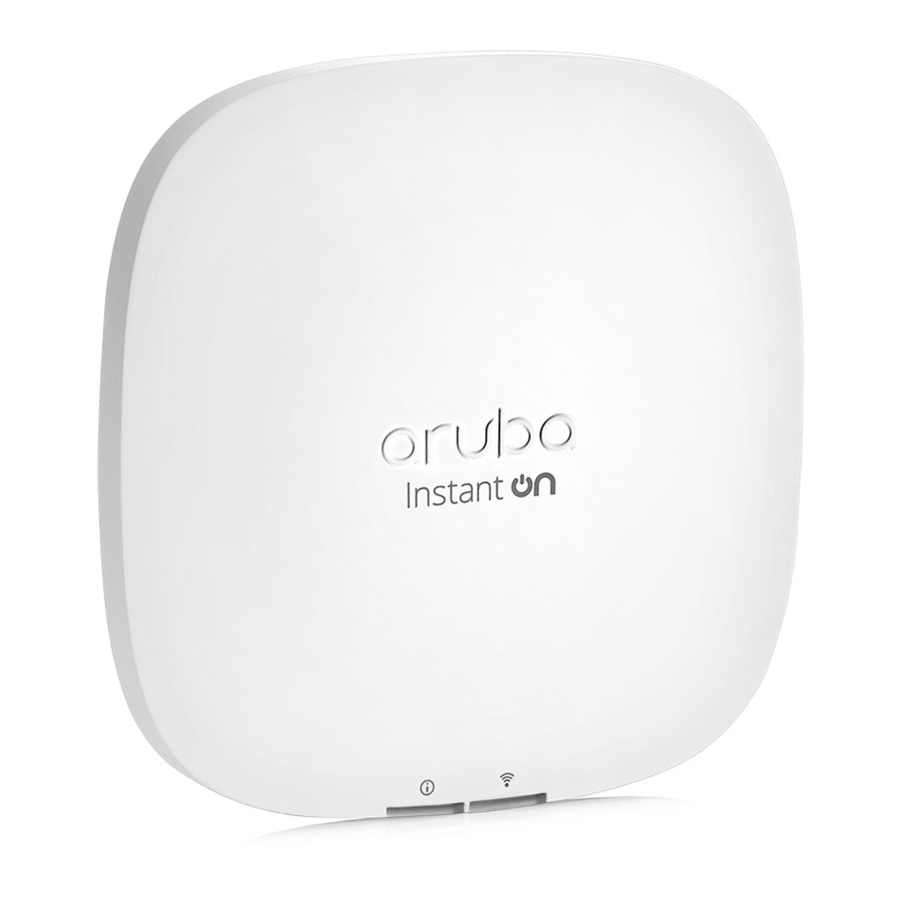

AP22 – Vorderansicht
.
System Funkmodul
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Aruba Instant On AP22
Inhaltszusammenfassung für Aruba Instant On AP22
- Seite 1 Aruba Instant On AP22 Access Point Installationsanleitung Der Aruba Instant On AP22 Access Point bietet dank der MIMO-Radios (2x2 bei 2,4 GHz, 2x2 bei 5 GHz) hohe Wi-Fi 6-Leistung gemäß 802.11ax, sowohl bei 2,4 GHz als auch bei 5 GHz, und unterstützt gleichzeitig drahtlose Dienste gemäß...
-
Seite 2: Ethernet-Anschluss (Enet)
Konnektivität und Power over Ethernet (PoE) über Stromquellen, die mit IEEE 802.3af und 802.3at konform sind, wie ein PoE-Midspan-Injektor oder ein Netzwerk-Switch. Öffnung für ein Kensington-Schloss Der AP22 Access Point verfügt über eine Vorrichtung zum Anbringen eines Kensington-Schlosses, um mehr Sicherheit zu bieten. Aruba Instant On AP22 Access Point | Installationsanleitung... -
Seite 3: Reset-Taste
3. Lassen Sie die Reset-Taste am Access Point nach 15 Sekunden los. Stromversorgung Wenn PoE nicht verfügbar ist, kann ein spezieller Aruba Netzadapter verwendet werden, um den AP22 Access Point mit Strom zu versorgen. Dieser Netzadapter ist im Karton enthalten, wenn Sie das Paket aus AP22 und Netzadapter kaufen. -
Seite 4: Bevor Sie Beginnen
Die Verwendung von Zubehör, Wandlern und Kabeln, die nicht vom Hersteller dieses Geräts angegeben oder geliefert werden, könnte zu erhöhten elektromagnetischen Emissionen oder verringerter elektromagnetischer Immunität dieses Geräts und zu fehlerhaftem Betrieb führen. VORSICHT Aruba Instant On AP22 Access Point | Installationsanleitung... - Seite 5 6). Achten Sie darauf, dass sich etwaige Kabelschlaufen über der Deckenplatte befinden. 5. Drehen Sie den Access Point mit Druck in Richtung Decke im Uhrzeigersinn, bis das Gerät in der Deckenschiene einrastet. | Installationsanleitung Aruba Instant On AP22 Access Point...
- Seite 6 Installieren Sie ggf. erforderliche Wanddübel. Wanddübel sind nicht im Lieferumfang enthalten. b. Richten Sie die Bohrungen in der Montagehalterung an den zuvor installierten Dübeln oder an den markierten Schraubenlöchern aus. Aruba Instant On AP22 Access Point | Installationsanleitung...
- Seite 7 3. Drehen Sie den Access Point mit Druck in Richtung der massiven Fläche im Uhrzeigersinn, bis er an seiner Position einrastet (siehe Abbildung Befestigen des Access Points an der Montagehalterung Abbildung 8 | Installationsanleitung Aruba Instant On AP22 Access Point...
-
Seite 8: Überprüfen Der Konnektivität Nach Der Installation
Installation der mobilen Anwendung Klicken Sie auf das Symbol für Apple App Store oder Google Play unten, um die Aruba Instant On Mobile App herunterzuladen und auf Ihrem Telefon zu installieren. Starten Sie die App und folgen Sie den Anweisungen, um das Setup abzuschließen. -
Seite 9: Sicherheits- Und Zulassungsbestimmungen
Störungen akzeptieren, einschließlich Störungen, die zum unerwünschten Betrieb führen. Bei Betrieb im Frequenzbereich zwischen 5,15 und 5,25 GHz darf dieses Gerät nur im Innenbereich verwendet werden, um das Risiko gefährlicher Störungen von Mobilfunksystemen auf dem gleichen Kanal zu verringern. | Installationsanleitung Aruba Instant On AP22 Access Point... -
Seite 10: Zulassungsinformationen Der Europäischen Union
3. Mit trockenem Lappen abwischen, keine weitere Wartung erforderlich. 4. Keine wartbaren Teile; im Reparaturfall muss das Gerät an den Hersteller zurückgeschickt werden. 5. Keine Veränderungen zulässig ohne Genehmigung von Aruba. Dieses Gerät ist für die Verwendung in Innenräumen von professionellen medizinischen und Pflegeeinrichtungen vorgesehen. - Seite 11 ЖШС "Хьюлетт Паккард Энтерпрайз" Ресей Федерациясы, 125171, Мәскеу, Ленинград тас жолы, 16A блок 3, Телефон: +7 499 403 4248 Факс: +7 499 403 4677 ЖШС «Хьюлетт-Паккард (К)», Қазақстан Республикасы, 050040, Алматы к., Бостандык ауданы, Әл-Фараби даңғ ылы, 77/7, Телефон/факс: +7 (727) 355 35 50 | Installationsanleitung Aruba Instant On AP22 Access Point...
- Seite 12 Vorschrift über Funkgeräte entspricht, die vom MINISTERKABINETT DER UKRAINE am 24. Mai 2017 unter der Nr. 355 verabschiedet wurde. Der vollständige Text der UA-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://certificates.ext.hpe.com/public/certificates.html Х’ЮЛЕТТ ПАКАРД ЕНТЕРПРАЗ, 6280 АМЕРИКА ЦЕНТР Д-Р, САН-ХОСЕ, КАЛІФОРНІЯ 95002, США Aruba Instant On AP22 Access Point | Installationsanleitung...
-
Seite 13: Aruba Kontaktieren
Hewlett Packard Enterprise Company Attn: General Counsel 6280 America Center Drive San Jose, CA 95002 Garantie Dieses Hardwareprodukt wird durch die eingeschränkte lebenslange Garantie von Aruba geschützt. Nähere Informationen finden Sie unter https://www.ArubaInstantOn.com/docs. | Installationsanleitung Aruba Instant On AP22 Access Point...
