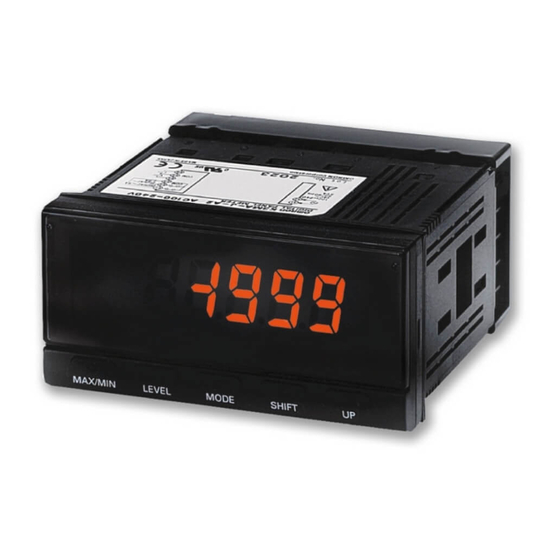

K3MA-J
Gut ablesbare LCD-Anzeige mit zweifarbigen
Leuchtdioden (Rot und Grün)
• Mehrbereichs-Eingang Gleichspannung/-strom.
• Einfache Einstellung über Tasten auf der Gerätefront.
• Mittelwertbildungsfunktion zur Vermeidung von flackernden
Anzeigewerten.
• Skalierung, erzwungene Nullwertsetzung über Gerätefront,
Null-Grenzwert-Funktionen.
• Einfache Prüfung der Max./Min.-Anzeige.
• Geringe Einbautiefe von 80 mm (gemessen von der Kante der Gerätefront).
• Berührungsschutzabdeckung (Standardausrüstung) gegen elektri-
schen Schlag.
• Wasser- und staubgeschützte Gerätefront erfüllt NEMA4X (entspricht IP66).
• Entspricht US- und kanadischen Anforderungen gemäß UL
Component Recognition Program.
• CE-Kennzeichnung.
Aufbau der Produktbezeichnung
■ Bestellschlüssel
K3MA-J-@
1 2
3
Bestellinformationen
■ Lieferbare Ausführungen
Art des Eingangs
Versorgungsspannung
DC-Spannung/-Strom
100 bis 240 V AC
24 V AC/DC
■ Zubehör (gesondert zu bestellen)
Bezeichnung
Weiche Abdeckung für Spritzwasserschutz
Harte Abdeckung für Spritzwasserschutz
1. Art des Eingangs
J:
DC-Spannung/-Strom
2. Art der Ausgänge
Leer: Kein Ausgang
A2:
2 Relaiskontaktausgänge (einpolige Schließer)
3. Versorgungsspannung
100-240VAC: 100 bis 240 V AC
24VAC/VDC: 24 V AC/DC
Ausgang
Ohne
2 Relaiskontaktausgänge
(einpolige Schließer)
Ohne
2 Relaiskontaktausgänge
(einpolige Schließer)
Ansicht
Produktbezeichnung
K3MA-J 100-240VAC
K3MA-J-A2 100-240VAC
K3MA-J 24VAC/VDC
K3MA-J-A2 24VAC/VDC
Produktbezeichnung
K32-49SC
K32-49HC
K3MA-J
Prozessanzeige
F-19
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Omron K3MA-J
Inhaltszusammenfassung für Omron K3MA-J
- Seite 1 24VAC/VDC: 24 V AC/DC Bestellinformationen ■ Lieferbare Ausführungen Art des Eingangs Versorgungsspannung Ausgang Produktbezeichnung DC-Spannung/-Strom 100 bis 240 V AC Ohne K3MA-J 100-240VAC 2 Relaiskontaktausgänge K3MA-J-A2 100-240VAC (einpolige Schließer) 24 V AC/DC Ohne K3MA-J 24VAC/VDC 2 Relaiskontaktausgänge K3MA-J-A2 24VAC/VDC (einpolige Schließer) ■...
-
Seite 2: Technische Daten
Technische Daten ■ Nennwerte Produktbezeichnung K3MA-J 100-240VAC, K3MA-J-A2 100-240VAC K3MA-J 24VAC/VDC, K3MA-J-A2 24VAC/VDC Versorgungsspannung 100 bis 240 V AC 24 V AC/DC Betriebsspannungsbereich 85 % bis 110 % der Nenn-Versorgungsspannung Leistungsaufnahme max. 6 VA max. 4,5 VA (24 V AC) (unter maximaler Last) max. - Seite 3 10 mA bei 5 V DC (P-Level, Referenzwert) Mechanische Lebensdauer min. 5000000 Schaltspiele (bei einer Schaltfrequenz von 1200 Schaltspielen/h) Elektrische Lebensdauer min. 100000 Schaltspiele (bei Nennlast und einer Schaltfrequenz von 10 Schaltspielen/min) (bei einer Umgebungstemperatur von 20 °C) K3MA-J F-21 Prozessanzeige...
- Seite 4 (Keine Polarität Eingangs- für Anschluss von Spannungseingang klemmen 24 V DC) Stromeingang Für Spannungseingang Für Stromeingang *Empfohlene DC-Spannungsversorgung: z.B. OMRON S8VS Klemme Nr. Bezeichnung Beschreibung Versorgungsspannung Anschluss für Betriebsversorgungsspannung Analogeingang Anschluss für analoge Spannungs- oder Strom-Eingangssignale Ausgänge Relais-Kontaktausgänge ■ Blockschaltbild...
- Seite 5 EINGANG1: Beliebiger Eingangssignalwert ANZEIGE1: Angezeigter, EINGANG1 entsprechender Wert K3MA-J wandelt Eingangssignale in die gewünschten physikalischen Anzeigewerte um. Wenn ANZEIGE1 für EINGANG1 sowie ANZEIGE2 für EINGANG2 eingestellt ist, werden alle Zwischenwerte linear interpoliert zur Anzeige gebracht. (Die Funktionen „Verschiebung“, „Umkehrskalierung“, „Plus/Minus-Anzeige“ etc. können nach Belieben eingestellt werden.)
- Seite 6 Nützliche Funktionen Skalierungs-Teach-Funktion Die Skalierungs-Parameter (inp.1 und inp.2) der Konfigurationsebene der K3MA-J können unter Verwendung von Eingangssignal-Istwerten mittels Teach-Programmierung eingestellt werden. Nach der Anzeige der Parameter kann die Skalierung auf der aktuellen Eingangssignalwert wie folgt vorgenommen werden. Teach-Betriebsart Drücken Sie...
- Seite 7 Bedeutung Ausgänge von grün zu rot oder von rot zu grün wechselt. init Alle Parameter 113.36 werden initialisiert. Grenzwert AUSGANG 1 Diese Funktion setzt der K3MA-J auf die werksseitigen Einstellungen grün zurück. 100.05 Grenzwert AUSGANG 2 Mittelwertbildung 8.781 Mithilfe der Mittelwertbildung werden Anzeigewerte stabilisiert, d. h.
-
Seite 8: Bezeichnungen Der Anzeigen Und Bedienelemente
Leuchtet bei zwangsweiser Nullsetzung. Leuchtet, wenn die Teach-Skalierungsfunktion aktiviert ist. Blinkt, während die Teach-Skalierungsfunktion ausgeführt wird. 3. Ebenen-Anzeige Zeigt die aktuelle Ebene der K3MA-J an (nähere Einzelheiten siehe weiter unten). 4. MAX/MIN-Taste Zur Anzeige der Maximal- und Minimalwerte bei der Anzeige von Messwerten. -
Seite 9: Anwendungsbeispiele
• Wassertanks, Chemikalienbehälter etc. • Wasseraufbereitungsanlagen etc. Nahrungsmittel- und Pharmaindustrie Installation 1. Setzen Sie das Gerät K3MA-J in die Einbauöffnung ein. 2. Um IP66 sicherzustellen, muss die Neopren-Dichtung wie in der max. 5,8 mm Einbau-Anleitung gezeigt montiert sein. max. 5,8 mm ■... -
Seite 10: Sicherheitshinweise
Schaltleistung und den Schaltbedingungen beeinflusst. Verwenden Sie 15 Minuten, um korrekte Messergebnisse zu erzielen. Relais innerhalb der angegebenen Nennlast und der elektrischen Lebens- dauer. Die Kontakte können verschweißen oder verbrennen, wenn sie über die angegebene elektrische Lebensdauer hinaus verwendet werden. K3MA-J F-28 Prozessanzeige... - Seite 11 1 s Gibt den Ebenenwechsel an. Taste min. 2 s lang weiter gedrückt halten. Konfigurationsebene Passwort „−0169“ min. 1 s Erweiterte Konfigurationsebene Hinweis: Die Dauer für das Umschalten auf „Schutz“ kann in der Ebene „Erweiterte Konfiguration“ festgelegt werden. K3MA-J F-29 Prozessanzeige...
- Seite 12 1. Einige Parameter werden bei bestimmten Modellen nicht angezeigt. 2. Beim Wechsel zur Ebene „Konfiguration“ oder „Erweiterte Konfiguration“ beendet die K3MA-J die Messung 3. Bei einem Wechsel des Eingangsbereiches werden einige Parameter auf die Werkseinstellungen zurückgesetzt. Stellen Sie daher zuerst den Eingangsbereich ein.
- Seite 13 Obere/untere MODE Grenzwerte rot (grün) MODE Umschalten Zeit für − − auf die erwei- autom. terte Konfigu- − Rückkehr zur − MODE rationsebene Anzeige Einheit: s MODE Zeit für Wechsel zur − − Schutzebene Einheit: s MODE K3MA-J F-31 Prozessanzeige...
- Seite 14 Unabhängig davon können sämtliche Parameter der Ebene „Schutz“ weiterhin geändert werden. Sperrung der zwangsweisen Nullsetzung Sperrt das zwangsweise Setzen oder Aufheben eines Nullpunkts über Tasteneingabe an der Gerätefront. Parameter Einstellung Setzen/Aufheben erzwungener Nullwerte per Tasteneingabe =rpt Zulässig Gesperrt K3MA-J F-32 Prozessanzeige...
- Seite 15 Beispiel: Behälterdruckanzeige ANZEIGE 1 Eingangswert EINGANG 1 EINGANG 2 4 bis 20 mA 0 bis 980 kPa Drucksensor 1. Art des Eingangssignals des K3MA-J auf den Bereich 4 bis E8AA-M10 MAX/MIN LEVEL MODE SHIFT 20 mA einstellen. K3MA-J-A2 24VAC/VDC Parameter: in-t (Art des Eingangs), Einstellwert: 4-20 2.
-
Seite 16: Gewährleistung Und Haftungsbeschränkungen
DIESE ANSPRÜCHE AUF EINEM VERTRAG, EINER GEWÄHRLEISTUNG, FAHRLÄSSIGKEIT ODER VERSCHULDENSUNABHÄNGIGER HAFTUNG BASIEREN. OMRON ist in keinem Fall haftbar für jedwede Ansprüche, die über den jeweiligen Kaufpreis des Produkts hinausgehen, für das der Haftungsan- spruch geltend gemacht wird. OMRON ÜBERNIMMT IN KEINEM FALL DIE VERANTWORTUNG FÜR GEWÄHRLEISTUNGS- ODER INSTANDSETZUNGSANSPRÜCHE IM HINBLICK AUF DIE PRODUKTE, SOWEIT NICHT DIE UNTERSUCHUNG DURCH OMRON ERGEBEN HAT, DASS DIE PRODUKTE ORD- NUNGSGEMÄSS GEHANDHABT, GELAGERT, INSTALLIERT UND GEWARTET WURDEN UND KEINERLEI BEEINTRÄCHTIGUNG DURCH...
