Omron H7CX Handbuch
Multifunktions-vorwahlzähler
Inhaltsverzeichnis

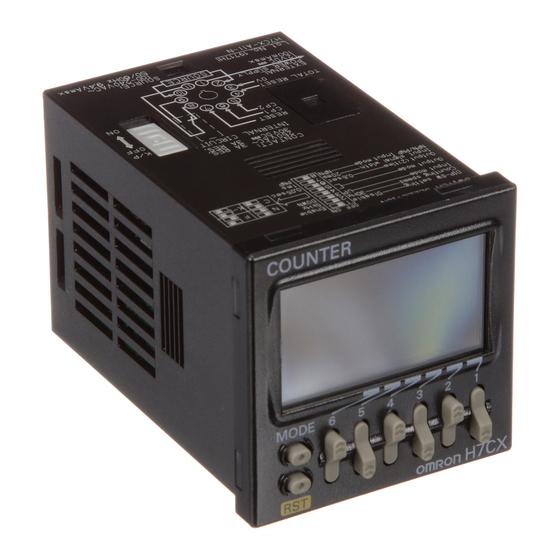

Multifunktions-Vorwahlzähler
H7CX
• Gut ablesbare hell/dunkel-invertierte LCD-Anzeige mit
Hintergrundbeleuchtung
• Programmierbare Farbe der Istwert-Anzeige für sichere visuelle
Erkennbarkeit bei Änderung des Ausgangsstatus (Modelle mit
Schraubklemmenblock)
• Intuitive Einstellung durch ergonomische Aufwärts-/
Abwärtstasten (Modelle mit 4-stelliger Anzeige) und DIP-
Schalter
• Konfigurierbar als 1-stufiger Zähler, 2-stufiger Zähler, Summen-
und Vorwählzähler, Chargenzähler, Differenzzähler oder
Drehzahlmesser (Konfigurierbarkeit modellabhängig)
• Umschaltbarer PNP/NPN-Eingang
• Berührungssichere Anschlüsse (Modelle mit Intergrierten
Schraubanschlussklemmen)
• Vielfältige Montagemöglichkeiten:
Intergrierte Schraubanschlussklemmen-Modelle und
Stecksockel-Modelle
• Entspricht NEMA4/IP66
• Sechssprachige Bedienungsanleitung
Inhalt
Aufbau der Modellnummer.................................................................... C-88
Bestellinformationen ............................................................................. C-88
Technische Daten ................................................................................. C-89
Elektrische Anschlüsse......................................................................... C-93
Abmessungen....................................................................................... C-99
Sicherheitshinweise .............................................................................. C-103
Bedienung............................................................................................. C-106
Einstellungsanleitung ..................................................................... C-106
Bedienung (Zählerfunktion) ............................................................ C-107
Bedienung (Drehzahlmesser-Funktion).......................................... C-118
Bedienung in der Konfigurationsauswahl-Betriebsart..................... C-124
Zusätzliche Informationen..................................................................... C-125
Multifunktions-Vorwahlzähler
H7CX
C-87
Inhaltsverzeichnis
Verwandte Anleitungen für Omron H7CX
Inhaltszusammenfassung für Omron H7CX
-
Seite 1: Inhaltsverzeichnis
Multifunktions-Vorwahlzähler H7CX • Gut ablesbare hell/dunkel-invertierte LCD-Anzeige mit Hintergrundbeleuchtung • Programmierbare Farbe der Istwert-Anzeige für sichere visuelle Erkennbarkeit bei Änderung des Ausgangsstatus (Modelle mit Schraubklemmenblock) • Intuitive Einstellung durch ergonomische Aufwärts-/ Abwärtstasten (Modelle mit 4-stelliger Anzeige) und DIP- Schalter • Konfigurierbar als 1-stufiger Zähler, 2-stufiger Zähler, Summen- und Vorwählzähler, Chargenzähler, Differenzzähler oder... -
Seite 2: Aufbau Der Modellnummer
PFP-100N 1 m (L) × 16 mm (T) PFP-100N2 Abschlussplatte PFP-M Abstandshalter PFP-S Hinweis: 1. Im Lieferumfang von Ausführungen mit Schraubklemmen enthalten (ausgenommen H7CX-A11@/-A114@) 2. Y92A-48G ist eine Klemmenabdeckung als Berührungsschutz, die am Sockel P3G-11 angebracht wird. H7CX C-88 Multifunktions-Vorwahlzähler... -
Seite 3: Technische Daten
NEMA B300 Schaltleistung, 1/4 PS 3 A ohmsche Last bei 120 V AC, 1/3 PS 3 A ohmsche Last bei 240 V AC Externe Spannungs- 12 V DC (±10 %), 100 mA (ausgenommen H7CX-A@D) versorgung Näheres dazu finden Sie unter Sicherheitshinweise. - Seite 4 NEMA B300 Schaltleistung, 1/4 PS 3 A ohmsche Last bei 120 V AC, 1/3 PS 3 A ohmsche Last bei 240 V AC Externe Spannungsversorgung 12 V DC (±10 %) 100 mA (ausgenommen H7CX-A@D) Näheres dazu finden Sie unter Sicherheitshinweise.
-
Seite 5: Eigenschaften
Gewicht ca. 140 g Hinweis: 1. Zur Erfüllung der Anforderungen der UL-Zulassung durch die Ausführungen H7CX-A11@ muss der H7CX an einen OMRON Sockel P2CF-11-@ oder P3GA-11 installiert werden. Andernfalls gelten die Anforderungen von UL508 durch die Ausführungen H7CX-A11@ als erfüllt. -
Seite 6: Ohmsche Last
(Spitzenwert) H7CX-A11/-AW 100 bis 240 V AC 264 V AC 5,8 A 0,7 ms H7CX-A11D1/-AWD1 24 V AC/12 bis 24 V DC 26,4 V AC 10,4 A 1,2 ms H7CX-AD 12 bis 24 V DC 26,4 V DC 6,0 A... -
Seite 7: Elektrische Anschlüsse
Interne Steuer- Eingangs- schaltung schaltung Tastatur- schaltkreis Hinweis: Mit Ausnahme der Ausführung H7CX-@D (Modelle mit einer Spannungsversorgung von 12 bis 24 V DC) verfügen sämtliche Modelle über eine Grundisolierung. ■ E/A-Funktionen Verwendung als Zähler Eingänge CP1, CP2 • Generell (außer bei Differenzzählerbetrieb) Zählsignale werden gelesen... -
Seite 8: Klemmenbelegung
■ Klemmenbelegung Prüfen Sie vor Inbetriebnahme, ob die Spannungsversorgung den Spezifikationen entspricht. H7CX-A/-A4 H7CX-AD/-A4D 1-stufiger 1-stufiger Sensor usw. Nicht Nicht Nicht Nicht Nicht verwendet verwendet 12 V DC verwendet verwendet verwendet Externe Spannungs- versorgung Hinweis: Klemmen 1 und 6 sind intern miteinander verbunden. - Seite 9 H7CX-AW/-A4W/-AWD1 H7CX-AWS/-AWSD1 2-stufiger Kontaktausgang 2-stufiger Transistorausgang Sensor usw. Sensor usw. 12 V DC 12 V DC AUS 1 AUS 1 Externe Externe Spannungs- Spannungs- versorgung versorgung AUS 2 AUS 2 H7CX-AWSD/-A4WSD H7CX-AUSD1 2-stufiger Transistorausgang 1- oder 2-stufiger Transistorausgang Sensor usw.
-
Seite 10: Eingangsschaltungen
CP1, CP2, Rücksetzung/Rücksetzung 1 und Summenrücksetzung/Rücksetzung 2 +14 V 1 kΩ Interne Schaltung Hinweis: Die oben gezeigte Schaltung gilt für spannungslosen Eingang (NPN-Eingang). ■ Eingangsanschlüsse Die Eingänge des H7CX sind spannungslos (werden kurzgeschlossen oder geöffnet) oder Spannungseingänge. Spannungslose Eingänge (NPN-Eingänge) Offener Kollektor Spannungsausgang Kontakteingang Sensor oder... - Seite 11 Spannungseingänge (PNP-Eingänge) Kontakteingang Kontaktfreier Eingang Kontaktfreier Eingang (NPN-Transistor) (PNP-Transistor) Sensor Sensor H7CX-A@ H7CX-A@ H7CX-A@ H7CX-A11@ H7CX-A11@ H7CX-A11@ Schaltet, wenn der Transistor Schaltet, wenn der Transistor Schaltet, wenn der Kontakt auf AUS geschaltet wird. auf EIN geschaltet wird. auf EIN geschaltet wird.
-
Seite 12: Bezeichnungen Der Komponenten, Anzeigen Und Bedienelemente
Summenzählwert und Ausgänge zurück- gesetzt. Chargenzähler • Istwert und OUT2 werden zurückgesetzt. • Bei Anzeige des Chargenzählerwerts werden Istwert, Chargenzählerwert und Ausgänge zurückgesetzt. Differenzzähler CP1-Istwert, CP2-Istwert, Differenzzählerwert und Ausgänge werden zurückgesetzt. Drehzahlmesser Messwert und Ausgänge werden beibehalten (Speicherfunktion). H7CX C-98 Multifunktions-Vorwahlzähler... -
Seite 13: Abmessungen
Abmessungen Hinweis: Alle Werte sind Millimeterwerte, sofern nicht anders angegeben. ■ Zähler (ohne Adapter für Fronttafeleinbau) Ausführungen mit Schraubklemmen und externer Spannungsversorgung (Fronttafeleinbau) • H7CX-A • H7CX-AW • H7CX-AU • H7CX-AS • H7CX-AWS • H7CX-AUD1 • H7CX-A4 • H7CX-A4W • H7CX-AUSD1 •... -
Seite 14: Abmessungen Mit Adapter Zum Fronttafeleinbau
■ Abmessungen mit Adapter zum Fronttafeleinbau Ausführungen mit Schraubklemmen und externer Spannungsversorgung (Adapter und wasserfeste Dichtung sind im Lieferumfang enthalten) • H7CX-A • H7CX-AW • H7CX-AU Schalttafelausschnitte • H7CX-AS • H7CX-AWS • H7CX-AUD1 • H7CX-A4 • H7CX-A4W • H7CX-AUSD1 Die Schalttafelausschnitte Y92S-29 (mitgeliefert) •... - Seite 15 Hinweis: Der Berührungsschutz wird durch die Verwendung in Kombination mit der Klemmabdeckung Y92A-48G gewährleistet. Abdeckung für berührungssichere Anschlussklemmen gemäß VDE0106/P100 Y92A-48G Zwölf Bohrungen Ø 6,4 (Aufsatz für Sockel P3GA-11) 48 x 48 47,7 x 47,7 16,5 24,6 27,6 47,4 H7CX C-101 Multifunktions-Vorwahlzähler...
- Seite 16 Y92A-48F1 schrumpfen oder härter werden. Daher wird ein regel- mäßiger Austausch der weichen Abdeckung empfohlen. 2. Die Front des H7CX ist wasserdicht (gemäß IP66), so dass die internen Schaltungen nicht beeinträchtigt werden, auch wenn Wassertropfen durch die Tasten- zwischenräume eindringen. Falls jedoch die Möglich- keit besteht, dass sich Öl an den Händen des...
