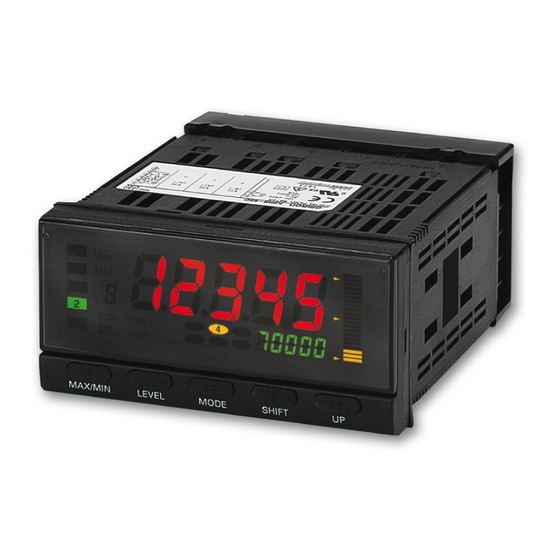

Auf-/Abwärtsimpulszähler mit Anzeige
K3HB-C
Messung von schnellen Auf-/Abwärtsimpulsen
mit dieser Auf-/Abwärts-Zählerimpulsanzeige
• Perfekt für die Messung von Drehgeber- und EIN/AUS-
Impulssignalen bei hoher Drehzahl
Der kumulative Impulseingang verarbeitet 50 kHz, Quadratur-
Impulseingänge 25 kHz und Auf-/Abwärtsimpuseingänge 30 kHz.
Hinweis: Potenzialfreie Kontakte werden für bis zu 30 Hz unterstützt.
• Der Zählwert kann in jeden beliebigen Wert konvertiert werden.
Das Längenäquivalent für jegliche Impulse kann auf jeden gewünschten
Wert eingestellt werden. Dies ist für die Anzeige von Vorschub und
Positionsüberwachung effektiv.
Siehe Sicherheitshinweise für alle K3HB-R/-P/-C auf Seite 29.
Aufbau der Produktbezeichnung
■ Bestellschlüssel
Basiseinheiten und Optionsmodule können einzeln oder als Sets bestellt werden.
Basiseinheiten
K3HB-C @
1
5
1. Eingangssensor-Codes
NB: NPN-Eingang/Spannungsimpulseingang
PB: PNP-Eingang
5. Versorgungsspannung
100-240 V AC: 100 bis 240 V AC
24 V AC/DC: 24 V AC/DC
Optionsmodule
Sensorspannungsversorgungs-/Ausgangsmodule
K33-@
2
Relais-/Transistor-Ausgangsmodule
K34-@
3
Ereigniseingangsmodule
K35-@
4
Hinweis: 1. CPA kann nur mit Relaisausgängen kombiniert werden.
2. Nur eine der folgenden Optionen kann bei jeder Digitalanzeige verwendet werden:
RS-232C-/RS-485-Kommunikation, ein Analogausgang oder DeviceNet-Kommunikation.
Zubehör (gesondert erhältlich)
K32-DICN: Spezialkabel (für Ereigniseingänge, mit 8-poligem Steckverbinder)
K32-BCD: Spezielles BCD-Ausgangskabel
Basiseinheiten mit Optionsmodulen
K3HB-C@-@@@
1
2 3 4
5
2. Codes für Sensorspannungsversorgung/Ausgangsart
Leer:
Ohne
CPA:
Relaisausgang (PASS: 1 Wechsler) + Sensorspannungsversorgung
(12 V DC ±10 %, 80 mA) (Siehe Hinweis 1)
L1A:
Analoger Stromausgang (DC, 0(4) – 20 mA) +
Sensorspannungsversorgung
(12 V DC ±10 %, 80 mA) (Siehe Hinweis 2)
L2A:
Analoger Spannungsausgang (DC, 0(1) bis 5 V, 0 bis 10 V) +
Sensorspannungsversorgung
(12 V DC ±10 %, 80 mA) (Siehe Hinweis 2)
A:
Sensorspannungsversorgung (12 V DC ±10 %, 80 mA)
FLK1A: Kommunikation (RS-232C) + Sensorspannungsversorgung
(12 V DC ±10 %, 80 mA) (Siehe Hinweis 2)
FLK3A: Kommunikation (RS-485) + Sensorspannungsversorgung
(12 V DC ±10 %, 80 mA) (Siehe Hinweis 2)
3. Codes für Relais-/Transistorausgangsart
Leer: Ohne
C1:
Relaiskontakt (H/L: jeweils 1 Wechsler)
C2:
Relaiskontakt (HH/H/LL/L: jeweils 1 Schließer)
T1:
Transistor (NPN, offener Kollektor: HH/H/PASS/L/LL)
T2:
Transistor (PNP, offener Kollektor: HH/H/PASS/L/LL)
BCD: BCD-Ausgang + Transistorausgang (NPN, offener Kollektor: HH/H/PASS/L/LL)
DRT: DeviceNet (siehe Hinweis 2)
4. Codes für Ereigniseingangsart
Leer: Ohne
1:
5 Punkte (M3-Klemmenblöcke), NPN, offener Kollektor
2:
8 Punkte (10-polige MIL-Steckverbindung), NPN, offener Kollektor
3:
5 Punkte (M3-Klemmenblöcke), PNP, offener Kollektor
4:
8 Punkte (10-polige MIL-Steckverbindung), PNP, offener Kollektor
Auf-/Abwärtsimpulszähler mit Anzeige
K3HB-C
13
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Omron K3HB-C

  • Seite 1 Siehe Sicherheitshinweise für alle K3HB-R/-P/-C auf Seite 29. Aufbau der Produktbezeichnung ■ Bestellschlüssel Basiseinheiten und Optionsmodule können einzeln oder als Sets bestellt werden. Basiseinheiten Basiseinheiten mit Optionsmodulen K3HB-C @ K3HB-C@-@@@ 2 3 4 2. Codes für Sensorspannungsversorgung/Ausgangsart 1. Eingangssensor-Codes NB: NPN-Eingang/Spannungsimpulseingang...
  • Seite 2: Technische Daten

    Hinweis: 1. Modelle mit DC-Spannungsversorgung erfordern bei Einschalten der Spannungsversorgung eine Steuerstrom-Versorgung von ca. 1 A pro Einheit. Besonders zu beachten ist dies bei Einsatz von zwei oder mehr Modellen mit DC-Spannungsversorgung. Es wird ein Netzteil der OMRON S8VS-Serie empfohlen. 2. Bei DeviceNet-Modellen der Serie K3HB darf nur der mitgelieferte DeviceNet-Steckverbinder verwendet werden. Die mitgelieferten Crimp-Kabelschuhe sind für dünne Kabel.
  • Seite 3: Eigenschaften

    EN61000-4-5: 1 kV Leitung (Versorgungsleitung), 2 kV Erdung (Versorgungsleitung) Störfestigkeit gegen leitungsgeführte Störgrößen EN61000-4-6: 3 V (0,15 bis 80 MHz) Störfestigkeit gegen Netzfrequenz-Magnetfeld EN61000-4-8: 30 A/m (50 Hz) dauerhaft Störfestigkeit gegen Spannungsabfall/-unterbrechung EN61000-4-11: 0,5 Zyklen, 0°, 180°, 100 % (Nennspannung) K3HB-C Auf-/Abwärtsimpulszähler mit Anzeige...
  • Seite 4: Betrieb

    Kurzgeschlossen Offen Benötigt mindestens die Hälfte der minimalen Signalweite. Ist weniger als die Hälfte vorhanden, kann ein Fehler von ±1 auftreten. Einstellung der Eingangsart Schließer: Span- Öffner: Span- nungsimpuls nungsimpuls hoch niedrig Kontaktfreier oder Spannungsimpulseingang Kontakt K3HB-C Auf-/Abwärtsimpulszähler mit Anzeige...
  • Seite 5 Weg von 0,5 m ausgibt: Länge pro Impuls = 500 mm (0,5 m) ÷ 250 = 2. 1. Der Vorskalierungswert für den K3HB-C wird mit Hilfe der Mantisse X × Exponent Y eingerichtet, so dass der Vorskalierungswert = 2,0000 × 10°, X = 2,000 und Y = 00 beträgt.
  • Seite 6: Gemeinsam Für Alle Modelle K3Hb-R/-P/-C

    (±0,15 V bei max. 1 V und keine Ausgabe für 0 V) Serieller Kommunikationsausgang E/A-Nennwerte des BCD-Ausgangs (Eingangssignal-Logik: negativ) Eigenschaft RS-232C, RS-485 Kommunikationsmethode Halbduplex E/A-Signalbezeichnung Eigenschaft Nennwert Synchronisationsverfahren Stopp-Start-Synchronisierung (asynchron) Eingän- K3HB-R/P K3HB-C Eingangssignal Potenzial- Baudrate 9600/19200/38400 Bit/s freier ABFRAGE ABFRAGE Kontaktein- HALTEN KOMPEN- Zeichencodierung ASCII...
  • Seite 7: Devicenet-Kommunikation

    DeviceNet-Kommunikation Kommunikationsprotokoll Entspricht DeviceNet Master-Slave-Verbindung (Abfrage, Bit-Strobe, COS, zyklisch) Unterstützte Dezentrale E/A- Kommunikati- Kommunikation Entspricht DeviceNet-Kommunikations-Standards. onsarten E/A-Zuordnungen Zuordnung aller E/A-Daten mit Hilfe des Konfigurators. Zuordnung aller Daten, wie z. B. DeviceNet-spezifische Parameter und Variablenbereich für Digitalanzeigen. Eingangsbereich: max. 2 Blöcke, 60 Worte Ausgangsbereich: max.
  • Seite 8: Anschlüsse

    (HONDA TSUSHIN KOGYO CO., LTD). 80 mA 80 mA Spannungs- − versorgung Spezialkabel (gesondert erhältlich) K32-BCD (OMRON) <L2A> <L1A> (HDR-E50MAG1 mit 0,3-m-Kabel) Sensorspannungsversorgung Das BCD-Bezugspotenzial wird gemeinsam genutzt. Die auf der obigen Abbildung als leere (weiße) Kästchen dargestellten Stifte wurden entfernt.
  • Seite 9: Bcd-Ausgangskabel

    • Spezialkabel (gesondert erhältlich) KOMPENSATION K32-DICN (OMRON) 3,9 kΩ (XG4M-1030 mit 3 m Kabel) Die folgenden Signale hängen vom Modell ab. S-TMR: Nur vom K3HB-R verwendet. KOMPENSATION: Nur vom K3HB-C verwendet. BCD-Ausgangskabel Produktbe- Ansicht Stiftbelegung zeichnung K32-BCD Ende für angeschlossenes Gerät...
  • Seite 10: Reduktionskurve Für Sensorspannungsversorgung (Referenzwerte)

    ■ Reduktionskurve für Sensorspannungsversorgung (Referenzwerte) Bei 12 V −20 −10 Umgebungstemperatur (°C) Hinweis: 1. Die oben angegebenen Werte wurden unter Testbedingungen bei Standardmontage erzielt. Die Reduktionskurve verändert sich mit den Montagebedingungen. Achten Sie auf die entsprechende Einstellung. 2. Interne Bauteile können in ihrer Leistung nachlassen oder beschädigt werden. Verwenden Sie die Digitalanzeige nicht außerhalb des Reduktionsbereichs (d.h.
  • Seite 11: Zeitablaufdiagramm Des Bcd-Ausgangs

    Sicherheitshinweise für die Benutzung und sonstige nützliche Informationen zur Verwendung der Digitalanzeige finden Sie im folgenden Handbuch: K3HB-R/P/C Digitalanzeige Bedienerhandbuch (Cat. No. N136) Das Handbuch kann von der folgenden Webseite im PDF-Format heruntergeladen werden: OMRON Industrial Web http://www.fa.omron.co.jp. K3HB-R/-P/-C Gemeinsam für alle Modelle...
  • Seite 12: Bezeichnungen Der Komponenten Und Ihrer Funktionen

    Funktion Leuchtanzeige Leuchten in der RUN-Ebene auf, wenn HH, H, die Grenzwert-Sollwerte HH, H, L oder L, LL LL angezeigt werden. K3HB-C Funktion Leuchtanzeige Leuchtet auf, wenn Parameter mit Teach-In- Möglichkeit angezeigt werden. Leuchten in der RUN-Ebene auf, wenn 5, 4, 3,...
  • Seite 13: Abmessungen

    Die Neoprendichtung gewährleistet hohe Wasserbeständigkeit gemäß NEMA 4X. Je nach Betriebsumgebung kann die Neoprendichtung verschleißen, schrumpfen oder hart werden, sodass ein Austausch der Dichtung erforderlich wird. Wenden Sie sich in diesem Fall an Ihre OMRON-Vertretung. K3HB-R/-P/-C Gemeinsam für alle Modelle...
  • Seite 14: Hauptfunktionen

    Die Tastenverriegelung begrenzt durch Tasten hervorgerufene F4: Zeitband Ebenen- oder Parameterwechsel, um ungewollte Betätigungen von Tasten und Fehlfunktionen zu vermeiden. F5: Längenmessung F6: Intervall Die K3HB-C hat die folgenden drei Funktionen zum Empfangen und Anzeigen von Eingangsimpulsen. F1: Individuelle Eingänge F2: Phasendifferenzeingänge F3: Impulszählungseingang Filter...
  • Seite 15 Ausgänge Anzeige R P C Schaltverhalten der Anzeigewert-Auswahl disp R P C out-p Grenzwert-Schaltausgänge Der Anzeigewert kann auf den Istwert, Maximal- oder Minimalwert Für Schaltausgänge können Standard-, Zonen- und Niveau- eingestellt werden. Schaltausgangverhalten ausgewählt werden. R P C Anzeige-Farbauswahl color Hysterese Die Farbe der Istwertanzeige kann auf grün oder rot eingestellt Verhindert ein Prellen von Schaltausgängen, wenn der Messwert um...
  • Seite 16: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise ■ Sicherheitshinweise Vorsichtsmaßnahmen zur sicheren Verwendung !VORSICHT 1. Betreiben Sie das Gerät nicht an folgenden Orten. Berühren Sie die Klemmen nicht bei eingeschalteter • Orte, die direkter Wärmestrahlung durch Heizgeräte ausgesetzt sind. Versorgungsspannung. Es besteht die Gefahr eines elektrischen •...
  • Seite 17: Entstörung

    17.Die Ausgänge werden ausgeschaltet, wenn die Betriebsart geändert wird oder Einstellungen initialisiert werden. Beachten Sie diesen Aspekt bei der Einrichtung des Steuerungssystems. 18.Bauen Sie einen externen Schalter oder Stromkreisunterbrecher ein, der den Normen IEC60947-1 und IEC60947-3 entspricht, und kennzeichnen Sie ihn so deutlich, dass die Bedienperson die Spannungsversorgung schnell ausschalten kann.
  • Seite 18: Gewährleistung Und Haftungsbeschränkungen

    DIESE ANSPRÜCHE AUF EINEM VERTRAG, EINER GEWÄHRLEISTUNG, FAHRLÄSSIGKEIT ODER VERSCHULDENSUNABHÄNGIGER HAFTUNG BASIEREN. OMRON ist in keinem Fall haftbar für jedwede Ansprüche, die über den jeweiligen Kaufpreis des Produkts hinausgehen, für das der Haftungsan- spruch geltend gemacht wird. OMRON ÜBERNIMMT IN KEINEM FALL DIE VERANTWORTUNG FÜR GEWÄHRLEISTUNGS- ODER INSTANDSETZUNGSANSPRÜCHE IM HINBLICK AUF DIE PRODUKTE, SOWEIT NICHT DIE UNTERSUCHUNG DURCH OMRON ERGEBEN HAT, DASS DIE PRODUKTE ORD- NUNGSGEMÄSS GEHANDHABT, GELAGERT, INSTALLIERT UND GEWARTET WURDEN UND KEINERLEI BEEINTRÄCHTIGUNG DURCH...
