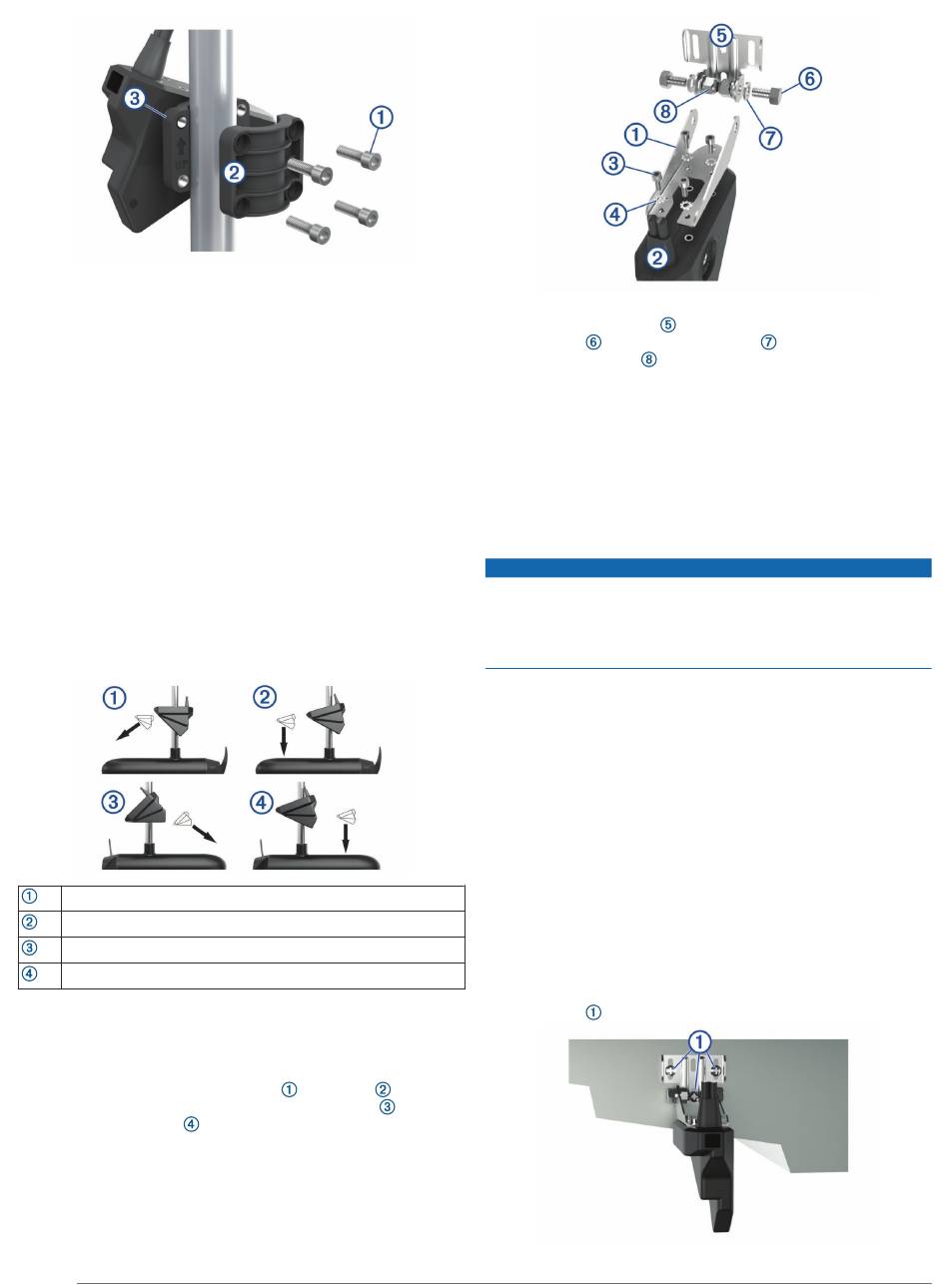

Garmin PANOPTIX LIVESCOPE Installationsanweisungen Seite 4

2
Befestigen Sie das Schwingerkabel am Motorschaft oder an
einer anderen sicheren Stelle.
3
Führen Sie das Geberkabel zum Montageort des
Echolotmoduls. Ergreifen Sie dabei folgende
Vorsichtsmaßnahmen.
• Verlegen Sie das Kabel nicht zusammen mit
Elektroleitungen oder anderen elektrischen Störquellen.
• Verlegen Sie das Kabel so, dass es beim Herunterlassen
und Einholen des Elektro-Bootsmotors nicht eingeklemmt
wird.
4
Positionieren Sie den Geber im gewünschten Winkel
(Ausrichtung des Schafts des Elektro-Bootsmotors,
Seite 4).
Ausrichtung des Schafts des Elektro-Bootsmotors
Der Montagewinkel hängt davon ab, auf welcher Seite des
Schafts des Elektro-Bootsmotors die Halterung montiert wird,
sowie auch vom gewünschten Sichtfeld.
TIPP: Es ist kein Werkzeug erforderlich, um die Ausrichtung von
der Sicht nach vorne zur Sicht nach unten zu ändern. Drehen
Sie die Halterung um eine Stufe, um die Ausrichtung von der
Sicht nach vorne zur Sicht nach unten zu ändern.
Backbordseite, Sicht nach vorne
Backbordseite, Sicht nach unten
Steuerbordseite, Sicht nach vorne
Steuerbordseite, Sicht nach unten
Installieren des Gebers an einem
Heckspiegel
Zusammensetzen der Heckspiegelhalterung
1
Befestigen Sie die Geberhalterung
Verwenden Sie dazu die Befestigungsschrauben
Sicherungsscheiben
4
am Geber
.
2 Befestigen Sie die Geberhalterung an der
Heckspiegelhalterung
Schrauben
Sicherungsmuttern
HINWEIS: Für die Schrauben wird ein Drehmoment von
20 Nm (15 lbf-ft) empfohlen.
HINWEIS: Falls aufgrund des am Heckspiegel montierten
Gebers zu viel Spritzwasser entsteht, können Sie einen
Spritzschutz bestellen und zwischen dem Geber und der
Halterung montieren. Rufen Sie die Website
auf, oder wenden Sie sich an einen Garmin Händler, um
Informationen zu optionalem Zubehör zu erhalten.
Befestigen des gesamten Systems am Heckspiegel
Wenn Sie die Halterung in Glasfasermaterial einlassen und
festschrauben, wird die Verwendung eines Senkkopfbohrers
empfohlen, um die Ansenkung nur durch die oberste Gelcoat-
Schicht zu bohren. Dadurch wird Rissen in der Gelschicht beim
Anziehen der Schrauben vorgebeugt.
1
Platzieren Sie die Geberhalterung so, dass sich die
Oberseite des Gebers unter dem Heckspiegel befindet.
2
Verwenden Sie die Heckspiegelhalterung als Schablone, und
kennzeichnen Sie die Positionen der Löcher.
3
Wickeln Sie in einem Abstand von 4 mm (
Spitze eines 19-mm-Bohrers (
um den Bohrer, damit die Vorbohrungen nicht zu tief gebohrt
werden.
4
Platzieren Sie bei der Installation der Halterung auf Glasfaser
einen Streifen Klebeband über der Position der Vorbohrung,
um Rissen in der obersten Gelcoat-Schicht vorzubeugen.
5
Bringen Sie mit dem 4-mm-Bohrer (
markierten Stellen die Vorbohrungen ca. 19 mm (
an.
6
Tragen Sie seewassertaugliches Dichtungsmittel auf die
mitgelieferten 20-mm-Schrauben auf.
7
Befestigen Sie die Geberhalterung mit den drei 20-mm-
Schrauben
.
und die
. Verwenden Sie dazu die
, die Unterlegscheiben und die
.
HINWEIS
7
/ Zoll) ein Stück Klebeband
10
5
/ Zoll) an den
32
am Heckspiegel.
buy.garmin.com
5
/ Zoll) von der
32
3
/ Zoll) tief
4
