Die Taste kann sowohl in digitalen 2-Draht-Systemen als auch in ViP-
Systemen verwendet werden. Sie besteht aus einem Namensschild
(1.) und einer Ruf-Drucktaste (2.) Die Helligkeit der weißen LED ist auf

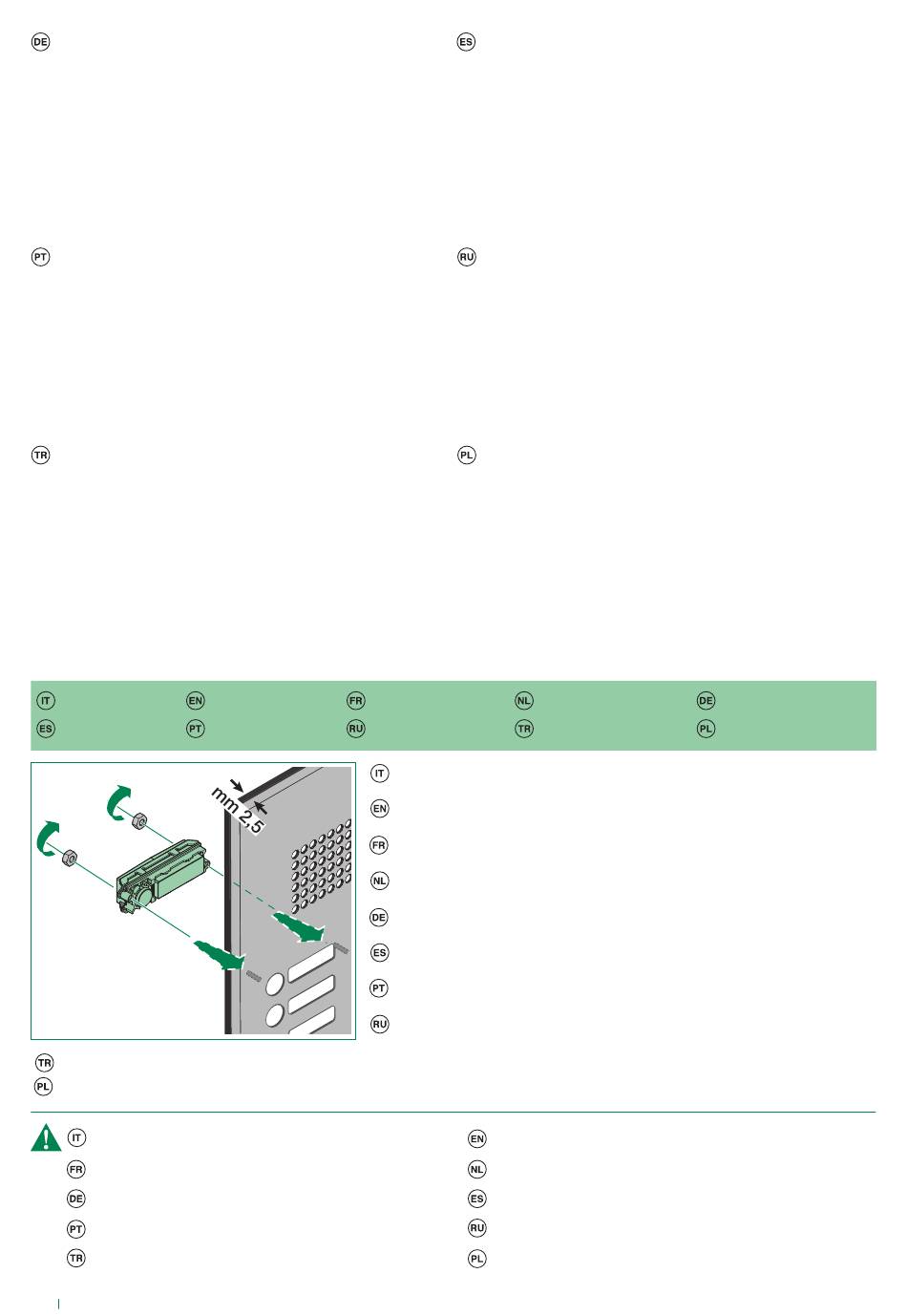

der Rückseite (4.) einstellbar. Die Installation ist hinter einer 2,5 mm
starken Metallplatte vorgesehen.
• Schließen Sie den Art. 3061M Master (5.) an das Audio-/Video-
Modul oder an die nächste Master-Taste über das mitgelieferte
8-polige Kabel (Länge 25 cm) an. Der Artikel 3061M verfügt
über Elektronik für die Steuerung von 3 Slave-Tasten (3.) Die
Steckverbinder P2, P3, P4 verwenden.
• Schließen Sie den Art. 3061S Slave (6.) an die entsprechende master-
Taste über das mitgelieferte 4-polige Kabel (Länge 12 cm) an.
Botão utilizável quer em instalações digitais de 2 fios, quer instalações
ViP, composto por um porta-etiquetas (1.) e um botão de chamada (2.).
A luminosidade do LED branco pode ser regulada na parte posterior (4.)
A instalação está prevista em placas de metal com 2,5 mm de espessura.
• Ligar o art. 3061M master (5.) ao módulo áudio/vídeo ou ao botão
master seguinte através do cabo de 8 pólos (25 cm de comprimento)
fornecido. O art. 3061M possui electrónica para a gestão de 3
botões slave (3.) Utilizar os conectores P2, P3, P4.
• Ligar o art. 3061S slave (6.) ao respectivo botão master através do
cabo de 4 pólos (12 cm de comprimento) fornecido.
Hem 2 kablolu dijital sistemlerde hem de ViP sistemlerde kullanılabilen,
bir isim kartı (1.) ve çelikten yapılmış bir basmalı arama düğmesinden
(2.) oluşan. Beyaz LED'in parlaklığı, arka kısımdan (4.) ayarlanabilir.
Kurulumun, 2,5 mm kalınlığında metal plaka üzerine yapılması
öngörülmüştür.
• Ürün no. 3061M master portunu (5.) ses/video modülüne veya
ürünle birlikte verilen 8 kutuplu kablo (uzunluğu 25 cm) vasıtasıyla bir
sonraki master düğmesine bağlayın. Ürün no. 3061M, 3 adet slave
düğmelerinin (3.) yönetimi için elektronik devre ile donatılmıştır P2,
P3, P4 konnektörlerini kullanınız.
• Ürün no. 3061S slave portunu (6.) ürünle birlikte verilen 4 kutuplu
kablo (uzunluğu 12 cm) vasıtasıyla ilgili master düğmesine bağlayın.
Installazione
Instalación
2
Özelleştirilmiş metal plakaların oluşturulması için gerekli olan ürün no. 3061M, ürün no. 3061A kotaları pro.comelitgroup.com internet sitesinde verilmiştir
Wartości art. 3061M, art. 3061S, niezbędne do wykonania niestandardowych płytek metalowych, dostępne są na stronie pro.comelitgroup.com
Pulire con un panno inumidito con acqua.
Evitare alcol e altri prodotti aggressivi.
Nettoyer avec un chiffon imbibé d'eau.
Éviter d'utiliser de l'alcool ou d'autres produits agressifs.
Das Gerät mit einem feuchten Tuch reinigen.
Dazu keinen Alkohol oder ähnliche aggressive Substanzen verwenden.
Limpar com um pano humedecido em água.
Não utilizar álcool e outros produtos agressivos
Su ile nemlendirilmiş bir bez ile temizleyin.
Alkol ve diğer agresif kimyasal ürünleri kullanmayın.
2
Installation
Instalação
1
Pulsador que se puede utilizar en instalaciones digitales de 2 hilos y en
instalaciones ViP, formado por un tarjetero (1.) y un botón de llamada
de pulsar (2.) La luminosidad del LED blanco se puede regular por
detrás (4). La instalación se ha previsto en placas metálicas de 2,5 mm
de espesor.
• Conectar el art. 3061M master (5.) al módulo audio/vídeo o al pulsador
master siguiente mediante el cable de 8 polos (25 cm de longitud)
suministrado de serie. El artículo 3061M está dotado con electrónica
para gestionar 3 pulsadores slave (3.) Utilizar los conectores P2, P3
y P4.
• Conectar el art. 3061S slave (6.) al correspondiente pulsador master
mediante el cable de 4 polos (12 cm de longitud) suministrado de serie.
Клавиша, используемая как в 2-проводных цифровых системах,
так и в системах ViP, состоит из держателя именного ярлыка
(1.) и нажимной кнопки вызова (2.). Яркость белого светодиода
регулируется с задней стороны (4.). Монтируется на металлических
пластинах толщиной 2,5 мм.
• Подключите арт. 3061M master (5.) к аудио/видеоблоку или
последующей кнопке master с помощью кабеля с 8-полюсным
разъемом (длиной 25 см). Арт. 3061M оснащен электроникой для
управления 3 кнопками slave (3.). Используйте разъемы P2, P3, P4.
• Подключите арт. 3061S slave (6.) к соответствующей кнопке
master с помощью прилагаемого кабеля с 4-полюсным разъемом
(длиной 12 см).
Przycisk, który może być używany zarówno w instalacjach cyfrowych
dwuprzewodowych jak i ViP, składający się z uchwytu na etykiety
(1.) oraz klawisza wywołania (2.) Jasność białej diody LED można
regulować z tyłu (4.). Instalacja jest przewidziana na metalowych
płytkach o grubości 2,5 mm.
• Podłączyć art. 3061M master (5) do modułu audio/wideo lub
do następnego przycisku master za pomocą dostarczonego
8-biegunowego kabla (o długości 25 cm). Artykuł 3061M wyposażony
jest w elektronikę do zarządzania 3 przyciskami slave (3) Użyć złączy
P2, P3, P4.
• Podłączyć art. 3061S slave (6) do danego przycisku master za
pomocą dostarczonego 4-biegunowego kabla (o długości 12 cm).
Montage
Installatieprocedure
Установка
Kurulum
Le quote dell'art. 3061M, art. 3061S, necessarie per la realizzazione di placche metalliche
personalizzate, sono disponibili al sito pro.comelitgroup.com
The measurements of art. 3061M and art. 3061S, required for the creation of custom metal
plates, are provided on the website pro.comelitgroup.com
Les cotes de l'art. 3061M, art. 3061S, nécessaires pour la réalisation de platines métalliques
personnalisées, sont disponibles sur le site pro.comelitgroup.com
De waarden van art. 3061M en art. 3061S die nodig zijn voor het realiseren van
gepersonaliseerde metalen afdekramen, zijn beschikbaar via de site pro.comelitgroup.com
Für die Maßangaben des Art. 3061M, Art. 3061S, die für die Anfertigung personalisierter
Namensschilder notwendig sind, wird auf die Website pro.comelitgroup.com verwiesen
Las cotas de los artículos 3061M y 3061S, necesarias para realizar las placas metálicas
personalizadas, se encuentran disponibles en el sitio pro.comelitgroup.com
As dimensões do art. 3061M, art. 3061S, necessárias para realizar as placas de metal
personalizáveis, estão disponíveis no site pro.comelitgroup.com
Размеры арт. 3061M и арт. 3061S, необходимые для выполнения персонализированных
металлических пластин, указаны на сайте pro.comelitgroup.com
Clean using a damp cloth.
Do not use alcohol or other aggressive products.
Reinigen met een met water bevochtigde doek.
Vermijd het gebruik van alcohol en andere agressieve producten
Limpiar con un paño humedecido en agua.
No usar alcohol ni otros productos agresivos.
Производите чистку с помощью увлажненной водой ткани. Избегайте
применения спиртовых и других агрессивных растворов.
Czyścić wilgotną szmatką. Do czyszczenia nie używać alkoholu ani innych
agresywnych substancji.
Installationsprozedur
Instalacja
