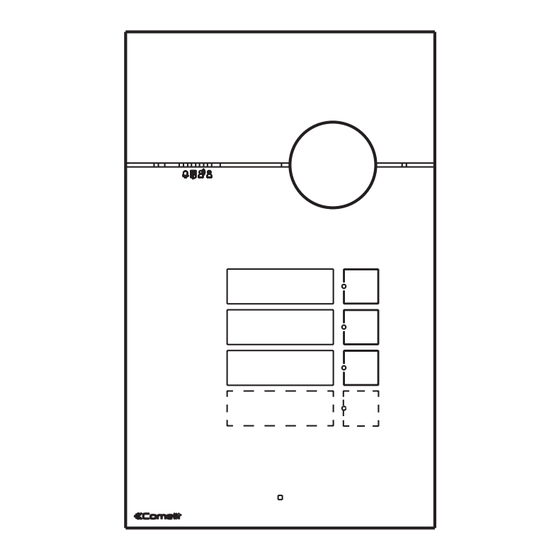

- Seite 1 TECHNISCHES HANDBUCH Audio-Außensprechstelle 316 Analog Art. 30(01-12)XAB und Audio/Video - Außensprechstelle 316 Analog Passion.Technology. Design. Art. 30(01-12)XVB...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise Beschreibung ................... 3 Technische Eigenschaften .............. 5 Serie XVB ....................5 Serie XAB ....................5 Installation ..................6 Einbau des Tastenfelds ................9 Einsetzen der Namensschilder ...............9 Anlagenleistungen und Schaltpläne ..........10... -
Seite 3: Beschreibung
Inkl. Unterputzgehäuse und verborgene Befestigungsschrauben. • Die Serie XVB umfasst Audio/Video-Türstationen für den Einsatz in (reinen 2-Draht-Systemen) “Building Kit”. • Die Serie XAB umfasst Audio-Türstationen für den Einsatz in (reinen 2-Draht-Systemen) “Building Kit”. Serie XVB 3001XVB 3003XVB 3002XVB 3005XVB 3007XVB 3004XVB... - Seite 4 3a. 3b. 1. Farbkamera (nur Serie XVB) 3a. stecker für 8-poliges Kabel. 2. Vorprogrammierte Ruftasten. 3b. JP1 Aktivierung RC-Netz für Filter des Türschlosses an den Relaiskontakten 3. Anschluss-Klemmleiste: SE+ SE- anschluss für elektrisches Türschloss 4. Dipschalter für die Programmierung der Funktionen und gemeinsamer Kontakt des Relais der Einstellung des Teilnehmercodes.
-
Seite 5: Technische Eigenschaften
Technische Eigenschaften Serie XVB WESENTLICHE MERKMALE Simplebus Top system Nein Kompatibel mit dem System Building Kit Vip system Nein Audiosystem Nein Audio-/Videosystem Farbkamera Farben Video-Kodierung Mpeg Sensortype 1/3'' CCD Horizontale Auflösung (TVL) 540TVL Min. Beleuchtungsstärke (lux) 0,35lux Objektivgröße 3,6mm Kameraausrichtung Klemmen L L V+ V- RTE DO GND SE- SE+ COM NC NO Mikrofon... -
Seite 6: Installation
Installation Die in der Verpackung enthaltenen Styroporblöcke verwenden. 182 mm 182 mm 164 mm 164 mm... -
Seite 9: Einbau Des Tastenfelds
Einbau des Tastenfelds DIM. C DIM. D 300(1-2)XVB 227,5 mm 164 mm 300(1-2)XAS - 300(1-2)XAB 300(3-4)XVB 273,5 mm 164 mm 300(3-4)XAS - 300(3-4)XAB 300(5-6)XVB 323 mm 164 mm 300(5-6)XAS - 300(5-6)XAB 300(7-8-9)XVB 388,5 mm 164 mm 300(7-8-9)XAS - 300(7-8-9)XAB 300(10-11-12)XVB 300(10-11-12)XAS - 300(10-11- 457,5 mm 164 mm... -
Seite 10: Anlagenleistungen Und Schaltpläne
Anlagenleistungen und Schaltpläne Klicken Sie für weitere Informationen über die Anlagenleistungen und für den Aufruf der Installationspläne auf den Typ der Anlage, die am besten Ihren Anforderungen entspricht: • Audio-/Videoanlagen Building KIT für die Installation von Audio-/Videoanlagen des Typs Mehrfamilienhaus. •... - Seite 12 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
