Comelit 3061M Technisches Handbuch

IT
MANUALE
TECNICO
ES
MANUAL
TÉCNICO
Art. 3061M pulsante master - Art. 3061S pulsante slave Art. 3061M pulsante master - Art. 3061S pulsante slave
Art. 3061M master button - Art. 3061S slave button Art. 3061M master button - Art. 3061S slave button
Art. 3061M bouton maître - Art. 3061S bouton esclave Art. 3061M bouton maître - Art. 3061S bouton esclave
Art. 3061M master drukknop - Art. 3061S slave drukknop Art. 3061M master drukknop - Art. 3061S slave drukknop
Art. 3061M Master-Taste - Art. 3061S Slave-Taste Art. 3061M Master-Taste - Art. 3061S Slave-Taste
Art. 3061M pulsador master - Art. 3061S pulsador slave Art. 3061M pulsador master - Art. 3061S pulsador slave
Art. 3061M botão master - Art. 3061S botão slave Art. 3061M botão master - Art. 3061S botão slave
Art. 3061M кнопке master - Art. 3061S кнопке slave Art. 3061M кнопке master - Art. 3061S кнопке slave
Art. 3061M master düğmesine - Art. 3061S slave düğmesine Art. 3061M master düğmesine - Art. 3061S slave düğmesine
Art. 3061M przycisku master - Art. 3061S przycisku slave
Pulsante utilizzabile sia in impianti digitali 2 fili che impianti ViP,
composto da un porta cartellino (1.) e un tasto di chiamata a
pressione (2.) La luminosità del LED bianco è regolabile sul retro (4.).
L'installazione è prevista su placche metalliche di spessore 2,5 mm.
• Collegare l'art. master 3061M (5.) al modulo audio/video o al
successivo pulsante master tramite il cavo 8 poli (lunghezza 25 cm)
fornito a corredo. L'articolo 3061M è dotato di elettronica per la
gestione di 3 pulsanti slave (3.) connettori P2, P3, P4.
• Collegare l'art. slave 3061S (6.) al relativo pulsante master tramite
cavo 4 poli (lunghezza 12 cm) fornito a corredo.
Bouton utilisable aussi bien sur des systèmes numériques 2 fils que
sur des systèmes VIP, avec un porte-étiquette (1.) et une touche
d'appel (2.) La luminosité de la LED blanche est réglable à l'arrière (4.)
Peut être installé sur des platines métalliques de 2,5 mm d'épaisseur.
• Connecter l'art. 3061M maître (5.) au module audio/vidéo ou au
bouton maître qui suit à travers le câble 8 fils (longueur 25 cm) fourni.
La composante électronique de l'article 3061M assure la gestion de
3 boutons esclave (3.) Utiliser les connecteurs P2, P3, P4.
• Connecter l'art. 3061S esclave (6.) au bouton maître correspondant
à travers le câble 4 fils (longueur 12 cm) fourni.
Die Taste kann sowohl in digitalen 2-Draht-Systemen als auch in ViP-
Systemen verwendet werden. Sie besteht aus einem Namensschild
(1.) und einer Ruf-Drucktaste (2.) Die Helligkeit der weißen LED ist auf
der Rückseite (4.) einstellbar. Die Installation ist hinter einer 2,5 mm
starken Metallplatte vorgesehen.
• Schließen Sie den Art. 3061M Master (5.) an das Audio-/Video-
Modul oder an die nächste Master-Taste über das mitgelieferte
8-polige Kabel (Länge 25 cm) an. Der Artikel 3061M verfügt
über Elektronik für die Steuerung von 3 Slave-Tasten (3.) Die
Steckverbinder P2, P3, P4 verwenden.
• Schließen Sie den Art. 3061S Slave (6.) an die entsprechende master-
Taste über das mitgelieferte 4-polige Kabel (Länge 12 cm) an.
EN
TECHNICAL
MANUAL
PT
MANUAL
TÉCNICO

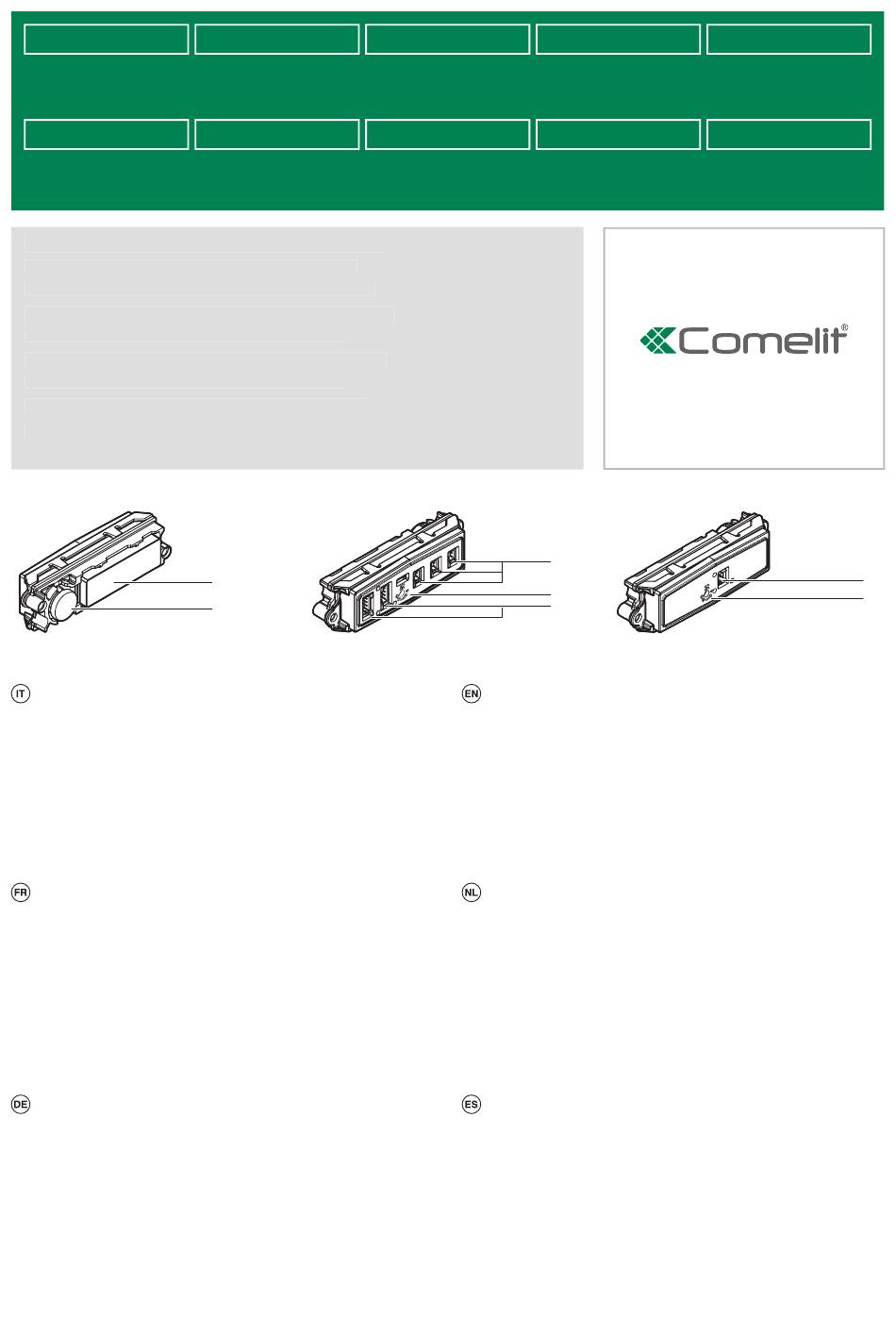

Art. 3061M
1.
2.
FR
MANUEL
TECHNIQUE
RU
ТЕХНИЧЕXСКОМУ
РУКОВОДСТВУ
3.
4.
5.

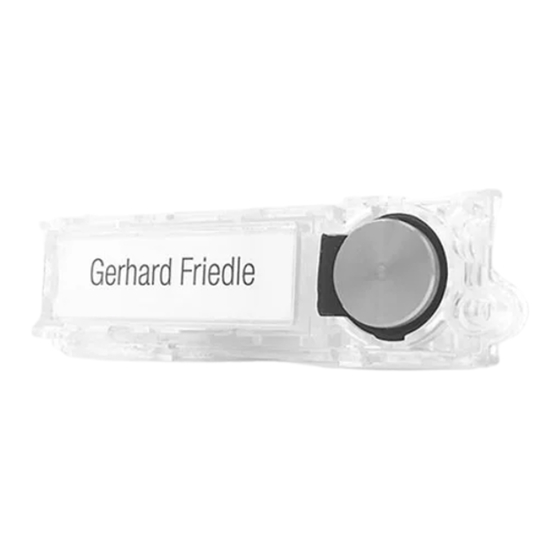

Button can be used in both 2-wire digital systems and ViP systems,
consisting of a nameplate (1.) and a call pushbutton (2.) The brightness
level of the white LED can be adjusted on the back (4.). Installation
should take place on 2.5 mm thick metal plates.
• Connect art. 3061M master (5.) to the audio/video module or to
the next master button by means of the 8-pole cable (length 25 cm)
supplied. Art. 3061M is equipped with electronics to manage 3 slave
buttons (3.). Use connectors P2, P3, P4.
• Connect art. 3061S slave (6.) to the corresponding master button
by means of the 4-pole cable (length 12 cm) supplied.
Drukknop te gebruiken in zowel digitale 2-draads systemen als in ViP-
systemen, bestaande uit een naamkader (1.) en een oproepdruktoets
(2.) De helderheid van de witte led is regelbaar aan de achterzijde (4.)
Bedoeld voor installatie op metalen afdekramen van 2,5 mm dik.
• Sluit art. 3061M master (5.) aan op de audio/videomodule of
op de volgende Master drukknop via de meegeleverde 8-polige
kabel (lengte 25 cm). Artikel 3061M is voorzien van stroom voor
het beheer van 3 slave drukknoppen (3.) Gebruik de connectors
P2, P3, P4.
• Sluit art. 3061S slave (6.) aan op de betreffende master drukknop
via de meegeleverde 4-polige kabel (lengte 12 cm).
Pulsador que se puede utilizar en instalaciones digitales de 2 hilos y en
instalaciones ViP, formado por un tarjetero (1.) y un botón de llamada
de pulsar (2.) La luminosidad del LED blanco se puede regular por
detrás (4). La instalación se ha previsto en placas metálicas de 2,5
mm de espesor.
• Conectar el art. 3061M master (5.) al módulo audio/vídeo o al
pulsador master siguiente mediante el cable de 8 polos (25 cm
de longitud) suministrado de serie. El artículo 3061M está dotado
con electrónica para gestionar 3 pulsadores slave (3.) Utilizar los
conectores P2, P3 y P4.
• Conectar el art. 3061S slave (6.) al correspondiente pulsador master
mediante el cable de 4 polos (12 cm de longitud) suministrado de
serie.
NL
TECHNISCHE
HANDLEIDING
TR
TEKNIK
KILAVUZU
Passion.Technology. Design.
Art. 3061S
DE
TECHNISCHES
HANDBUCH
PL
INSTRUKCJA
TECHNICZNA
6.
4.
