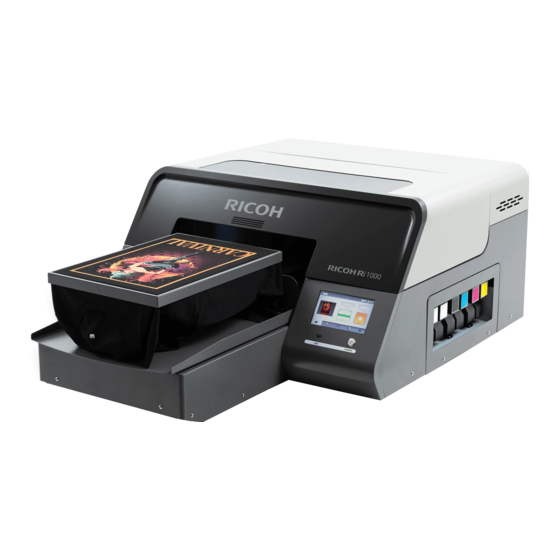

Ricoh Ri 1000 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Ricoh Anleitungen
  4. Drucker
  5. Ri 1000
  6. Benutzerhandbuch
Ricoh Ri 1000 Benutzerhandbuch

Ricoh Ri 1000 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
RICOH
Ri 1000
Benutzerhand
buch
Lesen Sie für einen sicheren und korrekten Gebrauch vor der Verwendung der Maschine die Sicherheitsinformationen
im Abschnitt Sicherheitsinformationen und in der Schnellinstallationsanleitung.
Version 1.2.1
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ricoh Ri 1000

Inhaltszusammenfassung für Ricoh Ri 1000

  • Seite 1 RICOH Ri 1000 Benutzerhand buch Lesen Sie für einen sicheren und korrekten Gebrauch vor der Verwendung der Maschine die Sicherheitsinformationen im Abschnitt Sicherheitsinformationen und in der Schnellinstallationsanleitung. Version 1.2.1...
  • Seite 2 Wo anfragen? Wenden Sie sich bei Fragen an Ihren Vertriebs- oder Servicevertreter. Rev. Datum Autor Beschreibung 28.09.2018 J. Manzano Erste Ausgabe 01.10.2018 J. Manzano Rev 1.1 19.10.2018 J. Manzano Rev 1.2 1.2.1 04.02.2019 J. Manzano Rev 1.2.1...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Zum Lesen des Handbuchs .............................. 6 Sicherheitssymbole für diese Maschine .......................... 7 Bevor Sie beginnen ..............................8 1.2 Identifikation des Teils ............................11 1.3 Wichtig ................................. 13 1.4 Installation ................................14 Platzbedarf für Drucker ............................14 Einrichten Ihres Druckers ............................15 1.5 Bedienfeldfunktionen ............................
  • Seite 4 [Anwendungsverfahren der Vorbehandlung] ......................69 5.1 Untergrund ................................72 5.2 Untergrund-Tab-Einstellungen ..........................73 5.3 Untergrundanpassungen ............................76 5.4 Choke ................................... 78 5.5 Reinweiß ................................80 5.6 Wählen Sie die zu Entfernende Randfarbe ......................82 5.7 Fixieren des Bilds mit Hitzebehandlung ........................ 83 Wartung .................................

  • Seite 6: Zum Lesen Des Handbuchs

    Zum Lesen des Handbuchs Haftungsausschluss Der Inhalt dieses Handbuchs kann ohne vorherige Ankündigung geändert werden. Bis zum durch geltende Gesetze höchstzulässigem Maß ist der Hersteller unter keinen Umständen haftbar für jegliche Schäden aller Art, die sich aus Fehlfunktionen dieser Maschine, Verlusten der registrierten Daten oder der Nutzung oder Nicht-Nutzung dieses Produkts und der dazugehörigen Bedienungsanleitungen ergeben.

  • Seite 7: Sicherheitssymbole Für Diese Maschine

    RICOH Ri 1000 Benutzerhandbuch Sicherheitssymbole für diese Maschine Die Bedeutungen der Sicherheitssymbole für diese Maschine sind wie folgt: Vorsicht Verbot Allgemeines obligatorisches Handlungszeichen Nicht berühren Vorsicht, Hände oder Arme können sich verfangen Vorsicht, Gefahr eines Stromschlags Vorsicht, heiße Oberfläche Warnung; Laserstrahl...

  • Seite 8: Bevor Sie Beginnen

    RICOH Ri 1000 Benutzerhandbuch Bevor Sie beginnen Inhalt der Zubehörbox: Netzkabel: NA Genix Ethernetkabel Genix Abfallflasche Abfallschlauch Mittlere Platte Mittlerer Rahmen Schwarze vorbehandelte T-Shirts...
  • Seite 9 RICOH Ri 1000 Benutzerhandbuch Wartungsartikel Reinigungsflüssigkeit Reinigungs-Applikatoren Fusselfreie Tücher Heißdruck-Papier Fett 5er- Polyethylen-Handschuhe Rakel Spritzen-Kit Reinigungsflüssigkeit 6er- (Set)
  • Seite 10 RICOH Ri 1000 Benutzerhandbuch 6er- W1W2KCMY Tintensatz Vorbehandlung 64 Unzen Handbuch Sicherheits- & Schnellinstallationsanleitung Benutzerhandbuch...

  • Seite 11: Identifikation Des Teils

    RICOH Ri 1000 Benutzerhandbuch 1.2 Identifikation des Teils...
  • Seite 12 RICOH Ri 1000 Benutzerhandbuch Kopfkappe Verhindert, dass der Druckkopf austrocknet Spülkasten Sammelt die auslaufende Tinte während des Spülvorgangs. Wischer Wenn eine Meldung erscheint, ersetzen Eine Gummiplatte zum Abwischen der Tinte auf dem Druckkopf Wagen Darunter befindet sich der Druckkopf und die Kopfdüse.

  • Seite 13: Wichtig

    RICOH Ri 1000 Benutzerhandbuch 1.3 Wichtig SCHALTEN SIE DEN DRUCKER NICHT AUS  Dieser Drucker zirkuliert die Tinte regelmäßig intern und führt automatische Druckkopfreinigung durch. Wenn Sie den Drucker längere Zeit nicht verwenden, muss er mit Reinigungslösung aufgefüllt werden Führen Sie die Wartung wie im Wartungsplan angegeben aus ...

  • Seite 14: Installation

    RICOH Ri 1000 Benutzerhandbuch 1.4 Installation Platzbedarf für Drucker Installationsp latzbedarf: Draufsicht Installationsplat Installationsp zbedarf: latzbedarf: Seitenansicht Seitenansicht...

  • Seite 15: Einrichten Ihres Druckers

    RICOH Ri 1000 Benutzerhandbuch Einrichten Ihres Druckers...
  • Seite 16 RICOH Ri 1000 Benutzerhandbuch An Ihren Drucker ist ein Tuch über das Ablaufventil geklebt. Führen Sie die folgenden Schritte aus:...
  • Seite 17 RICOH Ri 1000 Benutzerhandbuch Warnung Der Drucker kann nicht erkennen, ob die Abfallflasche angeschlossen ist. Bitte achten Sie darauf, dass die Abfallflasche korrekt angeschlossen ist Wenn während der ersten Tintenbefüllung die Abdeckung geöffnet wird, wird das Verfahren angehalten. Halten Sie zum Fortfahren die Power-Taste gedrückt, um den Drucker neu zu starten 1.
  • Seite 18 RICOH Ri 1000 Benutzerhandbuch einsetzen und den Füllvorgang starten. 2. Einsetzen der Tintenkartuschen...
  • Seite 19 RICOH Ri 1000 Benutzerhandbuch  Bitte beachten Sie, dass die einzelnen Kartuschen für ihren jeweiligen Steckpl atz konzipiert sind. WH1 wird in den ersten Steckplatz eingesetzt (direkt nebe n dem Bedienfeld) dann WH2, dann Schwarz, Cyan, Magenta und zuletz t Gelb in Richtung der Rückseite des Druckers 3.

  • Seite 20: Bedienfeldfunktionen

    RICOH Ri 1000 Benutzerhandbuch 1.5 Bedienfeldfunktionen [Drucken-Tab] ① Zeigt den Druckerstatus an. ② Statusleiste- TIPPEN/Ziehen Sie nach unten, um das Status-Bildschirmmenü zu öffnen (unten ge zeigt) ③ Zeigt die Druckertemperatur, die Tintenmenge in den Tintenkartuschen und den Füllstand der Abfallflasche an.

  • Seite 21: [Statusanzeige]

    RICOH Ri 1000 Benutzerhandbuch ⑥ EINSTELLEN/AUSWERFEN- bewegt den Tisch in die Druck-bereit-Position (Tisch zur Rückseite des Druckers) oder WERFEN Sie den Tisch AUS, damit die Medien auf dem Tisch abgelegt werden können. ⑦ STOPP- stoppt alle Bewegungen des Tischs und ermöglicht den Abbruch des Druckauftrags ⑧...

  • Seite 22: [Wartung]

    RICOH Ri 1000 Benutzerhandbuch [Wartung] ① ② ③ ① Druckt ein Düsentest-Musterergebnis aus ② Führt automatisch die Kopfreinigung mit den Systemkomponenten durch ③ Ermöglicht die Freigabe des Wagens. Die Abdeckung kann geöffnet werden, um die Druckköpfe und die Wartungsstation manuell zu reinigen (während der Wartung oder Fehlersuche)

  • Seite 23: [Ausrichtung]

    RICOH Ri 1000 Benutzerhandbuch [Ausrichtung] ③ ② ① ① Druckt ein Einstellungsmuster für die Druckkopfausrichtung für bidirektionalen Druck ② Druckt ein Einstellungsmuster zur Tischwagen-Ausrichtung ③ Druckt ein Einstellungsmuster zur Bestimmung der Druckstart-Position oder zur Bildausrichtung während des Drucks...

  • Seite 24: [Serviceteile-Status]

    RICOH Ri 1000 Benutzerhandbuch [Serviceteile-Status]  Zeigt die aktuelle Nutzung oder den Status (Grün, Gelb, Rot) und das Datum des letzten Austauschs für die Serviceteile an.

  • Seite 25: [Einstellungen]

    RICOH Ri 1000 Benutzerhandbuch [Einstellungen] ① Führt die Steuerung des Tintenpfads durch. ② Netzwerkeinstellung, Werkseinstellungen, MediensensorEin/Aus, Trockenzeit, Temperaturums c h a l t u n g ( C / F ) , H o c h g e s c h w i n d i g k e i t s m o d u s , W e i ß r e i n h e i t s f r e q .

  • Seite 26: Konfiguration Ihres Druckers Über Anarip

    RICOH Ri 1000 Benutzerhandbuch 1.6 Konfiguration Ihres Druckers über AnaRIP Vor der Einrichtung Ihres Druckers müssen Sie die neueste Version der AnaRIP-Software für Ihren Drucker herunterladen. Sie finden diese Software unter www.AnaJet.com/downloads. Suchen Sie die neueste Version von AnaRIP für Ihren spezifischen Drucker. Sie werden anschließend auf eine Seite...

  • Seite 27: [Firewall-Einstellungen]

    RICOH Ri 1000 Benutzerhandbuch [Firewall-Einstellungen] ① Wählen Sie im Dialogfeld WINDOWS-Steuerung WINDOWS DEFENDER FIREWALL aus ② Wählen Sie im linken Rahmen des Dialogs die INBOUND REGELN aus ③ Wählen Sie dann NEUE REGEL im AKTIONSFELD aus...
  • Seite 28 RICOH Ri 1000 Benutzerhandbuch ④ Wählen Sie PROGRAMM und klicken Sie auf WEITER...
  • Seite 29 RICOH Ri 1000 Benutzerhandbuch ⑤ Tippen Sie den Programmpfad ein (z.B. C:\Program Files (x86)\AnaJet\AnaRIP\AnaRIP.exe) oder suchen Sie ihn über die Schaltfläche DURCHSUCHEN ⑥ Wählen Sie WEITER, wenn der Dateipfad ausgewählt wurde...
  • Seite 30 RICOH Ri 1000 Benutzerhandbuch ⑦ Wählen Sie die radiale Schaltfläche VERBINDUNG ERLAUBEN aus und klicken Sie auf WEITER...
  • Seite 31 RICOH Ri 1000 Benutzerhandbuch ⑧ KREUZEN Sie das Kästchen des korrekten PROFILS an, wenn dieses angewendet werden soll *es wird empfohlen, DOMAIN und PRIVAT anzukreuzen*...
  • Seite 32 RICOH Ri 1000 Benutzerhandbuch ⑨ Benennen Sie die Regel und fügen Sie eine Beschreibung hinzu (optional) und wählen Sie dann BEENDEN, wenn Sie fertig sind...

  • Seite 33: [Konfigurieren Sie Die Ip-Adresse Ihres Druckers]

    RICOH Ri 1000 Benutzerhandbuch [Konfigurieren Sie die IP-Adresse Ihres Druckers] o A. Gehen Sie zum Einstellungsblock des Ri 1000 o B. Wählen Sie die OPTION unter dem Einstellungs-Tab o C. Wählen Sie die IP-ADRESSE-Option im Menü-Dialogfeld o D. Geben Sie die STATISCHE IP-ADRESSE ein, die Ihr Drucker verwenden wird ...

  • Seite 34: Konfigurieren Der Ip-Adresse Des Druckers (Windows)

    RICOH Ri 1000 Benutzerhandbuch Konfigurieren der IP-Adresse des Druckers (Windows)  Verbinden Sie das mitgelieferte Ethernetkabel mit dem Ethernet-Port des PC und dem Ethernet- Port des Druckers  Zum direkten Anschluss des Druckers von einem PC, der nicht Teil eines Netzwerks ist. Öffnen...
  • Seite 35 RICOH Ri 1000 Benutzerhandbuch  Tippen Sie IPCONFIG in die erste Zeile der Eingabeaufforderung  Verwenden Sie im Bereich Ethernet Adapter Ethernet die IP-Adresse, aber ändern Sie die letzten 3 Zeichen zu einer Nummer, die für den Drucker und die Subnetzmaske einmalig ist. Im untenstehenden Beispiel haben wir XXX.XXX.XXX.172 verwendet und werden 169.254.248.174...
  • Seite 36 RICOH Ri 1000 Benutzerhandbuch  Geben Sie die neue IP-Adresse und die Subnetzmaske über den Einstellungen-Tab, Optionen, in den Drucker ein IP-Adresse (DHCP muss deaktiviert sein)  Wählen Sie die Änderungsoption und stellen Sie sicher, dass DHCP deaktiviert ist...

  • Seite 37: [Hinzufügen Eines Neuen Druckers Zu Anarip]

    Drucker verwalten im Bereich Ansicht der RIP hinzugefügt werden. Ansicht Drucker verwalten *Standardmäßig hat die AnaRIP-Software die DATEI Ri 1000, 3000 (mP5) und 6000 (mP10) als Optionen aufgeführt. ① Wählen Sie im Dialogfeld DRUCKER VERWALTEN - DRUCKER PER ADRESSE HINZUFÜGEN aus ①...
  • Seite 38 RICOH Ri 1000 Benutzerhandbuch ② ③ ④ Klicken Sie auf HINZUFÜGEN, wenn die IP-ADRESSE bestätigt und richtig ist ⑤ Bestätigen Sie, dass die IP-Adresse den Informationen des Druckers entspricht...

  • Seite 39: Vorbereitung Von Medien Für Den Druck

    RICOH Ri 1000 Benutzerhandbuch Vorbereitung von Medien für den Druck 2.1 Anbringen des Drucktisches am Drucker  Der Tisch wird mit Magneten am Tischgestell montiert, die untenstehend in Schwarz dargestellt sind...
  • Seite 40 RICOH Ri 1000 Benutzerhandbuch  Drehen Sie den Höheneinstellknopf, um den Tisch manuell nach oben zu bewegen. Drehen Sie den Knopf nach LINKS oder nach unten, um die Lücke zwischen dem Druckkopf und dem Tisch zu vergrößern (für dickere Stoffe) ...

  • Seite 41: Auflegen Von Stoffen Auf Den Drucktisch

    RICOH Ri 1000 Benutzerhandbuch 2.2 Auflegen von Stoffen auf den Drucktisch  Legen Sie den Stoff oben auf den Tisch und legen Sie dann den Tischreifen zurück über den Stoff und den Tisch  Hüllen oder legen Sie das Shirt so auf den Tisch, dass nur ein Teil des Kleidungsstücks flach oben auf dem Tisch liegt, ziehen Sie das Kleidungsstück von den Seiten, vorne...
  • Seite 42 RICOH Ri 1000 Benutzerhandbuch  Wenn ein Hindernis erkannt wird, erscheint eine Meldung.  Drücken Sie die AUSWERFEN- Taste, dann EINSTELLEN , um zu bestätigen, dass das Hindernis entfernt wurde.  Hinweis: Ist der Tisch zu weit entfernt, wird die Druckqualität beeinträchtigt. Idealerweise ist das Kleidungsstück 1,5 mm vom Druckkopf entfernt.

  • Seite 43: Einstellen Des Drucktischs In Die Bereit-Position

    RICOH Ri 1000 Benutzerhandbuch 2.3 Einstellen des Drucktischs in die Bereit-Position  Durch Klicken auf EINSTELLEN wird der Tisch in den Drucker eingefügt  Während dieses Vorgangs scannt eine optische Linse die Oberseite des Tischs  Wenn die Hinderniserkennung ein Hindernis erkennt, müssen Sie das Kleidungsstück glätten oder...

  • Seite 44: [Bewegen Des Tischs]

    RICOH Ri 1000 Benutzerhandbuch [Bewegen des Tischs] [Einstellen]  Diese Taste bewegt den Tisch in die Druckposition ※ Wenn der Tisch während dieses Vorgangs stoppt, hat das System ein Hindernis erkannt, das bes eitigt werden muss [Stopp]  Diese Taste stoppt den Drucker während der Bewegung. Wenn Sie Stopp drücken. Der untenstehen...
  • Seite 45 RICOH Ri 1000 Benutzerhandbuch [Auswerfen]  Diese Taste wird verwendet, um den Drucktisch in die Ausgangsposition zurück zu bewegen und für einen anderen Stoff vorzubereiten.

  • Seite 46: Drucken Ihres Bilds

    RICOH Ri 1000 Benutzerhandbuch Drucken Ihres Bilds Sobald Sie alle Einstellungen zur Druckgröße, Position, Qualität und Farbanpassungen durchgeführt haben, können Sie Ihr Design speichern oder Ihr Bild drucken. Siehe Abschnitt 4 zu den Einzelheiten zur Vorbereitung des Bilds für helle Shirts und 5 für dunkle Shirts 1.
  • Seite 47 RICOH Ri 1000 Benutzerhandbuch 2) Auswahl eines Auftrags vom USB-Flash-Speicher Stecken Sie den USB-Speicher in den vorderen USB-Port ein Tippen Sie auf das USB-Symbol Tippen Sie auf die gewünschte Datei zum Drucken und wählen Sie dann das DRUCKEN-Symbol...
  • Seite 48 RICOH Ri 1000 Benutzerhandbuch Der ausgewählte Druck wird als Miniaturvorschau angezeigt 3) Drucken aus dem internen Speicher. Aufträge, die zuvor vom PC gesendet wurden, werden im internen Speicher abgelegt Tippen Sie auf das Symbol Gespeicherter Auftrag Tippen Sie auf die gewünschte Datei zum Drucken und wählen Sie dann das DRUCKEN-Symbol aus...
  • Seite 49 RICOH Ri 1000 Benutzerhandbuch Der ausgewählte Druck wird als Miniaturvorschau angezeigt 4) Drücken Sie zum ABBRUCH eines Druckauftrags die -Taste während des Drucks und das folgende Dialogfeld erscheint Wählen Sie dann die Schaltfläche ABBRUCH, um den aktuellen Druckauftrag zu stoppen.

  • Seite 50: Verwendung Von Anarip Zum Bedrucken Von Hellen Kleidungsstücken

    Verwendung von AnaRIP zum Bedrucken von hellen Kleidungsstücken 4.1 AnaRIP-Raster-Bildprozessor Die Ri 1000 AnaRIP-Drucksoftware steht zum Online-Download unter: http://AnaJet.com/downloads zur Verfügung. AnaRIP ist ein Raster-Bildprozessor (RIP); es ist eine Software, die das Grafikdesign in zum Drucken geeignete Bitmap-Daten umwandelt. Während dieses Vorgangs werden ausgleichende oder Interpolations-Algorithmen auf die Grafikdaten angewandt, die Größe der Tintentropfen und die...

  • Seite 51: Druckerleistung

    RICOH Ri 1000 Benutzerhandbuch RIP-Programms die Druckqualität sehr stark. Im Allgemeinen sind RIP-Programme schwer zu erlernen und werden in einer Produktionsumgebung verwendet. AnaJet hat mit AnaRIP ein leistungsfähiges RIP-Programm entwickelt, das für das Bedrucken von Kleidungsstücken optimiert ist.  Für optimale Ergebnisse finden Sie untenstehend die empfohlenen Bildgrößen-Einstellungen: o Minimum 300 DPI o Leinwandgröße 16 x 20 (maximal/große Platte)
  • Seite 52 RICOH Ri 1000 Benutzerhandbuch Sie benötigen nun eine Grafik, die in die AnaRIP-Software eingefügt werden kann. Sie sollten Ihre Bilder so erstellen, dass sie in voller Größe mit einer Auflösung zwischen 100-300 DPI und einer Leinwandgröße von 16x20 oder kleiner (je nach Plattengröße) gedruckt werden.
  • Seite 53 RICOH Ri 1000 Benutzerhandbuch  Ihre Grafik sollte auf dem Vorschau-Bildschirm angezeigt werden Bild platzieren Grafik in RIP laden Ansichts-Menü  Oben rechts in den Einstellungen finden Sie eine Dropdown-Auswahl zur Ansicht. Wenn Sie ein helles Kleidungsstück bedrucken, haben Sie 3 Optionen zur Auswahl.
  • Seite 54 RICOH Ri 1000 Benutzerhandbuch  Textilfarbauswahl: Ändert die Textilfarbe, um zu bestimmen, ob Ihr Bild einen weißen Untergrund benötigt. Beispiele für helle Kleidungsstücke sind; Gelb, Rosa, Hellblau, usw. Durch Ändern der Textilfarbe ändert sich Ihre Vorschau (unten gezeigt)
  • Seite 55 Sie auswählen, ob der Druckauftrag gesendet wird, wenn die Drucktaste gedrückt wird. Wenn ETHERNET im Dropdown Druckername ausgewählt ist, wird der Auftrag durch Drücken der Drucktaste zum Ri 1000-Drucker, der aktuell über das Ethernet-Kabel mit dem Computer verbunden ist, als RIP gesendet. Das Drucken auf diese Weise entspricht der Verwendung jedes Standard-Desktop-Druckers.
  • Seite 56 Benutzerhandbuch  Plattengröße: Standardmäßig beträgt die Plattengröße bei Auswahl des Ri 1000-Druckers MITTEL 12,6 X 18 Zoll. Das ist die Platte, die Ihrem Drucker beiliegt GROSS 16 x 20 Zoll und KLEINE 10,5 x 13 Zoll sind optionale Platten, die als Zubehör erhältlich...
  • Seite 57 RICOH Ri 1000 Benutzerhandbuch  Qualität und Variabler Punktbereich: Wenn der Ri 1000 ausgewählt wird, WIRD die Standard-Druckqualität auf eine feine QUALITÄT und einen extra-breiten VARIABLEN PUNKTBEREICH eingestellt  Die Qualität besitzt zwei weitere untenstehend beschriebene Optionen: o GESCHWINDIGKEIT: Wird verwendet, um Stoffe zu testen, die nicht für den endgültigen Druck oder für Vollfarbblöcke empfohlen werden...
  • Seite 58 RICOH Ri 1000 Benutzerhandbuch Skalierung passt Ihr Bild in Horizontaler und Vertikaler Größe in Prozentwerten an. Wenn das Schloss angeklickt wird, bleibt das Seitenverhältnis des Bilds gleich, so dass das Bild nicht verzerrt wird. Größe beeinflusst die Größe des Bilds horizontal und vertikal in bestimmten Messgrößen. Wenn das Schloss angeklickt wird, bleibt das Seitenverhältnis des Bilds gleich, so dass das Bild nicht verzerrt...
  • Seite 59 Das Eingabe-Farbprofil übersetzt auf einem Gerät (wie eine Digitalkamera) erstellte Farbdaten in den PCS, Profilverbindungsbereich. Das RIP verwendet das Ausgabe-ICC-Tinten-Einstellungsprofil (PowerBright oder PowerBright Plus), um vom PCS in das native Farbfeld des Ri 1000 umzuwandeln.  ICC-Eingabeprofil: Mit Photoshop erstellte Bilder enthalten oft ein erstelltes Profil für das spezifische Farbfeld, in dem das Bild erstellt wurde.
  • Seite 60 RICOH Ri 1000 Benutzerhandbuch  Wiedergabe-Ziel: Legt das Wiedergabe-Ziel fest, das dieser Schritt mit dem Auftrag verbinden soll. Wiedergabe-Ziele informieren den Drucker, welche Maßnahmen ergriffen werden, wenn ein Auftrag Farben enthält, die außerhalb des Farbbereichs des Druckers liegen. o Wahrnehmungsorientiert (Standard): Der Drucker stellt alle Farben im Bild so ein, dass sie alle im Farbbereich des Druckers liegen und ihr Verhältnis zueinander beibehalten.
  • Seite 61 RICOH Ri 1000 Benutzerhandbuch Helligkeitsanpassung Heller Dunkler Kontrastanpassung Mehr Kontrast Weniger Kontrast Sättigungsanpassung Mehr Sättigung Weniger Sättigung...

  • Seite 62: Anarip Erweiterte Funktionen

    Benutzerhandbuch 4.3 AnaRIP Erweiterte Funktionen Verwaltung von Tintensatz-Profilen Standardmäßig ist der Drucker mit dem Ri 1000 Typ G1 Tintensatz – Tintensatz-Profilverwaltung eingestellt. Um einen zusätzlichen Tintensatz hinzuzufügen, wählen Sie das Pluszeichen und fahren Sie mit dem Ausfüllen des Tintensatzeditors fort.
  • Seite 63 RICOH Ri 1000 Benutzerhandbuch Tintensatzeditor Farbprofile verwalten Um ein neues ICC-Farbprofil hinzuzufügen, klicken Sie auf das Pluszeichen und suchen Sie nach dem Speicherort der Datei auf dem PC. Profile können mithilfe des X-Rite IProfiler oder ähnliche Produkte erstellt werden. ICC-Farbprofile. Farblinearisierungskurven verwalten Um eine neue Linearisierungskurve hinzuzufügen, klicken Sie auf das Plussymbol und suchen Sie den...
  • Seite 64 RICOH Ri 1000 Benutzerhandbuch Farbkurven Kurveneditor Mit dem Kurveneditor können Sie Ihre eigenen Farbkurven entwickeln, die in das RIP importiert werden können. Kurveneditor Denken Sie daran, die Anwenden-Taste zu drücken, damit die Änderungen für den nächsten Druckauftrag gespeichert werden. Wenn Sie ICC-Vorschau im AnaRIP aktivieren, verändert das die aktuellen Bildschirmeinstellungen Ihres Computers, um unser Farbprofil anzuzeigen, das für die...
  • Seite 65 RICOH Ri 1000 Benutzerhandbuch ICC-Vorschau auswählen...

  • Seite 66: Entfernen Von Kleidungsstücken Vom Drucktisch

    RICOH Ri 1000 Benutzerhandbuch 4.4 Entfernen von Kleidungsstücken vom Drucktisch Wenn der Druckvorgang beendet ist, entfernen Sie den Reifen vom Tisch. Berühren Sie das Bild nicht, da die Tinte zu diesem Zeitpunkt noch nass ist. Entfernen Sie das Kleidungsstück so vom Tisch, dass das gedruckte Bild auf jeden Fall zu Ihnen zeigt.

  • Seite 67: Fixieren Des Bilds Mit Hitze

    Platte der Heißpresse. Ziehen Sie an den Rändern, damit es korrekt und glatt auf der Heißpresse aufliegt und berühren Sie dabei nicht die Tinte. Bedecken Sie das Kleidungsstück mit einem Bogen SoftTouch-Heißpressepapier, das für Ricoh-Tinte freigegeben ist. Schließen Sie die Presse und erhitzen Sie das bedruckte Kleidungsstück für 100 Sekunden bei 356 °F oder 180 °C.

  • Seite 68: Verwendung Von Anarip Zum Bedrucken Von Dunklen Kleidungsstücken

    RICOH Ri 1000 Benutzerhandbuch 5 Verwendung von AnaRIP zum Bedrucken von Dunklen Kleidungsstücken Vorbehandlung von Stoffen (hell und dunkel) • Wenn Sie Tinte, Reinigungslösung oder Vorbehandlungsflüssigkeit verschlucken oder einatmen oder wenn diese in die Augen gelangen, befolgen Sie die Anleitung im entsprechenden Sicherheitsdatenblatt (SDS).

  • Seite 69: [Anwendungsverfahren Der Vorbehandlung]

    RICOH Ri 1000 Benutzerhandbuch [Anwendungsverfahren der Vorbehandlung]  Ein gut belüfteter Raum. Eine gute Belüftung ist für den Komfort und die Gesundheit der Arbeiter unerlässlich. Die Anwendung der Vorbehandlungs-Flüssigkeit im Freien wird an windigen Tagen nicht empfohlen, da es zu einem ungleichmäßigen Auftrag kommen kann. Es wird empfohlen, dass ein Raum vom Drucker entfernt für das Auftragen der Vorbehandlung...
  • Seite 70 RICOH Ri 1000 Benutzerhandbuch  Trocknen Sie den Stoff. Sie erreichen beste Ergebnisse, wenn Sie den Stoff an der Luft trocknen lassen oder Sie können eine Heißpresse in der Schwebeposition verwenden (Das bedeutet, dass die Heißpresse nicht geschlossen wird, sondern ein Spalt von ½ bis 1 Zoll verbleibt, durch den Dampf entweichen kann) oder einen Heiztunnel.
  • Seite 71 RICOH Ri 1000 Benutzerhandbuch...

  • Seite 72: Untergrund

    RICOH Ri 1000 Benutzerhandbuch 5.1 Untergrund Wenn Sie weiße Tinte aktivieren, geschehen drei Dinge. Zuerst wechselt der Hintergrund zu Schwarz, es sei denn, Sie haben eine andere Vorschau-Farbe ausgewählt. Wählen Sie im Ansichts-Bereich, in dem die Wahre Ansicht standardmäßig angezeigt wird, die Untergrund-Schicht. ** In den meisten Fällen können Sie Fein Extra Breit für den Untergrund verwenden, Geschwindigkeit sollte verwendet...

  • Seite 73: Untergrund-Tab-Einstellungen

    RICOH Ri 1000 Benutzerhandbuch 5.2 Untergrund-Tab-Einstellungen Standardmäßig:  Wird das Kontrollkästchen Inhaltsbasiert angekreuzt, wird weiße Tinte nur dort im Bild verwendet, wo es erforderlich ist (Graustufeneffekt)  Die Qualität ist auf Fein eingestellt  Der Variable Punktbereich wird auf Extra Breit eingestellt.
  • Seite 74 RICOH Ri 1000 Benutzerhandbuch  Inhaltsbasiert Nicht angekreuzt Diese Funktion druckt einen Untergrund für alle Farben, die im Farbdurchlauf verwendet werden. o Hinweis: Wenn Sie Inhaltsbasiert nicht angekreuzt verwenden, wird dringend empfohlen, ebenfalls eine Farbschicht-Wartezeit/-Trockenzeit zwischen dem weißen Untergrund und der Farbschicht hinzuzufügen...
  • Seite 75 RICOH Ri 1000 Benutzerhandbuch Weiße Tinte aktiviert> Ansicht> Menüoptionen Mit der Ansichtsoption können Sie überwachen, wie Ihre Anpassungen am Untergrund Ihre Druckergebnisse beeinflussen, indem Sie die Untergrund- und WahreAnsichtsoption auswählen (Die Untergrund- und WahreAnsichts-Bilder sollten im Vorschau-Bildschirm sichtbar sein). Es gibt fünf Möglichkeiten, Ihren weißen Untergrund anzupassen, Farbkontrast, Deckkraftkontrast, Choke,...

  • Seite 76: Untergrundanpassungen

    RICOH Ri 1000 Benutzerhandbuch 5.3 Untergrundanpassungen Farbkontrast beeinflusst die im Bild verwendete Menge an Weiß und kann mit dem Farbkontrast- Schieberegler angepasst werden. Durch Bewegen des Helligkeits-Schiebereglers ganz nach rechts auf 100 erhalten Sie einen volleren weißen Tintenuntergrund und dadurch kräftigere Farben. Durch Bewegen des Schiebereglers auf - 100 erhalten Sie einen mehr graustufigen weißen Untergrund und...
  • Seite 77 RICOH Ri 1000 Benutzerhandbuch Deckkraftkontrast ist nur aktiv, wenn Ihr Bild eine weiche oder halb-transparente Kante hat oder das Bild halbtransparente Farben enthält. Bewegen des Schiebereglers nach links verringert die Menge an weißem Untergrund unterhalb dieser Bereiche, um eine weichere Vermischung zu erreichen.

  • Seite 78: Choke

    RICOH Ri 1000 Benutzerhandbuch 5.4 Choke Bekämpft das Phänomen, dass sich ein Kleidungsstück beim Drucken des weißen Tinten-Untergrunds ausdehnt und aufquillt. Das ist für alle Arten von Kleidungsdrucken einschließlich Siebdruck gleich. Die Einstellung Choke verringert die Außenabmessungen des Untergrunds, so dass die weiße Tinte nicht außerhalb der Druckkanten des endgültigen Farbverlaufs erscheint.
  • Seite 79 RICOH Ri 1000 Benutzerhandbuch Individuelle Farbanpassung Durch Auswahl einer Farbe aus diesem Dropdown-Menü können Sie die Menge an weißer Tinte für den weißen Tinten-Untergrund erhöhen oder verringern, die unter dieser Farbe gedruckt wird. Dadurch können Sie bestimmte Farben in Ihrem endgültigen Druck erhöhen oder reduzieren.

  • Seite 80: Reinweiß

    RICOH Ri 1000 Benutzerhandbuch 5.5 Reinweiß Ist standardmäßig auf 100 eingestellt, um die weißeste Tinte in den reinweißen Bereichen Ihres Bilds zu drucken. Falls gewünscht, kann dies hier abgesenkt werden. Reinweiß-Einstellung Denken Sie daran, dass Sie Ihr Bild weiter anpassen können, indem Sie die Einstellungen im Farbanpassungs-Tab ändern.

  • Seite 81: Weiß-Markierung Aktiviert

    RICOH Ri 1000 Benutzerhandbuch Weiß-Markierung Aktiviert Ansicht der Markierungs-Schicht  Die Weiß-Markierung ermöglicht eine zweite Schicht Reinweiß, die während der Farbschicht gedruckt wird, was zu einem helleren Weiß führt. Wenn Sie die Weiß-Markierung verwenden, stellen Sie sicher, dass zwischen großen Mengen Reinweiß und allen CMYK-Farben ein Bereich ohne Pixel vorhanden ist, da sich sonst die Farben an den Kanten vermischen könnten.

  • Seite 82: Wählen Sie Die Zu Entfernende Randfarbe

    RICOH Ri 1000 Benutzerhandbuch 5.6 Wählen Sie die zu Entfernende Randfarbe Sie können auch auswählen, eine Randfarbe zu entfernen. Das entfernt eine zusammenhängende Farbe, bis sie zu einer anderen Farbe wechselt. Bitte beachten Sie, dass bessere Ergebnisse erreicht werden, wenn Sie Ihre Bildbearbeitungs-Software zur Erstellung von Transparenzen verwenden.

  • Seite 83: Fixieren Des Bilds Mit Hitzebehandlung

    RICOH Ri 1000 Benutzerhandbuch 5.7 Fixieren des Bilds mit Hitzebehandlung Benutzerhinweise • Informationen zur Verwendung der Heißpresse finden Sie in der Bedienungsanleitung. Um die Tinte zu bearbeiten, damit Ihre Bilder waschbeständig sind, ist es erforderlich, das Bild mit Hitze zu behandeln, so dass sich das Bild mit dem Kleidungsstück verbindet.

  • Seite 84: Wartung

    RICOH Ri 1000 Benutzerhandbuch Heißbehandlungs-Temperatur und Zeitunterschiede für Dunkle Kleidungsstücke Wartung Ihr Drucker führt basierend auf Zeit und Verwendung eine automatische Wartungsroutine durch. Deshalb ist Ihre Maschine fast immer bereit zum Druck, wenn Sie sie brauchen. Es ist jedoch gute Praxis, vor dem Druck eine Düsenprüfung durchzuführen.
  • Seite 85 RICOH Ri 1000 Benutzerhandbuch...

  • Seite 86: Düsenprüfung

    RICOH Ri 1000 Benutzerhandbuch 6.1. Düsenprüfung  Führen Sie vor dem Druck auf jeden Fall eine Düsenprüfung durch. Wenn eine Düse verstopft ist, füh ren Sie eine Kopf reinigung durch, bis die Verstopfung beseitigt ist und dies in der Düsenpr üfung wiedergegeben wird...
  • Seite 87 RICOH Ri 1000 Benutzerhandbuch  Drücken Sie EINSTELLEN, um den Tisch in die Druckposition zu bewegen  Drücken Sie die -Taste im -Tab  Überprüfen Sie die Ergebnisse des Druckdüsen-Prüfmusters Bitte achten Sie in Ihrer Düsenprüfung auf Folgendes und führen Sie die entsprechenden Schritte durch: Perfekte Düsenprüfung...

  • Seite 88: Automatische Kopfreinigung

    RICOH Ri 1000 Benutzerhandbuch 6.2. Automatische Kopfreinigung  Drücken Sie die Taste AUTO-KOPFREINIGUNG, um eine automatische Kopfreinigung durchzuführen.  Wählen Sie in diesem Dialogfeld den Kanal zur Reinigung mit NORMAL für kleine oder winzige fehlen de Düsen  Verwenden Sie STARK, wenn große fehlende Düsen in der Düsenprüfung vorhanden sind ...

  • Seite 89: Weißreinigungsfreq

    RICOH Ri 1000 Benutzerhandbuch Weißreinigungsfreq. Weißreinigungsfrequenz  Diese Option bestimmt, wie oft eine automatische Weißkopfreinigung während des Drucks durchgeführt wird. Untenstehend finden Sie eine Beschreibung der Reinigungsstufen. (NIEDRIG) L1 Nach 20 Drucken nur mit CMYK oder nach etwa 10 CMYK- und Weiß-Drucken (abhängig von der Größe) wird eine Weißkopfreinigung durchgeführt...

  • Seite 90: Manuelle Kopfreinigung

    NICHT nochmal für einen neuen Druckkopf  Um hartnäckig verstopfte Düsen des Druckkopfs zu entfernen, wischen Sie die Düsenoberseite des Druckkopfs vorsichtig mit RICOH Reinigungslösung in einer Richtung ab. Verwenden Sie den gleichen großen Reinigungs- Applikator NICHT für einen weiteren Druckkopf...
  • Seite 91 RICOH Ri 1000 Benutzerhandbuch  Reinigen Sie die Dichtungen und den Wischermechanismus  Wenn die manuelle Reinigung beendet ist, drücken Sie die Taste [ENDE], um zum vorherigen Menü z ü den Wagen in seine Ausgangsposition zurückzubewegen...

  • Seite 92: Bewegen Der Weißem Kartusche

    RICOH Ri 1000 Benutzerhandbuch 6.4 Bewegen der Weißem Kartusche Der Drucker fordert Sie alle 12 Stunden mit der folgenden Meldung auf: VORSICHT: Beim Rühren NICHT anstoßen oder fallen lassen. Dadurch kann es zu Verletzungen, Beschädigung der Kartusche, Tintenaustritt kommen. NICHT zu stark bewegen/schwenken, da dies Tintenaustritt verursachen kann.
  • Seite 93 RICOH Ri 1000 Benutzerhandbuch Abb. 1 Warnung Schütteln Sie die Kartusche NICHT zu schnell oder zu kräftig.  Setzen Sie die Kartuschen nach dem Bewegen ein...

  • Seite 94: Zirkulation

    RICOH Ri 1000 Benutzerhandbuch 6.5. Zirkulation  Dieser Drucker verfügt über eine Funktion zur Zirkulation der weißen Tinte, die die weiße Tinte im Sy stem vom Tintenfach zum Druckkopf und zurück bewegt. Dadurch wird verhindert, dass sich die wei ße Tinte in den Leitungen absetzt und sorgt für hochwertige weiße Tintendrucke.

  • Seite 95: Anpassungen

    RICOH Ri 1000 Benutzerhandbuch  Um den Abfall-Tintenzähler nach dem Entleeren des Abfall-Tintentanks zurückzusetzen, drücken Sie die [ABFALLTINTE ZURÜCKSETZEN]- Taste. Warnung  Setzen Sie die Abfall-Tintentank-Warnung nicht zurück, OHNE den Abfall-Tintentank zu entleeren, da es sonst zu Überlaufen oder anderen potentiellen Gefahren kommen kann Anpassungen ...

  • Seite 96: Kopf Anpassen

    RICOH Ri 1000 Benutzerhandbuch  Sie können das Basis-Anpassungsmuster drucken. Es ist besser, das auf einem transparenten A4-Me dium zu drucken (wie eine OHP-Folie).  Und die Verwendung einer mittelgroßen Platte wird empfohlen.  Wenn ein Teil des Mediums angehoben ist, verwenden Sie Klebeband, um die vier Ecken des Mediu ms zu fixieren.
  • Seite 97 RICOH Ri 1000 Benutzerhandbuch r Nähe von 0 sein. Wenn die Druckfläche zu weit vom Kopf entfernt ist, wird der Druck unscharf und die Linien erscheinen möglicherweise nicht gerade  Durch Drücken der Taste wird das Muster zur Kopfanpassung gedruckt.
  • Seite 98 RICOH Ri 1000 Benutzerhandbuch  Finden Sie in Reihe A ein Muster mit einem Quadrat in der hellsten Farbe und ausgerichteten vertikalen Linien auf beiden Seiten (oder dieser Bedingung am nächsten)  Beachten Sie, dass der über dem Muster angezeigte Wert einen geeigneten Anpassungswert angibt.
  • Seite 99 RICOH Ri 1000 Benutzerhandbuch...

  • Seite 100: Tisch Anpassen

    RICOH Ri 1000 Benutzerhandbuch 7.2 Tisch anpassen  Die Druckindexierung des Tischs kann angepasst werden.  Wenn das Druckergebnis horizontale Linien aufweist und die Düsenprüfung perfekt ist (keine fehlen den Düsen und keine Düsenumlenkung und die Tischhöhe ist korrekt), müssen Sie diese Funktion a usführen.
  • Seite 101 RICOH Ri 1000 Benutzerhandbuch  In manchen Fällen liegt der Anpassungswert zwischen den Werten von Mustern  Wenn ein Quadrat die hellste Farbe hat, aber die horizontalen Linien auf beiden Seiten nicht ausgeri chtet sind.  In der obenstehenden Abbildung liegt ein Quadrat mit der hellsten Farbe bei „+6“, aber die horizont alen Linien auf beiden Seiten sind falsch ausgerichtet.

  • Seite 102: Anpassen Der Druckposition

    RICOH Ri 1000 Benutzerhandbuch 7.3 Anpassen der Druckposition  Die Druckstartposition kann innerhalb des Bereichs von genau angepasst werden. ± 4mm Verwenden Sie dies, wenn der Druck nicht zentriert erscheint.  Die Taste dient zur Anpassung der Druckposition.  Nach dem Drucken des Musters für die Druckpositions-Anpassung müssen Sie den geeigneten...
  • Seite 103 RICOH Ri 1000 Benutzerhandbuch Positionieren Sie das Papier so, dass das Kreuz auf dem Testdruckpapier an der rechten unteren Ecke anl iegt. Werte können in Schritten von 0,1 mm zwischen „-4,0“ ~ „+4,0“ ausgewählt werden.  Um die Druckposition in Richtung „A“ zu verschieben, geben Sie einen Wert zwischen „-1“ und ...

  • Seite 104: Austausch Von Serviceteilen

    RICOH Ri 1000 Benutzerhandbuch 8 Austausch von Serviceteilen 8.1 Serviceteil  Dieser Drucker enthält einige austauschbare Serviceteile, die wie untenstehend beschrieben aus getauscht werden müssen  Die einzelnen Symbole zeigen den Status des jeweiligen Serviceteils an  Wenn eine Komponente ausgewählt wird, wird das Austausch-Dialogfeld angezeigt. Es zeigt den Zähler...

  • Seite 105: Wartungsplan

    Gelb bedeutet baldigen Austausch. Rot erfordert Austausch. 8.2 Wartungsplan Täglich Der Ri 1000 fordert Sie alle 12 Stunden mit der untenstehenden Meldung auf: Das Schüttelverfahren muss folgendes sein. VORSICHT: Beim Rühren NICHT anstoßen oder fallen lassen. Dadurch kann es zu Verletzungen, Beschädigung der Kartusche, Tintenaustritt kommen.

  • Seite 106: Wöchentlich

    Benutzerhandbuch Abb. 1 Warnung Wöchentlich Schütteln Sie die Kartusche NICHT zu schnell oder zu kräftig. Der Ri 1000 fordert Sie alle 7 Tage mit der untenstehenden Meldung auf Bei Aufforderung müssen Sie Folgendes durchführen Reinigen Sie die Wartungseinheit Reinigen Sie den Bereich um die Köpfe Reinigen Sie den Encoder: (Je nach Verwendung ist 1 Mal monatlich OK, außer bei Verwendung von 5...
  • Seite 107 RICOH Ri 1000 Benutzerhandbuch...

  • Seite 108: Zur Reinigung Der Wartungseinheit Und Des Spülkastens

    Wenn Teile brechen, sich verformen oder lösen, kann dies zu einem Maschinenversagen führen. Reinigungszeit: Etwa 10 Minuten Vorbereitungen: Handschuhe (im Handel erhältliches Produkt, dass keine Tinte durchlässt) / Zu tragen Schutzbrille (im Handel erhältlich) / Zu tragen Reinigungs-Applikator für Ri 1000 Reinigungsflüssigkeit für Ri 1000...
  • Seite 109 RICOH Ri 1000 Benutzerhandbuch...
  • Seite 110 RICOH Ri 1000 Benutzerhandbuch <Reinigungsverfahren> Inhalt Schritt Drücken Sie die Taste „MANUELLE KOPFREINIGUNG“. Der Wagen bewegt sich in die Mittelposition. Abb. 1 Schritt Öffnen Sie die vordere Abdeckung. Schritt <Reinigen der Befeuchtungskappe> Wischen Sie an den in Abb. 1 gezeigten Befeuchtungskappen (drei Stück) vorsichtig den oberen Teil, den Seitenteil und den Innenteil wie in der schematischen Darstellung in Abb.
  • Seite 111 RICOH Ri 1000 Benutzerhandbuch Abb. 3 Schritt Abb. 4 zeigt ein Beispiel vor der Reinigung und Abb. 5 zeigt ein Beispiel nach der Reinigung. Entfernen Sie Schmutz bis zum Grad des Beispiels nach der Reinigung. Abb. 4 Vorher Abb. 5 Nachher Schritt <Reinigen der Saugkappe>...
  • Seite 112 RICOH Ri 1000 Benutzerhandbuch Ein Beispiel zur Anwendung des Reinigungs-Applikators finden Sie in Abb. 7. Abb. 6 Abb. 7 Schritt 2. Reinigen der Oberfläche und der Innenteile des Wischerreinigers Abb. 8 Reinigen Sie den durch den roten Rahmen angezeigten Bereich und die Oberfläche des durch den grünen Rahmen angezeigten Hebels in Abbildung 8.
  • Seite 113 RICOH Ri 1000 Benutzerhandbuch vorsichtig ab. VORSICHT: ・Berühren Sie NICHT die Unterseite des Hebels oder die Unterseite des Bereichs im grünen Rahmen. ・Wenden Sie zur Reinigung des Hebels KEINE Kraft an. Er kann leicht verformt, abgebrochen oder gelöst werden. In Abb. 9 wird der Reinigungs-Applikator zum Beispiel zu tief eingesteckt und das ist nicht gut.
  • Seite 114 RICOH Ri 1000 Benutzerhandbuch umgeben ist). Abb. 11 Abb. 12 Abb. 13...
  • Seite 115 RICOH Ri 1000 Benutzerhandbuch Abb. 14 Schritt 4. Reinigung der Rolle Drehen Sie die Rolle wie in Abb. 15 gezeigt, bewegen Sie den Reinigungs-Applikator vor und zurück und wischen Sie die gesamte Umfangsfläche ab. die Rolle Rolle der Abb. 15 Die Abb.
  • Seite 116 RICOH Ri 1000 Benutzerhandbuch Abb. 16 Nach der Reinigung Abb. 17 Nach der Reinigung Schritt <Reinigen des Spülkastens> Wenn die Oberseite des Spülkasten s verschmutzt ist, reinigen Sie sie wie in Abb. 18 gezeigt mit einem Reinigungsstäbchen. ・Belassen Sie nach dem Abwischen keine konvexe Tinte auf der Oberfläche des Spülkastens.
  • Seite 117 RICOH Ri 1000 Benutzerhandbuch Spülkasten Abb. 18 Schritt Reinigen Sie den Encoder-Bogen bei Bedarf. (Siehe die Anleitung zur Reinigung des Encoder-Bogens) Schritt Schließen Sie die vordere Abdeckung. Schritt Drücken Sie die Taste „BEENDEN“. Der Wagen bewegt sich ans rechte Ende und der Kopf wird mit einer Kappe versehen.

  • Seite 118: Zur Reinigung Der Abdeckung Der Kopfdüsenplatte (Die Düsenabdeckung)

    Die Reinigung muss mit einem dafür ausgelegten Reinigungs-Kit durchgeführt werden. Reinigungszeit: Etwa 15 Minuten Vorbereitungen: Handschuhe (im Handel erhältliches Produkt, dass keine Tinte durchlässt) / Zu tragen Schutzbrille (im Handel erhältlich) / Zu tragen Reinigungs-Applikator für Ri 1000 Reinigungsflüssigkeit für Ri 1000 <Reinigungsverfahren> Inhalt Schritt 2 Drücken Sie die Taste „MANUELLE KOPFREINIGUNG“.
  • Seite 119 RICOH Ri 1000 Benutzerhandbuch Schritt 3 Öffnen Sie die vordere Abdeckung. Schritt 4 Legen Sie ein Tablett oder Papier unter den Kopf. Verhindert, dass während der Reinigung feste Tinte, Fusseln oder Reinigungsflüssigkeit in das Gerät gelangt. ACHTUNG: Bewegen Sie den Kopf und die Platte nicht von Hand. Das kann zu einer Fehlfunktion führen.
  • Seite 120 Benutzerhandbuch Applikator und einen nicht in Reinigungsflüssigkeit eingetauchten Reinigungs-Applikator. ACHTUNG: Verwenden Sie auf jeden Fall einen Reinigungs-Applikator und die Reinigungsflüssigkeit, die für den Ri 1000 vorgesehen sind. Anderenfalls kann es zu einer Fehlfunktion kommen. Schritt 6 Schauen Sie sich die Unterseite des Kopfs an und reinigen Sie die Umgebung der Düsenabdeckung.
  • Seite 121 RICOH Ri 1000 Benutzerhandbuch Reinigen Sie wie in der untenstehenden Abbildung gezeigt in Pfeilrichtung. Reinigen Sie wie gezeigt in Pfeilrichtung VORSICHT: Achten Sie darauf, die Düse nicht mit dem Reinigungs-Applikator zu berühren. Achten Sie auch darauf, die abgewischte feste Tinte oder die Fusseln nicht auf die Düse zu übertragen.
  • Seite 122 RICOH Ri 1000 Benutzerhandbuch VORSICHT: Reinigen Sie die seitliche Düsenabdeckung nicht mit einem Reinigungs-Applikator, der in die Reinigungsflüssigkeit eingetaucht wurde. Wenn Blasen und Flüssigkeit an der Seite des Kopfs anhaften, kann das zu einer Fehlfunktion führen. VORSICHT: Wischen Sie den Vorsprung der Düsenabdeckung wie untenstehend gezeigt nicht nach unten.
  • Seite 123 RICOH Ri 1000 Benutzerhandbuch Schritt 10 Drücken Sie die Taste „BEENDEN“. Der Wagen bewegt sich ans rechte Ende und der Kopf wird mit einer Kappe versehen. Schritt 12 Führen Sie nach dem Abschluss der Reinigung die „AUTO-KOPFREINIGUNG“ aus. Das verhindert, dass die Tinte austrocknet und die Düsen verstopfen.

  • Seite 124: Monatlich

    Die Reinigungsarbeiten sollten bis zum Abschluss ohne Unterbrechung durchgeführt werden. Verwenden Sie ebenfalls auf jeden Fall einen Reinigungs-Applikator und die Reinigungsflüssigkeit, die für den Ri 1000 vorgesehen sind. Anderenfalls kann es zu einer Fehlfunktion kommen Reinigungszeit: Eine halbe Stunde Vorbereitungen: Handschuhe (im Handel erhältliches Produkt, dass keine Tinte durchlässt) / Zu tragen Schutzbrille (im Handel erhältlich) / Zu tragen...
  • Seite 125 RICOH Ri 1000 Benutzerhandbuch <Reinigungsverfahren> Inhalt Schritt Wenn die Bewegung der Platte beendet ist, drücken Sie die Taste „MANUELLE KOPFREINIGUNG“. Der Wagen bewegt sich in die Mittelposition. Schritt Öffnen Sie die vordere Abdeckung. Schritt Wischen Sie altes Schmierfett und Fusseln, die an der Führungsstange anhaften, mit einem Reinigungs-Applikator Es gibt zwei Führungsstangen „Führungsstange: vorne“...
  • Seite 126 Tragen Sie das zugewiesene Schmierfett auf die Führungsstange auf. Verwenden Sie zum Auftragen einen neuen Reinigungs-Applikator (groß). VORSICHT: Verwenden Sie auf jeden Fall einen Reinigungs-Applikator, der für den Ri 1000 vorgesehen ist, und vorgesehenes Schmierfett. Dieses Fett ist für diesen Zweck vorgesehen und die Applikatoren sind fusselfrei –...
  • Seite 127 RICOH Ri 1000 Benutzerhandbuch Führungsstange. <Beispielmenge für den Schmierfettauftrag > auf sechs Stellen an jeder Stange Beim Auftrag Nach dem Auftrag 0,01～ 0,02 (Höhe: 2 mm) <Umfangs-Schmierfett-Auftragebereich > Verwenden Sie einen zugewiesenen Reinigungs-Applikator, um das Schmierfett gleichmäßig auf den oberen Teil der Stange zu verteilen (Bedecken Sie etwa das obere Drittel des Umfangs der Stange.
  • Seite 128 RICOH Ri 1000 Benutzerhandbuch VORSICHT: ・Achten Sie darauf, dass kein Schmierfett am Encoder anheftet ・Achten Sie darauf, dass kein Schmierfett am Wagenriemen anhaftet. Wagenrieme Encoder Führungsstange: ・Achten Sie darauf, dass kein Schmierfett am Wagen anhaftet ・ Schritt Bewegen Sie den Wagen von Hand nach links und rechts, um das Schmierfett zu verteilen.
  • Seite 129 RICOH Ri 1000 Benutzerhandbuch VORSICHT: Bewegen Sie den Wagen nicht außerhalb des Bereichs, der für das Verschieben vorgesehen ist. Da der Wischer der Wartungseinheit in die Wischerreinigungsposition angehoben ist, wird bei Verschieben des Wagens über die Wartungseinheit der Wischer gegen den Kopf gedrückt, was den Kopf beschädigen kann.
  • Seite 130 RICOH Ri 1000 Benutzerhandbuch Encoder- Streifen Schritt Befeuchten Sie ein Fusselfreies Tuch mit der Reinigungsflüssigkeit. Schritt Entfernen Sie mit dem mit Reinigungsflüssigkeit getränkten Fusselfreien Tuch Fusseln und Tinte, die am Encoder-Bogen anhaften. Bewegen Sie den Wagen, um den kompletten Encoder-Bogen zu reinigen.
  • Seite 131 RICOH Ri 1000 Benutzerhandbuch All dies kann einen CR-Encoder-Fehler verursachen und der Encoder muss erneut gereinigt werden Schritt Bewegen Sie nach der Reinigung des Encoders den Wagen von Hand ganz nach links. Der Wischer kann den Kopf beschädigen, wenn er am rechten Ende der Wartungseinheit hochsteht.
  • Seite 132 RICOH Ri 1000 Benutzerhandbuch Nach Abschluss wird empfohlen, dass Sie die Düsenprüfung drucken und überprüfen, dass die Tintenabgabe normal ist.

  • Seite 133: Vorbereitung Ihres Druckers Zur Lagerung/Zum Transport

    RICOH Ri 1000 Benutzerhandbuch Vorbereitung Ihres Druckers zur Lagerung/zum Transport Hinweis: Bitte halten Sie Reinigungskartuschen für alle Kanäle bereit  Entfernen der Tintenkartuschen  Einsetzen der Reinigungskartuschen  Gehen Sie zum -Tab  Wählen Sie  Wählen Sie  Bestätigen Sie mit Auswahl von JA, dass das System mit Reinigungslösung befüllt werden soll...

  • Seite 134: Verwendung Des Druckers Im 4-Farbmodus (Nur Cmyk)

    RICOH Ri 1000 Benutzerhandbuch Verwendung des Druckers im 4-Farbmodus (Nur CMYK) Verwendung des Druckers im Vier(4)-Farbmodus ermöglicht es Ihnen, nur CMYK zu verwenden und Weiß im Lagermodus zu halten. 1. Setzen Sie die zugewiesenen Reinigungskartuschen für die Kanäle W1 und W2 ein 2.

  • Seite 135: Tintenpfad-Führung

    RICOH Ri 1000 Benutzerhandbuch Tintenpfad-Führung Status Druckbare Bemerkungen Medien Tinte in allen Kanälen Weiße Medien, Alle Arten von Drucken 6-Farbmodus Dunkle Medien (Untergrund Zustand nach dem erforderlich) Aufladen der Tinte Farbtinte im Farbkanal Weiße Medien OK für jeden Druckvorgang, für den kein weißer Untergrund erforderlich ist...

  • Seite 136: Aktualisieren Der Firmware & Abruf Von Druckprotokollen

    RICOH Ri 1000 Benutzerhandbuch 9 Aktualisieren der Firmware & Abruf von Druckprotokollen WARNUNG: Führen Sie kein Firmware-Update durch, wenn der Drucker nicht im Bereit-Zustand ist 9.1 Firmware aktualisieren 1. Laden Sie die Anwendung von www.anajet.com/downloads herunter 2. Öffnen Sie die Druckerverwaltungs-Anwendung 3.
  • Seite 137 RICOH Ri 1000 Benutzerhandbuch 6. Warten Sie auf die Benachrichtigung, dass die Übertragung des Firmware-Updates beendet ist 7. Klicken Sie auf OK auf Ihrem Druckerbildschirm, um die Aktualisierung fortzusetzen...
  • Seite 138 RICOH Ri 1000 Benutzerhandbuch 8. Klicken Sie auf die Option Installieren auf dem Bildschirm, um fortzufahren...
  • Seite 139 RICOH Ri 1000 Benutzerhandbuch 9. Wählen Sie dann Öffnen 10. Warte Sie, bis die Aktualisierung abgeschlossen ist, starten Sie dann den Drucker neu, indem Sie wie angezeigt die Taste Ja drücken...
  • Seite 140 RICOH Ri 1000 Benutzerhandbuch  Gehen Sie zum Informationsbereich des Einstellungen-Tabs  Bestätigen Sie, dass die Firmware mit der installierten Version übereinstimmt...

  • Seite 141: Informationen Zur Open Source-Softwarelizenz

    RICOH Ri 1000 Benutzerhandbuch 10 Informationen zur Open Source-Softwarelizenz ZLib Copyright (C) 1995-1996 Jean-loup Gailly und Mark Adler Diese Software wird „So wie sie ist“ zur Verfügung gestellt und ohne jegliche ausdrückliche oder implizierte Garantie. In keinem Fall sind die Autoren haftbar für Schäden, die aus der Verwendung dieser Software entstehen.

  • Seite 142: Anleitung Zur Fehlersuche

    RICOH Ri 1000 Benutzerhandbuch Anleitung zur Fehlersuche Problem/Fehler Mögliche Ursache Gegenmaßnahme 1) Unscharfe Tischhöhe ist zu niedrig Bei den meisten T-Shirts sollte die verschwommene Anzeige unter dem Höheneinstellknopf Drucke am Tisch auf 0 oder nahe 0 eingestellt sein. Der beste Druck wird erzielt, wenn Druckkopf 1,5 mm von Druckoberfläche entfernt ist...
  • Seite 143 RICOH Ri 1000 Benutzerhandbuch Der beste Druck wird erzielt, wenn der Druckkopf Druckoberfläche entfernt ist Führen Sie Kopfreinigungen durch, bis die Umlenkung verringert ist Düsen bei 100% und geringe bis Führen Verfahren keine Umlenkung Tischanpassung durch (siehe Kapitel 7.2) 3) Horizontale Düsen bei 100% - erscheint in...
  • Seite 144 RICOH Ri 1000 Benutzerhandbuch matt aus 7) Die Kartusche zeigt 0% Vorübergehender Verlust der Ziehen Sie die Kartusche heraus, die 0% an, war aber während Kommunikation führte zu einem anzeigt. Der Status sollte auf NC vorhergehenden Kartuschen-Lesefehler wechseln und die Meldung Kartuschen...
  • Seite 145 RICOH Ri 1000 Benutzerhandbuch...
  • Seite 146 RICOH Ri 1000 Benutzerhandbuch...

Inhaltsverzeichnis
