Ricoh Ri 2000 Benutzerhandbuch

Ricoh Ri 2000 Benutzerhandbuch

Vorschau ausblenden
Diese Anleitung herunterladen

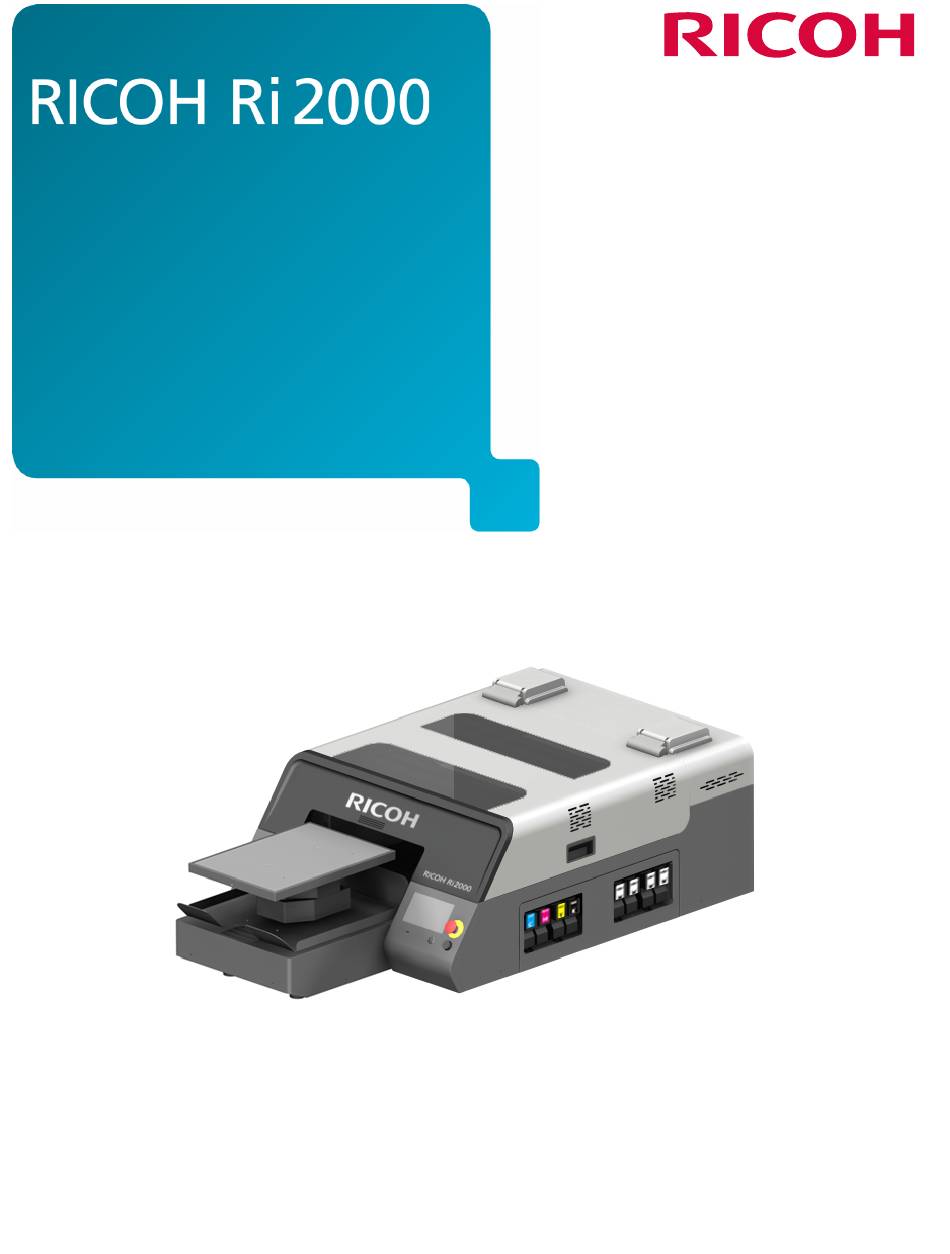

Benutzerhandbuch
Übersetzung der Originalanweisungen
Lesen Sie für die sichere und korrekte Verwendung die Sicherheitshinweise in den Sicherheitsinformationen und der
Kurzanleitung zur Installation, bevor Sie dieses Gerät verwenden.
loading

Verwandte Anleitungen für Ricoh Ri 2000

Inhaltszusammenfassung für Ricoh Ri 2000

  • Seite 1 Benutzerhandbuch Übersetzung der Originalanweisungen Lesen Sie für die sichere und korrekte Verwendung die Sicherheitshinweise in den Sicherheitsinformationen und der Kurzanleitung zur Installation, bevor Sie dieses Gerät verwenden.
  • Seite 3 Vordere und rechte Ansicht ......................13 Rückansicht ............................13 1.3. Wichtig .............................. 14 6 Wertvolle Tipps, um Ihren RICOH Ri 2000 in Bestform zu halten ..........18 1.4. Installation des Geräts ........................20 Platzbedarf für Drucker ........................20 Auspacken ............................21 Einsetzen der Abfalltintenflasche und der Tintenpatronen..............
  • Seite 4 INHALTSVERZEICHNIS RICOH Ri 2000 Benutzerhandbuch Registrieren Sie sich als Benutzer und das Produkt auf der ColorGATE Service & Support Website ............................. 50 ColorGATE RIP/MIM-Softwaredateien herunterladen..............55 Software starten(Hardware-Dongle) ....................57 Software starten (Software-Dongle) ....................58 Aktualisierung der Lizenz ......................... 59 Treiber installieren ..........................
  • Seite 5 INHALTSVERZEICHNIS RICOH Ri 2000 Benutzerhandbuch 3.3. AUTOMATISCHE KOPFREINIGUNG ................... 113 3.4. WARTUNG MIT DER VORRICHTUNG ZUR KOPFREINIGUNG ..........116 3.5. REGULÄRE WARTUNG ........................ 121 3.6. Reinigen der Führungsstange ......................122 Starten der REGULÄREN WARTUNG ..................123 Reinigen der Führungsstange ......................124 Reinigen des Encoderstreifen ......................
  • Seite 6 INHALTSVERZEICHNIS RICOH Ri 2000 Benutzerhandbuch 9.2. Schutzabdeckung für den Druckkopf anbringen ................198 Beenden des Druckvorgangs ......................199 Bewegen der Druckkopfeinheit mit dem Touchpanel ..............200 Überprüfen der Position der Druckkopfeinheit ................202 Entriegeln der Druckkopfeinheit ..................... 204 Anbringen der Schutzabdeckung für den Druckkopf ..............206 Entfernen der Schutzabdeckung für den Druckkopf ..............
  • Seite 7 Hinweise zum Lesen der Handbücher RICOH Ri 2000 Benutzerhandbuch Hinweise zum Lesen der Handbücher Vor der Installation... Nur entsprechend qualifizierte Personen dürfen dieses Gerät benutzen. Haftungsausschluss Änderungen dieses Handbuchs sind ohne Vorankündigung vorbehalten. Soweit gesetzlich zulässig haftet der Hersteller in keinem Fall für jegliche Schäden, die sich aus einem Versagen dieses Geräts, Verlusten von Dokumenten oder Daten oder der Verwendung bzw.
  • Seite 8 Sicherheitssymbole für dieses Gerät RICOH Ri 2000 Benutzerhandbuch Sicherheitssymbole für dieses Gerät Die Sicherheitssymbole für dieses Gerät haben folgende Bedeutung: Verbote Vorsicht Warnung, Quetschpunkt Vorsicht, Stromschlaggefahr Achtung, Hände oder Arme können eingeklemmt werden Halten Sie das Gerät von Kindern fern Eine Zerlegung des Geräts ist verboten...
  • Seite 9 Sicherheitssymbole für dieses Gerät RICOH Ri 2000 Benutzerhandbuch Augenschutz tragen Schutzhandschuhe tragen...
  • Seite 10 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch 1. Vor der Installation 1.1. Überprüfen des Inhalts der Verpackung Artikel Anzahl Artikel Anzahl Dieses Gerät Abfalltintenrohre mit Abfalltintenflaschendeckel Netzkabel ColorGATE Productionserver 10-Dongle(*) ColorGATE Productionserver Ethernet-Kabel Lizenzkarte(*) Sicherheitsinformationen und Kurzanleitung zur Installation (*)Jeder Artikel ist enthalten.
  • Seite 11 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Wartungszubehör Anzahl Wartungszubehör Anzahl Reinigungsflüssigkeit Abzieher (mit Pipette) Reinigungskissen Reinigungstupfer Vorrichtung für Kopfreinigung Fusselfreie Tücher Schutzabdeckungen für Druckkopf Heizpressen-Papier Fett Polyethylen-Handschuhe 5 Paar...
  • Seite 12 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Wartungszubehör Anzahl Rahmen-Haken...
  • Seite 13 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch 1.2. Komponentenleitfaden Vordere und rechte Ansicht Vordere Abdeckung Walze Touchpanel Weiße Tintenpatronen Farbige Tintenpatronen Notausschalter (Nur bei europäischen und asiatisch-pazifischen Modellen) Wiederaufnahmetaste (Nur bei europäischen und asiatisch-pazifischen Modellen) Nebennetzschalter USB-A-Anschluss (2.0) Rückansicht Ethernet-Anschluss Anschluss für Abfalltintenflasche...
  • Seite 14 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch 1.3. Wichtig Verstopfen der Druckköpfe vermeiden • Schütteln Sie die Tintenpatrone, wenn eines dieser beiden Pop-Up-Fenster angezeigt wird. oder • Verbrauchte Tintenpatronen umgehend durch neue ersetzen, um ein Verstopfen der Druckköpfe zu vermeiden.
  • Seite 15 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch • Druckköpfe reinigen, um ein Verstopfen zu verhindern. Grundlegende Wartungskomponenten für reibungslose Druckvorgänge • Den Pfad der Wagen mit Schmierfett reinigen, damit sich dieser gleichmäßig bewegt und ein präzises Drucken ermöglicht. Andere Vorsichtsmaßnahmen •...
  • Seite 16 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Wenn die Stromversorgung für mehr als 2 Wochen ausgeschaltet werden muss, setzen Sie eine Reinigungspatrone ein, um die weiße Tinte im Drucker durch Reinigungslösung zu ersetzen, und bringen Sie dann die Schutzabdeckung für den Druckkopf am weißen Wagen an.
  • Seite 17 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch • Fehlermeldung nicht unbeachtet lassen. Ansonsten könnten spezifische Probleme auftreten. Beheben Sie jeden Fehler umgehend, nachdem die entsprechende Meldung eingeblendet wird. • Einige Teile müssen regelmäßig ausgetauscht werden Dieser Drucker enthält Teile, die aufgrund der Verwendung regelmäßig ausgetauscht werden müssen.
  • Seite 18 6 Wertvolle Tipps, um Ihren RICOH Ri 2000 in Bestform zu halten Im Rahmen unseres Engagements für Ihren Erfolg möchten wir sicherstellen, dass Sie mit Ihrem RICOH Ri 2000 eine optimale Leistung erzielen und Probleme minimieren, die durch Beachtung einiger einfacher Tipps leicht zu vermeiden sind: 1.
  • Seite 19 Einzelheiten zum Downloadverfahren finden Sie auf Seite 55, „ColorGATE RIP/MIM-Softwaredateien herunterladen“. 6. Beim Auswechseln des Tischadapters mit Sorgfalt vorgehen. Da der RICOH Ri 2000 trotz seiner robusten Konstruktion ein Präzisionswerkzeug ist, sollten Einstellungen am Gerät nur mit größter Sorgfalt vorgenommen werden.
  • Seite 20 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch 1.4. Installation des Geräts Platzbedarf für Drucker  Installationsbedarf: Draufsicht Rückseite: 5 cm (ca. 2,0 Zoll) oder mehr Rechts: 60 cm (ca. 23,6 Zoll) oder mehr Vorderseite: 60 cm (ca. 23,6 Zoll) oder mehr Links: 60 cm (ca.
  • Seite 21 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Auspacken • Das Gerät wiegt ca.140 kg (308 lb.). • Zum Anheben des Druckers sind mindestens sechs Personen erforderlich. Wenn Sie den Drucker transportieren, diesen langsam anheben, sodass Sie sich nicht überanstrengen. Schnelles Anheben oder unvorsichtige Handhabung des Druckers kann Verletzungen verursachen.
  • Seite 22 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Einsetzen der Abfalltintenflasche und der Tintenpatronen WICHTIG! Der Drucker kann nicht erkennen, ob die Abfallflasche angeschlossen ist. Bitte achten Sie darauf, dass die Abfallflasche korrekt angeschlossen ist. Führen Sie den Abfalltintenschlauch in die Abfalltintenflasche ein.
  • Seite 23 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Entfernen Sie das Klebeband und Tuch vom Anschluss für Abfalltintenflasche und schließen Sie die beiden Abfalltintenschläuche an die Anschlüsse für die Abfalltintenflasche rechts an der Rückseite des Druckers an. WICHTIG! Es befindet sich eine Markierung auf dem Abfalltintenschlauch. Führen Sie den Abfalltintenschlauch in die Anschluss für Abfalltintenflasche ein, bis die Markierung...
  • Seite 24 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch WICHTIG! Stellen Sie die Abfalltintenflasche senkrecht auf. Wenn diese waagerecht hingelegt wird, könnte die darin befindliche verbrauchte Tinte auslaufen. WICHTIG! Schließen Sie den Abfalltintenschlauch gerade an der Abfalltintenflasche an. Wenn der Abfalltintenschlauch gebogen oder verdreht wird, könnte die Tinte im Schlauch verstopfen und eine Fehlfunktion verursachen.
  • Seite 25 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Setzen Sie die Tintenpatronen ein. WICHTIG! Berühren Sie beim Einsetzen der Tintenpatronen nicht das Innere der Maschine. Setzen Sie die Tintenpatrone sorgfältig in der richtigen Position ein. Heben Sie beim ersten Aufladen der Tinte nicht die vordere Abdeckung an. Ziehen Sie auch nicht die Tintenpatrone heraus.
  • Seite 26 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Stromversorgung einschalten • Verwenden Sie nur Stromquellen, die den in diesem Handbuch angegebenen Spezifikationen entsprechen. Andernfalls besteht die Gefahr von Brand oder Stromschlag. • Verwenden Sie nur Frequenzen, die den angegebenen Spezifikationen entsprechen. Andernfalls besteht die Gefahr von Brand oder Stromschlag.
  • Seite 27 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Schließen Sie das Netzkabel an den Stromanschluss an. Schalten Sie den Hauptnetzschalter ein. Drücken Sie die Wiederaufnahmetaste. (Nur bei europäischen und asiatisch- pazifischen Modellen) Wenn Sie ein amerikanisches Modell benutzen, fahren Sie mit Schritt 4 fort.
  • Seite 28 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Halten Sie den Nebennetzschalter mehr als 2 Sekunden lang gedrückt. Amerikanisches Modell Europäische und asiatisch-pazifische Modelle Nach dem Booten führt der Drucker das erste Aufladen durch, wenn die Tinte nicht geladen ist.
  • Seite 29 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch  Stromversorgung ausschalten Um die Strom versorgung auszuschalten, halten Sie den Nebennetzschalter m ehr als 3 Sekunden lang gedrückt. Dieser befindet sich an der Vorderseite in der Nähe das Touchpanel. WICHTIG! Wenn Sie den Nebennetzschalter drücken, wird der folgende Warnhinweis eingeblendet.
  • Seite 30 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Anweisungen zum Austausch mit Reinigungslösung finden Sie unter „Vorbereitung Ihres Druckers zur Lagerung/zum Transport“ auf Seite 175, und Anweisungen zum Anbringen der Schutzabdeckung für den Druckkopf finden Sie unter „Schutzabdeckung für den Druckkopf anbringen“ auf Seite 198.
  • Seite 31 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Aufsetzen des Tischadapters Setzen Sie den Tischadapter auf. Die zwei Vorsprünge auf der Rückseite des Tischadapters sollten korrekt in die Öffnungen des Aufnahmebodens eingesetzt werden. Auf der hinteren Seite des Aufnahmebodens befindet sich eine Öffnung mit einer Führung.
  • Seite 32 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Umgang mit Tintenpatronen • Halten Verpackung Zubehör Patronen/Druckertintenflaschen, Reinigungslösung und Vorbehandlungsflüssigkeit mitgelieferten Polyethylenmaterialien (Beutel, usw.) von Kleinkindern fern. Kommt das Polyethylen mit Mund oder Nase in Kontakt, besteht Erstickungsgefahr. • Wenn Tinte, Reinigungsmittel oder Vorbehandlungsflüssigkeit verschluckt oder eingeatmet werden bzw.in die Augen gelangen, ist die Anleitung im entsprechenden Sicherheitsdatenblatt (SDB) zu...
  • Seite 33 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch • Nehmen Sie die Patrone nicht heraus, während die Maschine in Betrieb ist. Andernfalls kann die Tinte spritzen und Kleidung und Umgebung verschmutzen. Wenn etwas auf Ihre Hände gelangt, gründlich mit Seife und Wasser waschen.
  • Seite 34 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch  Schütteln der neuen weißen Patrone Vermischen Sie bitte die weiße Tinte, bevor Sie eine neue weiße Patrone in den Drucker einsetzen. WICHTIG! Schütteln Sie die Patrone NICHT zu schnell oder zu stark.
  • Seite 35 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Handhabung der Abfalltintenflasche • Sollte verbrauchte Tinte in Kontakt mit Ihren Augen kommen, waschen Sie diese sofort unter fließendem Wasser aus. Suchen Sie ggf.einen Arzt auf. • Die Abfalltintenflasche außerhalb der Reichweite von Kindern aufbewahren.
  • Seite 36 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch  Entfernen des Abfalltintenschlauchs Es wird empfohlen, den Abfalltintenschlauch nicht zu entfernen, sofern nicht unbedingt erforderlich. Wenn es erforderlich ist, den Abfalltintenschlauch zu entfernen, folgen Sie den nachstehenden Anweisungen. WICHTIG! Der Abfalltintenschlauch sollte nur dann entfernt werden, wenn es erforderlich ist, um das Gerät zu bewegen oder ihn auszutauschen.
  • Seite 37 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Handhabung der vorderen Abdeckung  Öffnen der vorderen Abdeckung • Achten Sie beim Anheben und Absenken der vorderen Abdeckung darauf, den unten abgebildeten Teil festzuhalten. Achten Sie darauf, dass Sie nicht mit Ihrer Hand oder einem anderen Körperteil in die vordere Abdeckung geraten.
  • Seite 38 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch  Schließen der vorderen Abdeckung Schließen Sie die vordere Abdeckung, indem Sie sie an den seitlichen Griffen festhalten.
  • Seite 39 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch 1.5. Funktionen des Bedienfelds Registerkarte „Drucken“ Statusleiste Statusleiste drücken bzw. herunterziehen, um das Status-Bildschirmmenü zu öffnen. Gerätestatus Es gibt 4 mögliche Farben. Grün: Der Drucker ist voll funktionsfähig. Gelb: Der Drucker ist voll funktionsfähig, es gibt jedoch einen Warnhinweis auf dem Statusbildschirm.
  • Seite 40 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch [STOPP] Stoppt alle Bewegungen der Walze und ermöglicht den Abbruch des Druckauftrags. [HÖHE EINSTELLEN] Startet die Einstellung der Höhe der Walze. Registerkarten für Funktionen Wechselt das auf dem Touchscreen angezeigte Menü. Status Statusdetails Zeigt den Druckerstatus detailliert an und blendet Warnungen oder Fehler ein.
  • Seite 41 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Registerkarte „Wartung“ [DÜSENTEST] Druckt ein Düsentest-Musterergebnis aus. Es wird empfohlen, diesen Vorgang täglich durchzuführen, um den Drucker zu überwachen. [AUTO. KOPFREINIGUNG] Führt automatisch die Kopfreinigung mit Systemkomponenten durch. [WARTUNGSVORRICHTUNG] Führt eine Wartung des Druckkopfs mit der Vorrichtung durch.
  • Seite 42 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch [KOPFAUSRICHTUNG] Druckt ein Einstellungsmuster für die Druckkopfausrichtung, damit die Druckköpfe aufeinander ausgerichtet sein können. [TISCHAUSRICHTUNG] Druckt ein Einstellungsmuster für die Walze, um die Walzenindexierung zu überprüfen und zu justieren. [DRUCKPOSITION] Druckt ein Einstellungsmuster zur Bestimmung der Druckstart-Position.
  • Seite 43 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Registerkarte „Einstellungen“ [TINTENPFADSTEUERUNG] Führt die Steuerung des Tintenpfads durch. Wenn Sie diese Schaltfläche drücken, können Sie den Drucker durchspülen. Nähere Einzelheiten finden Sie auf Seite 185, „Tintenpfad-Leitfaden“. [OPTION] Sie können die folgenden Einstellungen über den Optionsbildschirm ändern.
  • Seite 44 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch [SPRACHE] Die Anzeigesprache einstellen. [GESPEICHERTER JOB] Bei dieser Auswahl werden Aufträge im internen Speicher nach einer ausgewählten Anzahl von Tagen gelöscht; diese Einstellung ist standardmäßig deaktiviert, daher werden die Aufträge nicht gelöscht.
  • Seite 45 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch 1.6. Einrichtung des Druckers Einstellung der IP-Adresse für das Gerät Die Einstellungsmethode der IP-Adresse für dieses Gerät erfolgt nach zwei Anwendungsfällen. Fall 1: Zum direkten Anschluss des Druckers von einem PC, der nicht Teil eines Netzwerks ist.
  • Seite 46 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch [Konfigurieren der IP-Adresse des Druckers] Drücken Sie die Registerkarte „Einstellungen“ auf dem Touchpanel des Geräts. Drücken Sie auf [OPTION]. Drücken Sie auf [IP-ADRESSE]. Wenn die DHCP-Einstellung „AKTIVIEREN“ ist, ändern Sie sie zu „DEAKTIVIEREN“.
  • Seite 47 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Fall 2: Zur DHCP-Einrichtung Drücken Sie die Registerkarte „Einstellungen“ auf dem Touchpanel des Geräts. Drücken Sie auf [OPTION]. Drücken Sie auf [IP-ADRESSE]. Setzen Sie DHCP auf [AKTIVIEREN], um den Drucker zu einem bestehenden Netzwerk hinzuzufügen.
  • Seite 48 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch 1.7. Verwendung von ColorGATE Productionserver Dieses Gerät nutzt ColorGATE Productionserver für den Druckvorgang. ColorGATE Productionserver muss auf Ihrem PC installiert sein.  Systemanforderung (PS21: 2021/10/21) Betriebssysteme (64-Bit): · Microsoft Windows 8.1 (Pro, Enterprise) ·...
  • Seite 49 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Hardwarebasierte Lizenzen („Hardware-Dongle“): Wenn die Virtualisierungslösung USB unterstützt, kann die ColorGATE-Software in der Regel mit den hardwarebasierten Lizenzen betrieben werden. Bitte beachten Sie jedoch, dass ColorGATE keine Unterstützung für Probleme anbieten kann, die im Zusammenhang mit der Virtualisierungslösung auftreten. Es kann auch Einschränkungen geben, wenn Drucker, Messgeräte oder Schneideplotter über USB verbunden...
  • Seite 50 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Registrieren Sie sich als Benutzer und das Produkt auf der ColorGATE Service & Support Website HINWEIS - Der Service & Support-Bereich der ColorGATE-Webseite ist in Englisch und Deutsch verfügbar. Produkte nach ColorGATE Productionserver 20 sind nur unter Windows 64-Bit verfügbar.
  • Seite 51 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Wenn die Registrierung abgeschlossen ist, erscheint die folgende Meldung. WICHTIG! Zu diesem Zeitpunkt ist die Registrierung noch nicht abgeschlossen. Sie können den Dienst nutzen, indem Sie das Benutzerkonto mit den folgenden Schritten aktivieren.
  • Seite 52 Produktregistrierung. (Sollten Sie nicht angemeldet sein, melden Sie sich bitte an.) Geben Sie die Lizenznummer der Lizenzkarte ein, die dem RICOH Ri 2000 beiliegt, und klicken Sie auf [Next] (Weiter). Überprüfen Sie den Inhalt der Lizenz und wenn keine Probleme vorliegen, klicken...
  • Seite 53 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Der Druckerauswahlbildschirm erscheint. Wählen Sie „Ricoh Ri 2000“ und klicken Sie auf [Next] (Weiter). Das folgende Bild zeigt, dass Ri 2000 ausgewählt ist. Wählen Sie den Modus, in dem Sie die Lizenz verwenden möchten, und klicken...
  • Seite 54 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Überprüfen Sie abschließend Ihre Angaben zur Produktregistrierung und klicken Sie auf [Register now], wenn Sie zufrieden sind. Wenn der folgende Bildschirm erscheint, ist die Produktregistrierung abgeschlossen.
  • Seite 55 Geben Sie die registrierte E-Mail-Adresse und das Passwort ein und klicken Sie auf [LOGIN] (ANMELDEN). Klicken Sie auf [DOWNLOAD AREA] (DOWNLOADBEREICH). Klicken Sie auf [MIM PACKAGES & PROFILE TARGETS] (MIM-PAKETE & PROFILTARGETS). Wählen Sie [MIM-Packages (Profiles and Linearizations)] unter „Filter Results:“ und wählen Sie [RICOH] sowie [RICOH Ri 2000].
  • Seite 56 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Klicken Sie auf das [DOWNLOAD]-Symbol hinter „PS_Ricoh_Ri_2000_Combi- MIM_ver1.0.cmp“ und speichern Sie die Datei auf Ihrem PC. Eine Änderung des Dateinamens bleibt vorenthalten. Laden Sie die neueste Version von ColorGATE Productionserver herunter. Nach Abschluss des Downloads mit Schritt 12 fortfahren.
  • Seite 57 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Klicken Sie auf das [DOWNLOAD]-Symbol für die aktuellste „PS**SetupV**.**.****.exe“ und speichern Sie die Datei auf Ihrem PC. Die aktuellsten Dateien werden standardmäßig oben auf dem Bildschirm angezeigt. (durch Sort Results: geändert) Der Name der neuesten Version ist unter ******** eingetragen.
  • Seite 58 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Software starten (Software-Dongle) Gehen Sie zu https://www.colorgate.com/support/. Wenn Sie nicht in Ihrem Benutzerprofil angemeldet sind, klicken Sie auf Anmelden, um sich mit Ihrer E-Mail-Adresse und Ihrem Kennwort anzumelden. Klicken Sie auf die [MENU] (MENÜ)-Schaltfläche in der oberen rechten Ecke des Browsers und klicken Sie auf [Account&Licenses] (Konto&Lizenzen).
  • Seite 59 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Aktualisierung der Lizenz Wenn das folgende Dialogfeld eingeblendet wird, klicken Sie auf [Aktualisierung starten…]. Nähere Einzelheiten über die Aktualisierung der Lizenzdatei finden Sie im Handbuch oder in der Hilfe-Datei von ColorGATE Productionserver.
  • Seite 60 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Wählen Sie [Ricoh] und [Ricoh Ri 2000], und klicken Sie anschließend auf [Weiter]. Klicken Sie auf [MIM importieren…]. Wenn die Meldung im Fenster nicht korrekt angezeigt wird, beachten Sie die nachfolgenden Sätze.
  • Seite 61 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Wählen Sie die MIM-Datei* und klicken Sie anschließend auf [Weiter]. *Beispiel: Dateiname „RICOH Ri2000 MIM package.cmp“ Markieren Sie „Alle“ unter „Medium“, und klicken Sie anschließend auf [Weiter]. Klicken Sie auf [Weiter].
  • Seite 62 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Klicken Sie auf [Fertig stellen]. Klicken Sie auf [Weiter]. Wenn die Meldung im Fenster nicht korrekt angezeigt wird, beachten Sie die nachfolgenden Sätze. Für Ihren ausgewählten Drucker können Sie MIM-Kombinationen importieren, die im Service &...
  • Seite 63 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Geben Sie die IP-Adresse des Druckers ein und klicken Sie auf [Weiter]. Sie dürfen die angezeigte Portnummer „3782“ nicht ändern. Wenn das Data Collector-Modul nicht installiert wurde, wird das Installationsprogramm gestartet, nachdem Sie auf [Next] (Weiter) klicken.
  • Seite 64 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Wenn die Installation abgeschlossen ist, doppelklicken Sie auf das Symbol des auf dem Desktop erstellten Data Collector-Moduls, um die Drucker- und Benutzerregistrierung für dessen Verwendung vorzunehmen. Nähere Einzelheiten zur Einrichtung und Bedienung des Data Collector-Moduls finden Sie im entsprechenden Handbuch.
  • Seite 65 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Klicken Sie auf [Fertig stellen]. Druckverfahren Ziehen Sie Ihre Auftragsdatei(en) per Drag & Drop aus dem Windows Explorer in die Warteschlange „Auftrag“. Auftragsdatei(en)
  • Seite 66 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Wählen Sie den Auftrag im Archiv „Auftrag“ aus und klicken Sie mit der rechten Maustaste darauf. Klicken Sie auf [Drucken]. Nähere Einzelheiten über das Laden von Aufträgen finden Sie im Handbuch oder in der Hilfe-...
  • Seite 67 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Ändern des Druckmodus Wählen Sie den Auftrag im Archiv „Auftrag“ aus und klicken Sie mit der rechten Maustaste darauf. Klicken Sie auf [Einstellungen]. Klicken Sie auf der Registerkarte [Farbe] auf [Medien] und wählen Sie dann die Farbe des Kleidungsstücks aus.
  • Seite 68 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch <Metamode> • Höchstgeschwindigkeit: 600 x 300 dpi (1 Durchgang) Schnellster Druckmodus. • Geschwindigkeit: 600 x 600 dpi (2 Durchgänge) Schnellster Druckmodus mit Standardauflösung. • Fein: 600 x 600 dpi (4 Durchgänge) Standarddruckmodus, standardmäßig empfohlen.
  • Seite 69 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch  Zusätzliche Tipps Wenn Sie mit mehr Weiß ausdrucken möchten, können Sie das Weiß verstärken, indem Sie die folgenden Schritte befolgen. Klicken Sie auf den [Metamodus] und wählen Sie dann den Druckmodus aus.
  • Seite 70 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Legen Sie den Grenzwert fest. Empfohlener Wert: 60 Der optimale Wert ist jedoch von der Art des T-Shirts abhängig, stellen Sie also den Wert bei Bedarf ein. Klicken Sie auf [OK]. HINWEIS –...
  • Seite 71 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Änderung der Mediengröße Wählen Sie den Auftrag im Archiv „Auftrag“ aus und klicken Sie dann mit der rechten Maustaste auf den ausgewählten Auftrag. Klicken Sie auf [Einstellungen]. Klicken Sie auf [Mediengröße] auf der Registerkarte [Drucker] und wählen Sie dann den Druckplattentyp aus.
  • Seite 72 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Informationen zur Bedienung von ColorGATE Productionserver HILFE Nähere Einzelheiten über die Bedienung von ColorGATE Productionserver finden Sie in der Hilfe-Datei für ColorGATE Productionserver. Handbuch Sie können auch im Handbuch für ColorGATE Productionserver auf der ColorGATE-Webseite nachsehen.
  • Seite 73 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Klicken Sie auf [DOCUMENTATION] (DOKUMENTATION). Wählen Sie [Software Manuals] in „Filter Results:“ aus und wählen Sie eine Sprache. Klicken Sie auf das [DOWNLOAD]-Symbol hinter „Manual_PS_EN_V**.**_***.pdf“ und speichern Sie die Datei auf Ihrem PC.
  • Seite 74 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Klicken Sie auf [System und Sicherheit]. Klicken Sie auf [Windows Defender-Firewall]. Klicken Sie auf [Erweiterte Einstellungen].
  • Seite 75 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Klicken Sie auf [Eingehende Regeln]. Klicken Sie auf [Neue Regel].
  • Seite 76 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Wählen Sie die Optionsschaltfläche [Programm] und klicken Sie anschließend auf [Weiter]. Geben Sie den Pfad der Programmdatei von ColorGATE Productionserver ein oder wählen Sie diese über die Schaltfläche [Durchsuchen] aus. Wählen Sie [Weiter], nachdem der Dateipfad ausgewählt wurde.
  • Seite 77 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Wählen Sie die Optionsschaltfläche [Verbindung zulassen] und klicken Sie anschließend auf [Weiter]. Wählen Sie das Kontrollkästchen des korrekten „Profils“ aus, um festzulegen, wann diese Regel angewendet werden soll. Es wird empfohlen, die Optionen [Domäne] und [Privat] auszuwählen.
  • Seite 78 1. Vor der Installation RICOH Ri 2000 Benutzerhandbuch Geben Sie einen Namen für die Regel ein, fügen Sie eine Beschreibung (optional) hinzu, und klicken Sie nach Abschluss auf [Fertig stellen].
  • Seite 79 2. Drucken RICOH Ri 2000 Benutzerhandbuch 2. Drucken 2.1. Druckablauf Der grundlegende Druckablauf lautet wie folgt. Die Bild- und Druckereinstellungen nach Bedarf anpassen. Wenn Sie auf dunkelfarbigen Kleidungsstücken drucken, müssen Sie die Kleidungsstücke vorbehandeln. Siehe Seite 82, „Vorbehandlung von dunkelfarbigen Kleidungsstücken“.
  • Seite 80 2. Drucken RICOH Ri 2000 Benutzerhandbuch 2.2. Vor dem Drucken Vorbereitungen  Vorbereitungen für die Vorbehandlung (für dunkelfarbige Kleidungsstücke) Verwendungszweck Artikel Zu tragen Polyethylen-Handschuhe Schutzbrille Zu verwenden Dunkelfarbiges (schwarzes) Kleidungsstück (handelsüblicher Artikel) Vorbehandlungsflüssigkeit (handelsüblicher Artikel) Hochvolumen-Niederdruck-Spritzpistole (HVLP) (handelsüblicher Artikel) Destilliertes Wasser (handelsüblicher Artikel) Heizpressen-Papier Heizpresse (handelsüblicher Artikel)
  • Seite 81 2. Drucken RICOH Ri 2000 Benutzerhandbuch Überprüfen der Kleidungsstücke Prüfen Sie die Farbe des zu verwendenden Kleidungsstücks. Weiße Kleidungsstücke Beim Drucken auf weißen Kleidungsstücken wird farbige Tinte verwendet. • Die Temperatur der Heizpresse auf 180°C (356°F) einstellen. Helle Kleidungsstücke Um Farben zu erzeugen, die genau dem Design entsprechen, oder wenn das Design weiße Farben aufweist, gehen Sie wie folgt vor: •...
  • Seite 82 In diesem Abschnitt wird ein Beispiel für die Verwendung der Vorbehandlungslösung PowerBright erläutert. • Die von RICOH autorisierte Vorbehandlungsflüssigkeit (d. h. PowerBright Vorbehandlungsflüssigkeit) mit der 1,5-fachen Menge an destilliertem Wasser (2:1) verdünnen. • Den Sprühbehälter mit der Mischung befüllen. Es ist wichtig, dass Sie destilliertes Wasser verwenden.
  • Seite 83 2. Drucken RICOH Ri 2000 Benutzerhandbuch • Das Vorbehandlungsgemisch mit dem Sprüher auftragen. Tragen Sie es in ausreichender und gleichmäßiger Menge auf, damit der Stoff einen gleichmäßigen Nassglanz aufweist. Denken Sie daran, dass Sie die Vorbehandlung nur auf die Bereiche auftragen müssen, die bedruckt werden.
  • Seite 84 2. Drucken RICOH Ri 2000 Benutzerhandbuch • Wenn Sie das Vorbehandlungsverfahren zum ersten Mal durchführen, testen Sie mit ein paar Shirts, um die richtige Sprühmenge herauszufinden. Zu viel Vorbehandlung kann dunkle Bereiche auf den Stoffen hinterlassen. Zu wenig Vorbehandlung kann dazu führen, dass die Drucke matt aussehen.
  • Seite 85 2. Drucken RICOH Ri 2000 Benutzerhandbuch 2.3. Auflegen von Kleidungsstücken Das Kleidungsstück mit einer Heizpresse glätten • Das Handbuch der Heizpresse aufmerksam durchlesen und die Heizpresse in Übereinstimmung mit den Sicherheitsvorkehrungen verwenden. Andernfalls kann es zu Verletzungen oder Verbrennungen kommen.
  • Seite 86 2. Drucken RICOH Ri 2000 Benutzerhandbuch Das Kleidungsstück auf den Adapter auflegen Das mit einer Heizpresse geglättete Kleidungsstück auf den Tischadapter auflegen. Nachstehend wird anhand eines Beispiels erläutert, wie das T-Shirt auf die Walze aufgelegt wird. Entfernen Sie den Rahmen vom Tischadapter.
  • Seite 87 2. Drucken RICOH Ri 2000 Benutzerhandbuch Legen Sie den Saum und die Ärmel außerhalb des Druckbereichs unter den Adapter. Den Saum und die Ärmel so aufziehen, dass sie wie abgebildet über den Adapter hinausragen. Beseitigen Sie Falten und Verformungen auf der Druckoberfläche.
  • Seite 88 2. Drucken RICOH Ri 2000 Benutzerhandbuch Setzen Sie den Adapterrahmen auf. WICHTIG! Stellen Sie sicher, dass das Kleidungsstück nicht am unteren Rahmen des Adapters herausragt. Wenn Sie den Druckvorgang mit einem hervorstehenden Kleidungsstück durchführen, könnte sich das Kleidungsstück im Gerät verfangen und eine Fehlfunktion verursachen.
  • Seite 89 2. Drucken RICOH Ri 2000 Benutzerhandbuch 2.4. Einstellen der Höhe des Adapters Dieses Gerät stellt die Höhe des Tischadapters automatisch ein. Die Höheneinstellung des Tischadapters muss vor dem Bedrucken des Kleidungsstücks durchgeführt werden. Das Einstellungsergebnis wird 2 Stunden nach dem letzten Druckvorgang zurückgesetzt.
  • Seite 90 2. Drucken RICOH Ri 2000 Benutzerhandbuch Fall 1: „OPT DRUCKT“ ist Inaktiv. Die Höheneinstellung des Tisches wird automatisch durchgeführt. Fall 2: „OPT DRUCKT“ ist Aktiv. Wählen Sie auf dem folgenden Bildschirm die am Drucker angebrachte Druckplatte aus. Die Höheneinstellung startet automatisch entsprechend der gewählten Druckplatte.
  • Seite 91 2. Drucken RICOH Ri 2000 Benutzerhandbuch 2. Wählen Sie die am Drucker angebrachte Druckplattengröße aus. WICHTIG! Wenn das Kleidungsstück nicht glatt ist, wird die Adapterhöhe nicht richtig eingestellt und der Druckvorgang nicht korrekt ausgeführt. Achten Sie daher darauf, das Kleidungsstück zu glätten. Wenn der Kopf zu weit von der Druckfläche entfernt ist, kann dies zusätzlich zur Beeinträchtigung der Encoder-Funktion die Druckqualität...
  • Seite 92 2. Drucken RICOH Ri 2000 Benutzerhandbuch Bei einem Höhenunterschied des aufgelegten Kleidungsstücks von 3 mm oder mehr wird eine Fehlermeldung angezeigt. Das Kleidungsstück entsprechend flach auflegen und die Höheneinstellung erneut durchführen.
  • Seite 93 2. Drucken RICOH Ri 2000 Benutzerhandbuch 2.5. Senden des Druckbildes Die nachfolgenden Methoden können verwendet werden, um die über das Gerät zu druckende Bilddatei zu senden. • Die Bilddatei über ColorGATE Productionserver senden. • Die Bilddatei an einen USB-Flash-Speicher senden und mit dem Gerät lesen.
  • Seite 94 2. Drucken RICOH Ri 2000 Benutzerhandbuch Stecken Sie den USB-Speicher in den vorderen USB-Anschluss. Drücken Sie auf [USB]. Wählen Sie die gewünschte Datei zum Drucken aus und drücken Sie anschließend auf [AUSWÄHLEN]. Der druckbereite Auftrag wird in der Vorschau des Druckbildes angezeigt.
  • Seite 95 2. Drucken RICOH Ri 2000 Benutzerhandbuch Auswählen des Bildes aus dem internen Speicher Aufträge, die zuvor von ColorGATE Productionserver gesendet wurden, werden im internen Speicher abgelegt. Drücken Sie auf [GESPEICHERTER JOB]. Wählen Sie die gewünschte Datei zum Drucken aus und drücken Sie anschließend auf [AUSWÄHLEN].
  • Seite 96 2. Drucken RICOH Ri 2000 Benutzerhandbuch Der druckbereite Auftrag wird in der Vorschau des Druckbildes angezeigt.
  • Seite 97 2. Drucken RICOH Ri 2000 Benutzerhandbuch Kontrollieren Sie die Mediengröße und den Druckplattentyp des Druckers Nach dem Senden der Druckdaten können Sie die Einstellung des Druckplattentyps des Druckers und der Mediengröße überprüfen. Prüfen Sie, dass beide Einstellungen gleich sind. Die in der Druckvorschau angezeigten Punkte sind folgende.
  • Seite 98 2. Drucken RICOH Ri 2000 Benutzerhandbuch 2.6. Drucken Ihres Bildes Sie können den Druckvorgang starten, nachdem Sie das Kleidungsstück aufgelegt, die Adapterhöhe eingestellt und das Druckbild ausgewählt haben. WICHTIG! Wenn Sie die Art des zu bedruckenden Kleidungsstücks seit der letzten Höheneinstellung ändern, achten Sie darauf, die Höhe erneut einzustellen.
  • Seite 99 2. Drucken RICOH Ri 2000 Benutzerhandbuch Drücken Sie auf [DRUCK STARTEN]. Der Tischadapter bewegt sich in das Gerät und der Druckvorgang wird gestartet. Wenn der Druckvorgang abgeschlossen ist, kehrt der Tischadapter zur Vorderseite des Geräts zurück. Entfernen Sie den Rahmen des Tischadapters.
  • Seite 100 2. Drucken RICOH Ri 2000 Benutzerhandbuch Siehe Seite 101, „Fixieren des Bildes mit Hitzebehandlung“. Druckauftrag abbrechen Drücken Sie während des Druckvorgangs auf [STOPP]. Drücken Sie auf [ABBRECHEN], um den aktuellen Druckauftrag zu beenden.
  • Seite 101 2. Drucken RICOH Ri 2000 Benutzerhandbuch 2.7. Fixieren des Bildes mit Hitzebehandlung HINWEIS - Informationen zur Verwendung der Heizpresse finden Sie im Handbuch der Heizpresse. Um die Tinte zu fixieren, damit Ihre Bilder waschbeständig sind, ist es erforderlich, das Bild mit Hitze zu behandeln, so dass sich das Bild mit dem Kleidungsstück verbindet.
  • Seite 102 2. Drucken RICOH Ri 2000 Benutzerhandbuch HINWEIS - Wenn Sie einen Textilofen oder einen Fördertrockner verwenden, messen Sie bitte die Temperatur des gedruckten Bilds, wenn es den Trockner verlässt, um sicherzustellen, dass es die nachfolgende Temperatur erreicht hat. Achten Sie bitte ebenfalls darauf, mit Ihren ersten Versuchen einen Waschtest durchzuführen, um sicher zu sein, dass die Tinten...
  • Seite 103 3. Wartung RICOH Ri 2000 Benutzerhandbuch 3. Wartung Ihr Drucker führt basierend auf Zeit und Verwendung eine automatische Wartungsroutine durch. Deshalb ist Ihre Maschine fast immer bereit zum Drucken, wenn Sie sie brauchen. Es ist jedoch gute Praxis, vor dem Druck einen Düsentest durchzuführen.
  • Seite 104 3. Wartung RICOH Ri 2000 Benutzerhandbuch Tintenpatrone fehlt oder steht bei 0%.  Der Abfalltintentank ist voll.  Encoder-Fehler oder andere Fehler.  Jede Serviceanruf-Meldung (siehe Seite 189, „Anleitung zur Fehlersuche“)  Vordere Abdeckung ist geöffnet.  Der Tintenschacht wurde zur Wartung geöffnet.
  • Seite 105 3. Wartung RICOH Ri 2000 Benutzerhandbuch HINWEIS - Wenn die Tintenpatronen längere Zeit nicht verwendet werden, schütteln Sie die weißen Tintenpatronen, führen Sie die automatische Wartung mit der Vorrichtung zur Kopfreinigung, die regelmäßige Reinigung und mehrere Druckkopfreinigungsvorgänge durch, bevor Sie den Drucker wieder verwenden.
  • Seite 106 3. Wartung RICOH Ri 2000 Benutzerhandbuch Teile mit Lebensdauer-Warnungen: Es können ähnliche Meldungen für Teile eingeblendet werden, die auf dem Bildschirm „Teileaustausch“ aufgeführt sind. „Warnung“, wenn die Lebensdauer des Teils fast abgelaufen ist, und „Achtung“, wenn das Teil das Ende seiner Lebensdauer erreicht hat.
  • Seite 107 3. Wartung RICOH Ri 2000 Benutzerhandbuch 3.1. Wartungsplan Täglich Das Gerät fordert Sie dazu auf, die weißen Patronen alle 12 Stunden zu schütteln. Wenn die Meldung erscheint, sind die weißen Patronen zu schütteln. Detaillierte Informationen hierzu finden Sie auf Seite 151, „Schütteln der weißen Patrone“.
  • Seite 108 3. Wartung RICOH Ri 2000 Benutzerhandbuch Alle 10 Tage Das Gerät fordert Sie alle 10 Tage mit der Meldung auf. Bei Aufforderung müssen Sie Folgendes durchführen: Führen Sie die WARTUNG mit der VORRICHTUNG ZUR KOPFREINIGUNG für die farbige Tintenstation durch.
  • Seite 109 3. Wartung RICOH Ri 2000 Benutzerhandbuch 3.2. DÜSENTEST  Vorbereitungen Verwendungszweck Artikel Zu verwenden Transparente A4-Medien WICHTIG! Führen Sie vor dem Druck auf jeden Fall einen Düsentest durch. Wenn eine Düse verstopft ist, führen Sie eine Kopfreinigung durch, bis die Verstopfung beseitigt ist und dies im Düsentest wiedergegeben wird.
  • Seite 110 3. Wartung RICOH Ri 2000 Benutzerhandbuch Drücken Sie auf die Registerkarte „Wartung“. Stellen Sie das transparente Medium ein und drücken Sie [HÖHE EINSTELLEN]. Drücken Sie auf [DÜSENTEST].
  • Seite 111 3. Wartung RICOH Ri 2000 Benutzerhandbuch Drücken Sie auf [WEISS] oder [FARBE]. Drücken Sie auf [DRUCKEN]. Das Düsentestmuster des gewählten Druckkopfs wird ausgedruckt. Überprüfen Sie die Ergebnisse des ausgedruckten Düsentestmusters. Kopfnummer Düsentestmuster Bitte achten Sie in Ihrem Düsentest auf Folgendes und führen Sie die entsprechenden Schritte durch: Düsentestmuster...
  • Seite 112 3. Wartung RICOH Ri 2000 Benutzerhandbuch Düsenumlenkung: Wenn die horizontalen Linien ungleichmäßig sind –– Verstopfte Düse: Wenn die horizontalen Linien kleine oder winzige Lücken aufweisen Allgemeine Regel: Eine fehlende Düse in den CMYK-Kanälen kann bei einigen Drucken auftreten; einige fehlende Düsen in den weißen Kanälen beeinträchtigen die Druckqualität jedoch nicht.
  • Seite 113 3. Wartung RICOH Ri 2000 Benutzerhandbuch 3.3. AUTOMATISCHE KOPFREINIGUNG • Die „STARKE“ Kopfreinigung verbraucht mehr Tinte als die „NORMALE“ Kopfreinigung. Verwenden Sie sie nur bei Bedarf. Drücken Sie auf die Registerkarte „Wartung“. Drücken Sie auf [AUTO. KOPFREINIGUNG].
  • Seite 114 3. Wartung RICOH Ri 2000 Benutzerhandbuch Drücken Sie zur Reinigung auf die Kopfnummer. Sie können mehrere Köpfe auswählen. Um alle Köpfe zu reinigen, drücken Sie alle entsprechenden Tasten. Drücken Sie auf [NORMAL] oder [STARK]. NORMAL: Für kleine oder winzige fehlende Düsen im Düsentest.
  • Seite 115 3. Wartung RICOH Ri 2000 Benutzerhandbuch HINWEIS - Wenn nach der normalen Reinigung der Düsenzustand nicht wiederhergestellt ist, fahren Sie mit der Option „STARKE“ Kopfreinigung fort. Die „STARKE“ Kopfreinigung ist am besten zur Behebung einer Umlenkung geeignet. Drücken Sie auf [REINIGEN].
  • Seite 116 3. Wartung RICOH Ri 2000 Benutzerhandbuch 3.4. WARTUNG MIT DER VORRICHTUNG ZUR KOPFREINIGUNG Eine Vorrichtung verwenden, um den Kopf automatisch zu reinigen. Weiße oder farbige Köpfe in einem einzigen Vorgang reinigen.  Vorbereitungen Verwendungszweck Artikel Zu tragen Polyethylen-Handschuhe Zu verwenden Vorrichtung für Kopfreinigung...
  • Seite 117 3. Wartung RICOH Ri 2000 Benutzerhandbuch Nehmen Sie die Reinigungsflüssigkeit mit der Pipette bis zur Markierung 1 auf. Tragen Sie die Reinigungsflüssigkeit bis zur Markierung 1 auf ein Reinigungskissen auf (auf die Bereiche wie in untenstehender Abbildung). WICHTIG! Tragen Sie nicht mehr als die angegebene Menge auf.
  • Seite 118 3. Wartung RICOH Ri 2000 Benutzerhandbuch Setzen Sie die Vorrichtung zur Kopfreinigung in die Öffnungen auf dem Aufnahmeboden ein. Schieben Sie sie ganz hinein. Drücken Sie auf die Registerkarte „Wartung“.
  • Seite 119 3. Wartung RICOH Ri 2000 Benutzerhandbuch Drücken Sie auf [WARTUNGSVORRICHTUNG]. Drücken Sie auf [WEISS] oder [FARBE]. Drücken Sie auf [REINIGEN]. Drücken Sie auf [Start]. Der Aufnahmeboden bewegt sich mit der Vorrichtung zur Kopfreinigung in das Gerät und startet die Reinigung des ausgewählten Kopfs.
  • Seite 120 3. Wartung RICOH Ri 2000 Benutzerhandbuch Entfernen Sie die Vorrichtung zur Kopfreinigung vom Aufnahmeboden. Entfernen Sie die Reinigungskissen von der Vorrichtung zur Kopfreinigung. Die benutzten Reinigungskissen entsorgen - nicht wiederverwenden. Reinigen Sie die Vorrichtung zur Kopfreinigung mit einem Tuch. Installieren Sie den Tischadapter mit Rahmen auf den Aufnahmeboden.
  • Seite 121 3. Wartung RICOH Ri 2000 Benutzerhandbuch 3.5. REGULÄRE WARTUNG Die reguläre Wartung beinhaltet die Reinigung der folgenden Teile: • Reinigung der Führungsstange Nähere Einzelheiten finden Sie auf Seite 122 „Reinigen der Führungsstange“. • Reinigung der Wartungseinheit und des Spülkastens Nähere Einzelheiten finden Sie auf Seite 136 „Reinigen der Wartungseinheit und des Spülkastens“.
  • Seite 122 3. Wartung RICOH Ri 2000 Benutzerhandbuch 3.6. Reinigen der Führungsstange  Vorbereitungen Verwendungszweck Artikel Zu tragen Polyethylen-Handschuhe Schutzbrille Zu verwenden Reinigungstupfer Reinigungsflüssigkeit Pipette Fett Fusselfreie Tücher Destilliertes Wasser  Reinigungsdauer Ca. 30 Minuten  Leitfaden für Teile 1. Encoder-Bogen 2. Wartungseinheit 3.
  • Seite 123 3. Wartung RICOH Ri 2000 Benutzerhandbuch Starten der REGULÄREN WARTUNG Drücken Sie auf die Registerkarte „Wartung“. Drücken Sie auf [REGULÄRE WARTUNG]. Drücken Sie auf [WEISS] oder [FARBE]. Drücken Sie auf [REINIGEN]. Die ausgewählte Druckkopfeinheit wird in die mittlere Position bewegt.
  • Seite 124 3. Wartung RICOH Ri 2000 Benutzerhandbuch Reinigen der Führungsstange • Achten Sie darauf, die Düse nicht mit dem Reinigungstupfer zu berühren. Achten Sie auch darauf, die abgewischte feste Tinte oder die Fusseln nicht auf die Düse zu übertragen. Achten Sie auch darauf, den Düsenbereich trocken zu halten (keine Reinigungsflüssigkeit), während Sie die Seite...
  • Seite 125 3. Wartung RICOH Ri 2000 Benutzerhandbuch • Bewegen Sie die Druckkopfeinheitnicht außerhalb des Bereichs, der für das Verschieben vorgesehen ist. Da der Wischer der Wartungseinheit in die Wischerreinigungsposition angehoben ist, wird bei Verschieben der Druckkopfeinheit über die Wartungseinheit der Wischer gegen den Kopf gedrückt.
  • Seite 126 3. Wartung RICOH Ri 2000 Benutzerhandbuch Wischen Sie altes Schmierfett und Fusseln, die an beiden Führungsstangen anhaften, mit einem Reinigungstupfer ab. Bewegen Sie die Druckkopfeinheit nach links und wischen Sie altes Schmierfett und Fusseln an den Stellen der Führungsstangen ab, an denen die Druckkopfeinheit gestoppt wurde.
  • Seite 127 3. Wartung RICOH Ri 2000 Benutzerhandbuch Tragen Sie das vorgesehene Schmierfett auf die Führungsstange auf. Verwenden Sie zum Auftragen einen neuen Reinigungstupfer. Schmierfett anbringen, wie in nachfolgender Abbildung gezeigt. • Führungsstange: Hauptteil Etwa 0,01 ml Schmierfett auf jedes der sechs peripheren Teile des Pfeils auftragen.
  • Seite 128 3. Wartung RICOH Ri 2000 Benutzerhandbuch Verwenden Sie einen zugewiesenen Reinigungstupfer, um das Schmierfett gleichmäßig auf dem oberen Teil der Stange zu verteilen (bedecken Sie etwa das obere Drittel des Umfangs der Stange). Bereiche für das Auftragen Stange Schmierfetts Bewegen Sie die Druckkopfeinheit von Hand nach links und rechts, um das Schmierfett zu verteilen.
  • Seite 129 3. Wartung RICOH Ri 2000 Benutzerhandbuch Wischen Sie das Schmierfett weg, das über den in Schritt 5 erläuterten Anwendungsbereich hinausgeht. WICHTIG! Vergewissern Sie sich, dass kein Schmierfett am Füllsensor anhaftet. Bewegen Sie die Druckkopfeinheit nach Reinigung der Führungsstangen von Hand ganz nach links.
  • Seite 130 3. Wartung RICOH Ri 2000 Benutzerhandbuch Reinigen des Encoderstreifen WICHTIG! Die Reinigung des Encoderstreifens ist normalerweise nicht erforderlich. • Fusselfreie Tücher sorgen für die Intaktheit des Encoderstreifens, eine unsachgemäße Verwendung der fusselfreien Tücher kann den Encoderstreifen jedoch beschädigen und die Funktionsfähigkeit des Druckers verhindern.
  • Seite 131 3. Wartung RICOH Ri 2000 Benutzerhandbuch Den Encoder-Sockel nur reinigen, wenn: • Schmierfett oder Tinte auf den Encoderstreifen tropft. • Vertikale Streifen auf dem gedruckten Bild erscheinen. Druckrichtung (Bewegungsrichtung des Wagens) Den Encoderstreifen nach dem Auftragen von Schmierfett auf die Führungsstange reinigen.
  • Seite 132 3. Wartung RICOH Ri 2000 Benutzerhandbuch Bewegen Sie die Druckkopfeinheit von Hand ganz nach links. Befeuchten Sie ein fusselfreies Tuch mit Reinigungsflüssigkeit. Entfernen Sie nach dem Auftragen der Reinigungsflüssigkeit auf das fusselfreie Tuch die Fusseln und Tinte, die am Encoderstreifen anhaften. Bewegen Sie den Wagen, um den gesamten Encoderstreifen zu reinigen.
  • Seite 133 3. Wartung RICOH Ri 2000 Benutzerhandbuch Bewegen Sie die Druckkopfeinheit nach Reinigung des Encoders von Hand ganz nach links. Der Wischer kann den Kopf beschädigen, wenn er am rechten Ende der Wartungseinheit hochsteht.
  • Seite 134 3. Wartung RICOH Ri 2000 Benutzerhandbuch Beenden der Wartung Schließen Sie die vordere Abdeckung. Drücken Sie auf [JA]. Die Druckkopfeinheit bewegt sich ans rechte Ende, und der Kopf wird mit einer Kappe versehen. WICHTIG! Wenn Encoder-Fehler regelmäßig auftreten und eine häufige Reinigung erfordern, muss der Encoder möglicherweise gründlicher gereinigt werden.
  • Seite 135 3. Wartung RICOH Ri 2000 Benutzerhandbuch Führen Sie nach dem Abschluss der Reinigung eine AUTOMATISCHE KOPFREINIGUNG durch (empfohlen). Das verhindert, dass die Tinte austrocknet und die Düsen verstopfen. Nähere Einzelheiten zur AUTOMATISCHE KOPFREINIGUNG finden Sie auf Seite 113, „AUTOMATISCHE KOPFREINIGUNG“.
  • Seite 136 3. Wartung RICOH Ri 2000 Benutzerhandbuch 3.7. Reinigen der Wartungseinheit und des Spülkastens  Vorbereitungen Verwendungszweck Artikel Zu tragen Polyethylen-Handschuhe Schutzbrille Zu verwenden Reinigungstupfer Reinigungsflüssigkeit Pipette  Reinigungsdauer Ca. 10 Minuten  Leitfaden für Teile 1. Spülkasten 2. Wartungseinheit HINWEIS - die obigen Teile sind jeweils für Weiß und Farbe vorhanden.
  • Seite 137 3. Wartung RICOH Ri 2000 Benutzerhandbuch Wartungseinheit 1. Wischer 2. Wischerreiniger 3. Saugkappe 4. Befeuchtungskappe...
  • Seite 138 3. Wartung RICOH Ri 2000 Benutzerhandbuch Starten der REGULÄREN WARTUNG Drücken Sie auf die Registerkarte „Wartung“. Drücken Sie auf [REGULÄRE WARTUNG]. Drücken Sie auf [WEISS] oder [FARBE]. Drücken Sie auf [REINIGEN]. Die ausgewählte Druckkopfeinheit wird in die mittlere Position bewegt.
  • Seite 139 3. Wartung RICOH Ri 2000 Benutzerhandbuch Reinigung der Wartungseinheit und des Spülkastens • Nicht zu stark reiben. Nicht über andere als die gekennzeichneten Bereiche wischen. Es besteht die Möglichkeit, dass Teile beschädigt oder verformt werden, oder sich lösen. Wenn Teile brechen, sich verformen oder lösen, kann dies zu einer Fehlfunktion des Geräts führen.
  • Seite 140 3. Wartung RICOH Ri 2000 Benutzerhandbuch Reinigen Sie die Befeuchtungskappen. WICHTIG! Nicht die Befeuchtungskappen verformen oder zerkratzen. Verformungen und Kratzer können zu Störungen führen. Insbesondere den oberen Teil vorsichtig und sorgfältig abwischen. Beispiel für die Anwendung des Reinigungstupfers:...
  • Seite 141 3. Wartung RICOH Ri 2000 Benutzerhandbuch Wischen Sie den oberen Teil vorsichtig ab. Wischen Sie den seitlichen Teil vorsichtig ab. Wischen Sie den Innenteil vorsichtig ab.
  • Seite 142 3. Wartung RICOH Ri 2000 Benutzerhandbuch Beispiel für den Verschmutzungsgrad nach der Reinigung. • Die nachfolgenden Bilder zeigen ein Beispiel vor und nach der Reinigung. Vorher Nachher Reinigen Sie die Saugkappe.
  • Seite 143 3. Wartung RICOH Ri 2000 Benutzerhandbuch Das Verfahren zur Reinigung der Saugkappe ist identisch mit dem Reinigungsverfahren für die Befeuchtungskappen. In der Kappe befindet sich jedoch eine Vakuumkappe. Diese vorsichtig reinigen, um dieses Teil nicht zu verschieben oder zu lösen. Setzen Sie die Teile auf jeden Fall wieder ein, wenn Sie Teile in der Kappe verschieben oder entfernen.
  • Seite 144 3. Wartung RICOH Ri 2000 Benutzerhandbuch Ein Beispiel für die Anwendung des Reinigungstupfers wird nachstehend angezeigt. Reinigen Sie die Oberfläche und die Innenteile des W ischerreinigers. Vorsichtig handhaben, da der Hebel dünn ist. Er kann sich leicht verform en, •...
  • Seite 145 3. Wartung RICOH Ri 2000 Benutzerhandbuch Reinigen Sie den W ischer. Die Vorder- und Rückseite und die obere Fläche des Wischers (das eingekreiste Gummiplattenteil) reinigen. Reinigen Sie die Rolle. Die Rolle drehen, den Reinigungstupfer vor und zurück bewegen und die gesamte...
  • Seite 146 3. Wartung RICOH Ri 2000 Benutzerhandbuch Das nachfolgende Bild zeigt den Umfang der Entfernung des Schmutzes nach der oben beschriebenen Reinigung des Wischers und des Wischerreinigers. Reinigen Sie den Spülkasten. Wenn die Oberseite des Spülkastens oder der linke Tintensammelbehälter mit Tinte verschmutzt ist, diese mit einem Reinigungstupfer reinigen.
  • Seite 147 3. Wartung RICOH Ri 2000 Benutzerhandbuch Beenden der Wartung Schließen Sie die vordere Abdeckung. Drücken Sie auf [JA]. Der Wagen bewegt sich ans rechte Ende, und der Kopf wird mit einer Kappe versehen. WICHTIG! Wenn Encoder-Fehler regelmäßig auftreten und eine häufige Reinigung erfordern, muss der Encoder möglicherweise gründlicher gereinigt werden.
  • Seite 148 3. Wartung RICOH Ri 2000 Benutzerhandbuch Führen Sie nach dem Abschluss der Reinigung eine AUTOMATISCHE KOPFREINIGUNG durch (empfohlen). Das verhindert, dass die Tinte austrocknet und die Düsen verstopfen. Nähere Einzelheiten zur AUTOMATISCHE KOPFREINIGUNG finden Sie auf Seite 113, „AUTOMATISCHE KOPFREINIGUNG“.
  • Seite 149 3. Wartung RICOH Ri 2000 Benutzerhandbuch 3.8. HÄUFIGKEIT DER WEISSREINIGUNG Sie können die Stufe der Häufigkeit der Weißreinigung beim Drucken ändern. Drücken Sie auf die Registerkarte „Option“. Drücken Sie auf [HÄUFIGK. WEIßREI.].
  • Seite 150 3. Wartung RICOH Ri 2000 Benutzerhandbuch Drücken Sie auf die gewünschte Stufe. Diese Option bestimmt, wie oft eine automatische Weißkopfreinigung während des Drucks durchgeführt werden kann. Reinigungsstufen Beschreibung Stufe 1 (NIEDRIG) Nach etwa 40 Weiß-Drucken wird eine Weißkopfreinigung durchgeführt. Stufe 2 Nach etwa 30 Weiß-Drucken wird eine Weißkopfreinigung durchgeführt.
  • Seite 151 3. Wartung RICOH Ri 2000 Benutzerhandbuch 3.9. Schütteln der weißen Patrone • Schütteln Sie die Patrone NICHT zu schnell oder zu stark. • Beim Schütteln nicht anschlagen oder fallen lassen. Andernfalls kann es zu einer Verletzung, Beschädigung der Patrone oder zum Austritt von Tinte kommen.
  • Seite 152 3. Wartung RICOH Ri 2000 Benutzerhandbuch Abb. 1  Manuell zählen Der Drucker fordert Sie alle 12 Stunden mit der folgenden Meldung auf: Ziehen Sie jede weiße Patrone heraus, dann wird für jede Zielpatrone die „Start“-Taste angezeigt. • Drücken Sie „Start“, die Taste wechselt auf „Zähler“ und der Zähler wird heruntergezählt.
  • Seite 153 3. Wartung RICOH Ri 2000 Benutzerhandbuch Setzen Sie die Patronen nach dem Schütteln ein. •  Auswahl des Anzeigeformats Der Drucker fordert Sie alle 12 Stunden mit der folgenden Meldung auf: Ziehen Sie jede weiße Patrone heraus, dann wird jeder Zähler heruntergezählt.
  • Seite 154 3. Wartung RICOH Ri 2000 Benutzerhandbuch Setzen Sie die Patronen nach dem Schütteln ein. •  Auswahl des Anzeigeformats Sie können zwei Arten des Anzeigeformats auswählen (Manuell zählen/Automatisch zählen). Drücken Sie die Registerkarte „Einstellungen“ auf dem Touchpanel des Geräts. Drücken Sie auf [OPTION].
  • Seite 155 3. Wartung RICOH Ri 2000 Benutzerhandbuch  Einstellung der Summerbenachrichtigung Sie können die Summerbenachrichtigung einstellen. Drücken Sie die Registerkarte „Einstellungen“ auf dem Touchpanel des Geräts. Drücken Sie auf [OPTION]. Drücken Sie auf [VOLUMEN]. Stellen Sie den Summerparameter wie folgt ein. (Lautstärke 0 entspricht „AUS“)
  • Seite 156 3. Wartung RICOH Ri 2000 Benutzerhandbuch 3.10. Zirkulation Dieser Drucker verfügt über eine Funktion zur Zirkulation der weißen Tinte, die die weiße Tinte im System vom Tintenschacht zum Druckkopf und zurück bewegt. Dadurch wird verhindert, dass sich die weiße Tinte...
  • Seite 157 3. Wartung RICOH Ri 2000 Benutzerhandbuch 3.11. Leeren der Abfalltintenflasche • Wenn die Abfalltintenflasche voll ist, findet die automatische Wartung nicht statt und der Druckkopf kann verstopfen. • Nicht auf [RESTTIN. ZURÜCKS.] drücken, um die Warnung zur Abfalltintenflasche zurückzusetzen, ohne den Abfalltintentank zu entleeren. Es kann sonst zu einem Überlaufen oder anderen potenziellen Gefahren kommen.
  • Seite 158 4. Anpassungen RICOH Ri 2000 Benutzerhandbuch 4. Anpassungen Dieser Abschnitt erläutert, wie Sie die Bildqualität dieses Druckers über das Touchpanel anpassen. Wenn trotz gutem Druckkopf-Düsenstatus die Druckqualität schlecht ist, muss dieses Verfahren durchgeführt werden. • Diese Funktionen können auf der Registerkarte „Ausrichtung“ ausgeführt werden.
  • Seite 159 4. Anpassungen RICOH Ri 2000 Benutzerhandbuch Tipps zur Anpassung Wenn der Druck auch nach der Anpassung falsch ausgerichtet ist, wird empfohlen, ihn entsprechend der Stärke des zu bedruckenden Mediums (T-Shirt, usw.) anzupassen. Legen Sie das zu bedruckende Medium auf die W alze auf und führen Sie die Funktion HÖHE EINSTELLEN aus.
  • Seite 160 4. Anpassungen RICOH Ri 2000 Benutzerhandbuch 4.1. Anpassen des Kopfs Diese Anpassung ist gewöhnlich nur nach dem Austausch von Teilen erforderlich, wie z. B. der Austausch eines Wagens oder CTLs. Mit dieser Funktion wird die Ausrichtungsposition des Druckkopfs angepasst. Wenn das Druckergebnis nicht klar ist (wenn zum Beispiel vertikale Linien falsch ausgerichtet oder die Farben nicht klar sind, der Druck unscharf ist), kann diese Anpassung das Ergebnis verbessern.
  • Seite 161 4. Anpassungen RICOH Ri 2000 Benutzerhandbuch Drücken Sie auf [DRUCKEN]. Das Muster der Kopfanpassung des gewählten Druckkopfs wird ausgedruckt. Finden Sie dann einen geeigneten Anpassungswert aus dem Druckergebnis des Anpassungsmusters. Finden Sie in Reihe A ein Muster mit einem Quadrat in der hellsten Farbe und geraden vertikalen Linien auf beiden Seiten (oder dieser Bedingung am nächsten).
  • Seite 162 4. Anpassungen RICOH Ri 2000 Benutzerhandbuch Wiederholen Sie dies für die anderen Reihen im Testmuster (B, C, usw.). W enn keine geraden vertikalen Linien vorhanden sind, wie in der obenstehenden Abbildung, überprüfen Sie das letzte Quadrat in der Reihe der Quadrate mit dem kleinsten Spalt in den Seitenlinien und finden Sie einen entsprechenden W ert.
  • Seite 163 4. Anpassungen RICOH Ri 2000 Benutzerhandbuch 4.2. Anpassen des Tisches Die Druckindexierung des Tisches kann angepasst werden. Sie müssen dies gewöhnlich nicht ausführen, sofern keine Komponente ersetzt wird, wie z. B. die Sub-Steuerplatine oder die CTL-Platine. Wenn das Druckergebnis horizontale Linien aufweist und der Düsentest perfekt ist (keine fehlenden Düsen und keine Düsenumlenkung, und die Tischhöhe ist korrekt), müssen Sie diese Funktion ausführen.
  • Seite 164 4. Anpassungen RICOH Ri 2000 Benutzerhandbuch Finden Sie einen geeigneten Anpassungswert aus dem Druckergebnis des Anpassungsmusters. Finden Sie ein Muster mit dem Quadrat in der hellsten Farbe und auf beiden Seiten ausgerichteten horizontalen Linien. • Ein W ert über dem Muster zeigt einen geeigneten Anpassungswert an.
  • Seite 165 4. Anpassungen RICOH Ri 2000 Benutzerhandbuch aber die horizontalen Linien für „+14“ sind in entgegengesetzter Richtung falsch ausgerichtet. In diesem Fall liegt ein Wert, der die horizontalen Linien ausrichtet, irgendwo zwischen „+6“ und „+14“. Nach Überprüfung des Werts beginnt die Fehlausrichtung der horizontalen Linien in entgegengesetzter Richtung in der Nähe des Werts „+14“.
  • Seite 166 4. Anpassungen RICOH Ri 2000 Benutzerhandbuch 4.3. Anpassen der Druckposition Die Druckstartposition kann in einem Bereich von ±8,0 mm in Tischrichtung und ±5,0 mm in Kopfrichtung genau eingestellt werden. Verwenden Sie dies, wenn der Druck nicht zentriert erscheint oder der Farbdruck vom weißer Untergrund verschoben zu sein scheint.
  • Seite 167 4. Anpassungen RICOH Ri 2000 Benutzerhandbuch den geeigneten Wert finden, der auf den Ausrichtungsdateien bei den 4 Pfeilen auf der Walze basiert. Positionieren Sie das Papier so, dass das Kreuz auf dem Testdruckpapier an der rechten unteren Ecke anliegt. • Sie können Werte zwischen „-5,0“ und „+5,0“ in Kopfrichtung und zwischen „-8,0“ und „+8,0“...
  • Seite 168 4. Anpassungen RICOH Ri 2000 Benutzerhandbuch Das Folgende ist die Einstellung der Verschiebung zwischen Weiß und Farbe. WICHTIG! Bewegen Sie das Blatt erst, wenn der Vorgang von 8 auf 14 abgeschlossen ist. Drücken Sie auf [DRUCKPOSITION]. Drücken Sie auf [WEISS] , Drücken Sie auf [DRUCKEN].
  • Seite 169 4. Anpassungen RICOH Ri 2000 Benutzerhandbuch Drücken Sie [DRUCKPOSITION], ohne das transparente A4-Medien zu bewegen. Drücken Sie auf [FARBE] , Drücken Sie auf [DRUCKEN]. Wenn Weiß und Farbe falsch ausgerichtet sind, lesen Sie 4. bis 5. und passen Sie die Position an.
  • Seite 170 5. Austausch von Serviceteilen RICOH Ri 2000 Benutzerhandbuch 5. Austausch von Serviceteilen 5.1. Servicteile Dieser Drucker enthält einige austauschbare Serviceteile und Sammelbehälter, die während der Lebensdauer überwacht werden. • Die einzelnen Symbole zeigen den Status des jeweiligen Serviceteils an. Die Farbe des jeweiligen...
  • Seite 171 5. Austausch von Serviceteilen RICOH Ri 2000 Benutzerhandbuch • Wenn eine Komponente ausgewählt wurde, wird das Dialogfenster [Teileaustausch] angezeigt. Es zeigt den Zähler und das Datum des letzten Austausches an.
  • Seite 172 5. Austausch von Serviceteilen RICOH Ri 2000 Benutzerhandbuch 5.2. Austausch des Nebel-Gebläsefilters Wenn der Nebel-Gebläsefilter ersetzt werden muss, wird eine Meldung auf dem Touchpanel angezeigt. Die Anzahl der zu ersetzenden Filter hängt von der Art der verwendeten Tinte ab.  Vorbereitungen...
  • Seite 173 5. Austausch von Serviceteilen RICOH Ri 2000 Benutzerhandbuch Entfernen Sie den Befestigungsrahmen des Nebel-Gebläsefilters. Nehmen Sie den Nebel-Gebläsefilter aus dem Befestigungsrahmen. Setzen Sie den neuen Nebel-Gebläsefilter in den Befestigungsrahmen ein.
  • Seite 174 5. Austausch von Serviceteilen RICOH Ri 2000 Benutzerhandbuch Schieben Sie den Befestigungsrahmen des Nebel-Gebläsefilters in seine ursprüngliche Position, bis ein Klicken zu hören ist. Tauschen Sie alle zu ersetzenden Nebelfilter aus. Drücken Sie bei der Bestätigungsmeldung auf dem Touchpanel auf [JA].
  • Seite 175 6. Vorbereitung Ihres Druckers zur Lagerung/zum Transport RICOH Ri 2000 Benutzerhandbuch 6. Vorbereitung Ihres Druckers zur Lagerung/zum Transport Hinweis - Bitte halten Sie Reinigungspatronen für alle Kanäle bereit Regelmäßige Wartung durchführen. Please refer to the following page for implementation instructions.
  • Seite 176 6. Vorbereitung Ihres Druckers zur Lagerung/zum Transport RICOH Ri 2000 Benutzerhandbuch Drücken Sie auf [TINTENPFADSTEUERUNG]. Drücken Sie auf [REINIGER LADEN]. Drücken Sie auf [WEISS] oder [FARBE]. Drücken Sie auf [REINIGEN].
  • Seite 177 6. Vorbereitung Ihres Druckers zur Lagerung/zum Transport RICOH Ri 2000 Benutzerhandbuch Bestätigen Sie durch Drücken auf [JA], um das System mit Reinigungslösung zu befüllen. Wenn das Befüllen mit Reinigungslösung abgeschlossen ist, setzen Sie die Schutzabdeckung für den Druckkopf auf den weißen Wagen auf.
  • Seite 178 7. Verwendung des Druckers im 4-Farbmodus (nur CMYK) RICOH Ri 2000 Benutzerhandbuch 7. Verwendung des Druckers im 4-Farbmodus (nur CMYK) Die Verwendung des Druckers im Vier-(4)-Farbmodus ermöglicht es Ihnen, nur CMYK zu verwenden und Weiß im Lagerungsmodus zu halten. Der 4-Farbmodus hat zwei Zustände: Nur 4-farbig (automatische Reinigung für Weiß: EIN) und Nur 4- farbig (automatische Reinigung für Weiß: AUS).
  • Seite 179 7. Verwendung des Druckers im 4-Farbmodus (nur CMYK) RICOH Ri 2000 Benutzerhandbuch Drücken Sie auf [TINTENPFADSTEUERUNG]. Drücken Sie auf [REINIGER LADEN]. Drücken Sie auf [WEISS]. Drücken Sie auf [REINIGEN].
  • Seite 180 7. Verwendung des Druckers im 4-Farbmodus (nur CMYK) RICOH Ri 2000 Benutzerhandbuch Bestätigen Sie durch Drücken auf [JA], um das System mit Reinigungslösung zu befüllen. HINWEIS - Bitte warten Sie ca. 40 Minuten, bis das System die Tinte ausgespült und die weißen Leitungen mit Reinigungslösung gefüllt hat.
  • Seite 181 7. Verwendung des Druckers im 4-Farbmodus (nur CMYK) RICOH Ri 2000 Benutzerhandbuch Zeitintervall von Nur 4-farbig Ungefährer Verbrauch der Reinigungspatrone [%] (automatische Reinigung für Weiß: EIN) 1 Woche W1A,W2A:16.4％、W1B,W2B:19.9％ 2 Wochen W1A,W2A:23.4％、W1B,W2B:33.9％ 4 Wochen W1A,W2A:32.6％、W1B,W2B:61.9％ 8 Wochen W1A,W2A:39.4％、W1B,W2B:84.6％ Nach etwa 8 Monaten müssen 2 Patronen von W1B und Unverändert fortgesetzt.
  • Seite 182 7. Verwendung des Druckers im 4-Farbmodus (nur CMYK) RICOH Ri 2000 Benutzerhandbuch Den Drucker von Nur 4-farbig (automatische Reinigung für Weiß: EIN) zu Nur 4-farbig (automatische Reinigung für Weiß: AUS) umschalten Der Modus Nur 4-farbig (automatische Reinigung für Weiß: EIN) kann auf Nur 4-farbig (automatische Reinigung für Weiß: AUS) umgeschaltet werden, indem der weiße Druckkopf erneut gereinigt wird.
  • Seite 183 7. Verwendung des Druckers im 4-Farbmodus (nur CMYK) RICOH Ri 2000 Benutzerhandbuch 7.1. Wechseln des Druckers vom 4-Farbmodus zum 6-Farbmodus Der 6-Farbmodus kann sowohl von Nur 4-farbig (automatische Reinigung für Weiß: EIN) als auch von Nur 4-farbig (automatische Reinigung für Weiß: AUS) aus aufgerufen werden.
  • Seite 184 7. Verwendung des Druckers im 4-Farbmodus (nur CMYK) RICOH Ri 2000 Benutzerhandbuch Drücken Sie auf [TINTE LADEN]. Drücken Sie auf [WEISS]. Drücken Sie auf [REINIGEN].
  • Seite 185 8. Tintenpfad-Leitfaden RICOH Ri 2000 Benutzerhandbuch 8. Tintenpfad-Leitfaden Die druckbaren Medien und Bilder variieren je nach den Tintenpfadeinstellungen am Drucker. Bitte verwenden Sie die richtige Tintenpfadeinstellung für Ihre vorgesehene Anwendung. Die aktuelle Tintenpfadeinstellung wird im Statusbildschirmmenü unten angezeigt. Status Druckbare...
  • Seite 186 8. Tintenpfad-Leitfaden RICOH Ri 2000 Benutzerhandbuch Status Druckbare Hinweise Medien Nur 4-farbig (automatische Weiße • Drucken ist möglich, ohne dass ein weißer Reinigung für Weiß: EIN) Medien Tintengrund oder Weißdruck erforderlich ist. Farbe: Tinte wird geladen • Wählen Sie im 6-Farbmodus auf dem Weiß: Reiniger laden...
  • Seite 187 8. Tintenpfad-Leitfaden RICOH Ri 2000 Benutzerhandbuch Status Druckbare Hinweise Medien 4-color only (White Auto • Dieser Modus wird eingestellt, indem Sie Cleaning: OFF) auf dem Bedienfeld auf der Registerkarte [Einstellungen] - [Tintenpfadsteuerung] - Farbe: Tinte wird geladen [Reiniger laden] - [Weiß] mit Nur 4-farbig Weiß: Reiniger laden...
  • Seite 188 8. Tintenpfad-Leitfaden RICOH Ri 2000 Benutzerhandbuch * Für Anweisungen zur Installation der Schutzabdeckung für den Druckkopf, siehe „Schutzabdeckung für den Druckkopf anbringen“ auf Seite 198. Zustandsübergangsdiagramm für jeden Modus [Erklärung der farbigen Pfeile und Zustände in der Grafik] [Farbe der Pfeile] Diese geben an, ob die Tintenbefüllung oder Reinigerbefüllung durchgeführt wird.
  • Seite 189 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch 9. Anleitung zur Fehlersuche Problem/Fehler Ursachen Lösungen Unscharfe Tischhöhe ist zu niedrig. Legen Sie das Kleidungsstück korrekt auf verschwommene den Tischadapter auf und führen Sie die Drucke Funktion HÖHE EINSTELLEN erneut aus.
  • Seite 190 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Problem/Fehler Ursachen Lösungen Düsen bei 100% und geringe Führen Sie das Verfahren zur bis keine Umlenkung. Tischausrichtung durch (siehe Seite 163, “Anpassen des Tisches”). Horizontale Düsen bei 100%, erscheint in Wählen Sie den unidirektionalen Druck...
  • Seite 191 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Problem/Fehler Ursachen Lösungen Die Druckpositionen von Weiß Passen Sie die Druckposition für Weiß und Farbe sind falsch und Farbe an (siehe Seite 166,“Anpassen ausgerichtet. der Druckposition“). Abhängig vom Material des Passen Sie mit ColorGATE Production Hemdes und der Server an.
  • Seite 192 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch...
  • Seite 193 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Wartungsanforderungen WICHTIG! Führen Sie Folgendes aus, um einen Ausfall des Druckers zu vermeiden: • Lassen Sie das Gerät stets eingeschaltet. • Lassen Sie das Gerät nicht mit einer leeren installierten Tintenpatrone oder etwaigen ausstehenden Fehlern oder Serviceanruf-Meldungen zurück.
  • Seite 194 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch 9.1. Das Druckergebnis entspricht nicht den Erwartungen Je nach Druckbedingungen kann beim Drucken auf dunkelfarbigen Stoffen, bei dem sich ein Hintergrund mit weißer Tinte bildet, ein unerwünschtes Druckbild auftreten. Bei Problemen mit Druckergebnissen die nachstehenden Lösungen beachten.
  • Seite 195 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Fokussierung auf Produktivität durch Verkürzung der Druckzeit Wählen Sie den Auftrag im Archiv „Auftrag“ aus und klicken Sie mit der rechten Maustaste darauf. Klicken Sie auf [Einstellungen]. Klicken Sie auf die Registerkarte [Farbe] und anschließend unter „Erweitert“ auf [Einstellungen].
  • Seite 196 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Es bilden sich weiße Flecken Bei Bildtypen mit fester Tinte erscheinen weiße Flecken auf der Oberfläche, nachdem die Tinte mit einer Heizpresse fixiert wird. Ursachen: Es kann auftreten, wenn die weiße Tinte nicht trocken genug ist.
  • Seite 197 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Auf hellen Bildern erscheinen dunkle Flecken Nach Fixierung der Tinte können dunkle Flecken auftreten. Ursachen: Die folgenden Ursachen sind möglich. • Die Höhe der Bildgröße ist kleiner als 100 mm*, die Trocknungszeit der weißen Tinte ist kurz.
  • Seite 198 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch 9.2. Schutzabdeckung für den Druckkopf anbringen Schalten Sie die Stromversorgung des Druckers nicht aus. Wenn die Stromversorgung ausgeschaltet wird, kann dies dazu führen, dass die automatische Wartungsfunktion, um die Druckqualität zu erhalten, nicht ordnungsgemäß...
  • Seite 199 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Beenden des Druckvorgangs Wenn ein SC-Fehler während des Druckens auftritt, beenden Sie den Druckvorgang. Wenn Sie das Touchpanel nicht benutzen können und der Tischadapter im Gerät gestoppt wurde, schalten Sie den Drucker aus und ziehen Sie den Tischadapter langsam mit der Hand zur Vorderseite des Geräts.
  • Seite 200 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Bewegen der Druckkopfeinheit mit dem Touchpanel Um die Schutzabdeckung an die Druckköpfe anzubringen, müssen Sie die Druckkopfeinheit zur mittleren Position bewegen. Ändern Sie die Position des Druckkopfs zunächst durch Bedienen das Touchpanel.
  • Seite 201 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Drücken Sie [WEISS] oder [FARBE] oder [WEISS] und [FARBE]. Wählen Sie die Schutzabdeckung für den Druckkopf entsprechend dem zu installierenden Teil. Der Wagen verfährt zur Mittelposition. Schalten Sie die Maschine aus. Falls Sie das Gerät nicht ausschalten können, betätigen Sie den Hauptnetzschalter.
  • Seite 202 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Überprüfen der Position der Druckkopfeinheit Leitfaden für Teile 1. Druckkopfeinheit 2. Wartungsaufsatz 3. Druckkopf (Unterseite des Wagens) HINWEIS - die obigen Teile sind jeweils für Weiß und Farbe vorhanden. Öffnen Sie die vordere Abdeckung.
  • Seite 203 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Überprüfen Sie die Position der Druckkopfeinheit. Mögliche Fälle für die Position der Druckkopfeinheit. Fall 1: Die Druckkopfeinheit befindet sich in der mittleren Position oder in einer anderen Position als die der Wartungseinheit. Mit Seite 206, „Anbringen der Schutzabdeckung für den Druckkopf“...
  • Seite 204 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Entriegeln der Druckkopfeinheit Wenn sich die Druckkopfeinheit in der Position der Wartungseinheit befindet und durch Bedienung das Touchpanel nicht bewegt werden kann, muss diese manuell per Hand entriegelt und bewegt werden.  Leitfaden für Teile 1.
  • Seite 205 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Drehen Sie den Schraubendreher gegen den Uhrzeigersinn, um Markierung B an Markierung A auszurichten. Wenn sich Markierung A und B auf derselben Höhe befinden, ist die Druckkopfverriegelung freigegeben. Bewegen Sie die Druckkopfeinheit langsam mit der Hand.
  • Seite 206 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Anbringen der Schutzabdeckung für den Druckkopf WICHTIG! Schalten Sie vor diesem Vorgang unbedingt den Drucker aus. Wenn Sie nicht mit dem Vorgang zur Installation der Schutzabdeckung für den Druckkopf vertraut sind, z. B. bei der ersten Installation, üben Sie zunächst das Anbringen/Abnehmen der Schutzabdeckung für den Druckkopf, ohne Reinigungslösung einzufüllen.
  • Seite 207 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Legen Sie eine Schale oder Papier unter den Kopf. Die Schale oder das Papier verhindert, dass feste Tinte, Fusseln oder Reinigungsflüssigkeit in das Gerät gelangen kann. Platzieren Sie die Schutzabdeckung für den Druckkopf unter dem weißen Wagen.
  • Seite 208 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Wenn sich der weiße Wagen in einer Position befindet, in der es schwierig ist, die Schutzabdeckung für den Druckkopf zu platzieren, bewegen Sie den Wagen langsam von Hand, um sicherzustellen, dass eine ausreichende Lücke für die Kopfabdeckung besteht.
  • Seite 209 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Richten Sie die linke und rechte Ecke der Schutzabdeckung für den Druckkopf mit den Ecken des Wagens aus. Die Stellen, die ausgerichtet werden müssen, sind links und rechts am Wagen, wie unten gezeigt.
  • Seite 210 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Bei der Installation der Schutzabdeckung für den Druckkopf sind die beiden Klauen sichtbar, wenn Sie auf der rechten Seite des Druckers, vor der Wartungseinheit stehen, wie unten gezeigt. Richten Sie die beiden Ecken der Schutzabdeckung für den Druckkopf, durch den roten und blauen Kreis dargestellt, an den Ecken des Wagens aus.
  • Seite 211 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Nehmen Sie die gefüllte Reinigungsflüssigkeit auf, während sich die Schutzabdeckung für den Druckkopf unter dem Wagen befindet, um ein Verschütten zu verhindern. Falls Reinigungslösung verschüttet wird, wenn die Schutzabdeckung für den Druckkopf nach oben gedrückt wird, wischen Sie sie ab.
  • Seite 212 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Entfernen der Schutzabdeckung für den Druckkopf Überprüfen Sie die Position des Wagens. Wenn sich der Wagen in einer Position befindet, in der es schwierig ist, die Schutzabdeckung für den Druckkopf zu entfernen, bewegen Sie den Wagen langsam von Hand.
  • Seite 213 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Entfernen Sie die Schutzabdeckung für den Druckkopf vom Wagen, indem Sie sie nach unten drücken. Wenn sich der Wagen in einer Position befindet, in der es schwierig ist, die Schutzabdeckung für den Druckkopf zu entfernen, bewegen Sie den Wagen langsam von Hand.
  • Seite 214 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Wenn Sie die Schutzabdeckung für den Druckkopf zwischen den Führungsstangen herausnehmen, ist es empfehlenswert, das Flachkabel mit der anderen Hand festzuhalten, während Sie die Schutzabdeckung für den Druckkopf herausheben, da sich die Schutzabdeckung für den Druckkopf an diesem Flachkabel verfangen kann.
  • Seite 215 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Anbringen/Abnehmen der Schutzabdeckung für den Druckkopf mit Reinigungslösung WICHTIG! Wenn die Menge der Reinigungslösung in der Schutzabdeckung für den Druckkopf zu gering ist oder wenn während der Installation Reinigungslösung verschüttet wird, ist der Druckkopf nicht richtig geschützt.
  • Seite 216 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Tropfen Sie vorsichtig ca. 1 ml Reinigungslösung mit der Pipette in die Kappe. Geben Sie nach dem Auffüllen von ca. 1 ml die restliche Reinigungslösung in der Pipette Tropfen für Tropfen in die Kappe, bis der Flüssigkeitspegel von der Seite aus gesehen etwas über den Rand des Deckels angehoben ist, wie in der Abbildung unten gezeigt.
  • Seite 217 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Wenn die Schutzabdeckung für den Druckkopf gekippt wird, beträgt der Winkel, bei dem die Reinigungsflüssigkeit aus der Kappe herausläuft „von links nach rechts: ca. 30 Grad“ und „von vorn nach hinten: ca. 10 Grad“, wenn die Schutzabdeckung für den Druckkopf wie vorgegeben mit Reinigungsflüssigkeit gefüllt ist.
  • Seite 218 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Überprüfung des Installationszustands der Schutzabdeckung für den Druckkopf mit Reinigungslösung WICHTIG! Wenn die Menge der Reinigungslösung in der Schutzabdeckung für den Druckkopf zu gering ist oder wenn während der Installation Reinigungslösung verschüttet wird, ist der Druckkopf nicht richtig geschützt.
  • Seite 219 9. Anleitung zur Fehlersuche RICOH Ri 2000 Benutzerhandbuch Im nachfolgenden NG-Beispiel ist nur die Kappe ganz rechts weiß verfärbt. Dies kann auftreten, wenn die Klaue auf der linken Seite nicht richtig befestigt wurde. Achten Sie auf mögliche Lücken, wenn Sie die Schutzabdeckung für den Druckkopf anbringen.
  • Seite 220 10. Anhang RICOH Ri 2000 Benutzerhandbuch 10. Anhang 10.1. Technische Daten Allgemein Druckertyp: Textil-Direktdrucker Technologie: Piezoelektrisches Drop-on-Demand-Inkjetsystem von RICOH Druckkopf-Typ: RICOH Druckkopf Anzahl der Druckköpfe: Farbe - 8 Kanäle, Weiß - 8 Kanäle Auflösung: 1200 x 1200 dpi(Maximal) Bedruckbarer Bereich: Max.
  • Seite 221 10. Anhang RICOH Ri 2000 Benutzerhandbuch Optionen Kleiner Tischadapter: 266 x 330 mm Mittlerer Tischadapter (Standard): 320 x 457 mm Großer Tischadapter: 406 x 498 mm...
  • Seite 222 10. Anhang RICOH Ri 2000 Benutzerhandbuch 10.2. Informationen zur Open Source-Softwarelizenz ZLib Copyright (C) 1995-1996 Jean-loup Gailly und Mark Adler Diese Software wird „so wie sie ist“ zur Verfügung gestellt, und ohne ausdrückliche oder implizierte Garantie. In keinem Fall sind die Autoren haftbar für Schäden, die aus der Verwendung dieser Software entstehen.
  • Seite 223 10. Anhang RICOH Ri 2000 Benutzerhandbuch 10.3. Wo anfragen? Wenden Sie sich bei Fragen an Ihren Vertriebs- oder Servicevertreter. 10.4. Revisionsverlauf Revision Beschreibung Datum der Ausstellung Erstfassung Sep 2020 1.2.0 August 2021 Neue Spezifikation „Schütteln der weißen Patrone“ festgelegt. Systemanforderung für PS20 hinzugefügt.
  • Seite 224 10. Anhang RICOH Ri 2000 Benutzerhandbuch Revision Datum der Beschreibung Ausstellung 1.5.0 März, 2023 Beschreibung für „Nur 4-farbig (automatische Reinigung für Weiß: EIN)“ hinzugefügt. Beschreibung zum Anbringen der Schutzabdeckung für den Druckkopf hinzugefügt. Unterstützung für Windows 11 für Productionserver hinzugefügt.
  • Seite 225 10. Anhang RICOH Ri 2000 Benutzerhandbuch 10.5. Marken ColorGATE und Productionserver sind registrierte Warenzeichen der ColorGATE Digital Output Solutions GmbH. Adobe, Elements, Illustrator und Photoshop sind registrierte Warenzeichen oder Warenzeichen von Adobe in den Vereinigten Staaten und/oder anderen Ländern. Microsoft und Windows sind registrierte Warenzeichen oder Warenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.
  • Seite 226 10. Anhang RICOH Ri 2000 Benutzerhandbuch Die Produktnamen von Windows Server 2016 lauten wie folgt: ® ® • Microsoft Windows Server 2016 Datacenter ® ® • Microsoft Windows Server 2016 Standard ® ® • Microsoft Windows Server 2016 Essentials ®...
