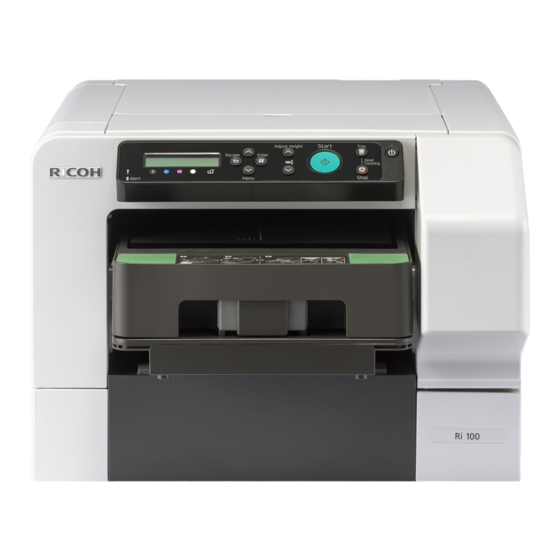

Ricoh RI 100 Wartungsanleitung
Vorschau ausblenden
Andere Handbücher für RI 100:
- Bedienungsanleitung (272 Seiten) ,
- Anwenderanleitung (60 Seiten) ,
- Hinweise (12 Seiten)
Wartungsanleitung
Lesen Sie diese Anleitung bitte sorgfältig, bevor Sie das Produkt
verwenden, und bewahren Sie die Anleitung griffbereit auf.
Für eine sichere und ordnungsgemäße Verwendung lesen Sie
die Sicherheitshinweise, bevor Sie das Gerät verwenden.
Inhalt
Hinweis .....................................................................................2
Wartungskit ...............................................................................3
Reinigen der Wartungseinheit ..................................................4
Reinigen der Druckkopfdüsen ..................................................7
Inhaltsverzeichnis
Verwandte Anleitungen für Ricoh RI 100
Inhaltszusammenfassung für Ricoh RI 100
- Seite 1 Wartungsanleitung Lesen Sie diese Anleitung bitte sorgfältig, bevor Sie das Produkt verwenden, und bewahren Sie die Anleitung griffbereit auf. Für eine sichere und ordnungsgemäße Verwendung lesen Sie die Sicherheitshinweise, bevor Sie das Gerät verwenden. Inhalt Hinweis ..................2 Wartungskit ................3 Reinigen der Wartungseinheit ..........4 Reinigen der Druckkopfdüsen ..........7...
-
Seite 2: Hinweis
Hinweis • Bewahren Sie die Farbe und Farbbehälter für Kinder unzugänglich auf. • Wenn die Farbe mit den Augen in Berührung kommt, waschen Sie die Augen umgehend unter laufendem Wasser aus. Wenden Sie sich falls nötig an einen Arzt. • Falls Farbe verschluckt wird, führen Sie durch Trinken einer starken Salzlösung Erbrechen herbei. Suchen Sie sofort einen Arzt auf. • Wenn Sie die Farbe austauschen, vermeiden Sie Hautkontakt mit der Farbe. Wenn dennoch Farbe mit Ihrer Haut in Kontakt kommt, waschen Sie den betroffenen Bereich gründlich mit Wasser und Seife ab. • Stellen Sie das Gerät so nah wie möglich an der Wandsteckdose auf. Dann kann im Notfall der Stecker schneller gezogen werden. • Öffnen Sie die Abdeckung nicht, während das Gerät arbeitet. Sie könnten dabei Ihre Hand oder Finger im Gerät einklemmen und sich verletzen. -
Seite 3: Wartungskit
Wartungskit Verwenden Sie das Wartungskit zum Reinigen des Geräteinneren. Die mitgelieferten Materialien im Wartungskit sind die folgenden: • Reinigungswerkzeug • Schutzbrille • Schutzhandschuhe • Pipette • Reinigungsflüssigkeit • Absorptionsmaterial • Reinigungsstab • Reinigungstuch • Entsorgungsbeutel • Stellen Sie sicher, dass Sie eine Schutzbrille und Schutzhandschuhe tragen, wenn Sie das Geräteinnere reinigen. • Legen Sie das Absorptionsmaterial, den Reinigungsstab und das Reinigungstuch nach der Verwendung in den Entsorgungsbeutel für Verbrauchsmaterialien, der der Verpackung beigefügt ist. Für weitere Informationen zur Entsorgung des Absorptionsmaterials, des Reinigungsstabs und des Reinigungstuchs wenden Sie sich an Ihren... -
Seite 4: Reinigen Der Wartungseinheit
Reinigen der Wartungseinheit Wenn eine Meldung angezeigt wird, die Sie zur Durchführung einer regelmäßigen Wartung auffordert, reinigen Sie die Wartungseinheit. Drücken Sie die Taste [▼/Menü]. Drücken Sie die Taste [▲] oder [▼/Menü], um [Wartung] anzuzeigen, und drücken Sie dann die [#Enter]-Taste. Drücken Sie die Taste [▲] oder [▼/Menü], um [Wart. einh. rein.] anzuzeigen, und drücken Sie dann die [#Enter]-Taste. Wenn "# drücken zum Rein. Wart.einh." angezeigt wird, drücken Sie die [#Enter]-Taste. Wenn "Ob. Abd. öff. z. Rein. d. Einh." angezeigt wird, öffnen Sie die obere Abdeckung. - Seite 5 Entfernen Sie jeglichen Schmutz in dem auf der Abbildung angezeigten Bereich mit dem mit der Reinigungsflüssigkeit befeuchteten Reinigungsstab. Wischen Sie den oberen Teil der Abdeckung (in der Abbildung rot markiert) vorsichtig ab. Wischer (Vorder- und Rückseite) Hebel Abdeckung (Seitlicher, oberer und innerer Teil) DE DSB102 DSA200 DSA106...
- Seite 6 Wischen Sie die Seiten, Oberseite und Innenseite der Abdeckung ab, bis jegliche Farbreste entfernt sind. Oberer Teil Innerer Teil Seitlicher Teil DE DSB101 In unserer Videoanleitung wird die Reinigung der Wartungseinheit ebenfalls erläu- tert. Weitere Informationen finden Sie auf der Website des Herstellers. • Das Reinigungstuch kann nicht zur Reinigung der Wartungseinheit verwendet werden. Verwenden Sie stattdessen den Reinigungsstab zur Reinigung.
-
Seite 7: Reinigen Der Druckkopfdüsen
Reinigen der Druckkopfdüsen • H a l t e n S i e w ä h r e n d d e r a u t o m a t i s c h e n R e i n i g u n g d e r Druckkopfdüsen nicht Ihre Hände in das Gerät. Andernfalls könnten Ihre Finger im Gerät eingeklemmt und verletzt werden. - Seite 8 Wenn "# dr. z. Sta. v. Auto. Kopfwart." angezeigt wird, drücken Sie die [#Enter]-Taste. Wenn "Magazin entfern." angezeigt wird, entfernen Sie die Kassette. Wenn "Wart.kit einset. Start drücken" angezeigt wird, bringen Sie das Reinigungswerkzeug am Kassetten- ständer an. Schieben Sie das Reinigungswerkzeug nach hinten, bis dieses hörbar einrastet. DSA104 Drücken Sie die Taste [Start]. Die Reinigung der Druckkopfdüsen startet automatisch. Dies dauert etwa 10-15 Minuten. Wenn "Wart.kit entfer. Start drücken" angezeigt wird, entfernen Sie das Reinigungswerkzeug und drücken Sie dann die [Start]-Taste.
- Seite 9 • Verwenden Sie das Absorptionsmaterial nicht wieder. Legen Sie es nach der Verwendung in den Entsorgungsbeutel für Verbrauchs- materialien, der der Verpackung beigefügt ist. Um das Absorptions- material zu entsorgen, wenden Sie sich an einen autorisierten Händler. Beachten Sie die örtlichen Vorschriften, wenn Sie das Absorptionsmaterial selbst entsorgen.
- Seite 12 Wartungsanleitung © 2017 Ricoh Co., Ltd. J088-6850...
