6.4 USB-Schnittstellen
Die USB-Schnittstellen dienen dem Anschluss von Peripheriegeräten mit USB-Anschluss.
Die Schnittstellen entsprechen dem USB 3.0 Standard.
USB 3.0
Pin
1
2
3
4
5
6
7
8
9
Anwendungsempfehlung:

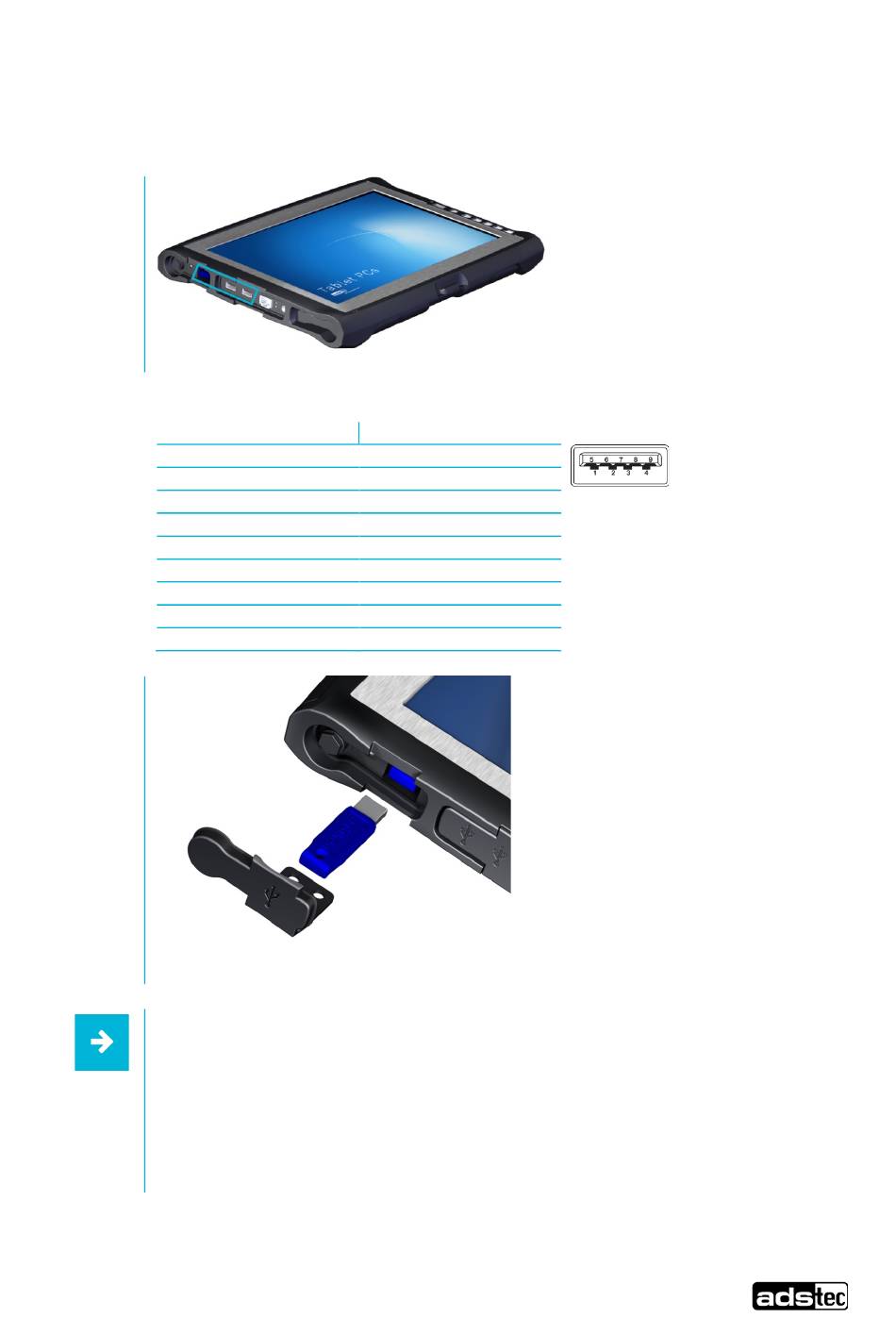

Die vertiefte USB-Schnittstelle (nicht bei Geräteversionen mit DisplayPort)
ermöglicht den Betrieb eines USB-Dongles. Dieser kann im Gerät betrieben
werden.
Die beiden seitlichen USB-Schnittstellen sind für 1 A ausgelegt.
Die vertiefte USB-Schnittstelle ist für 1,8 A ausgelegt.
