ITC8113 / TabX®

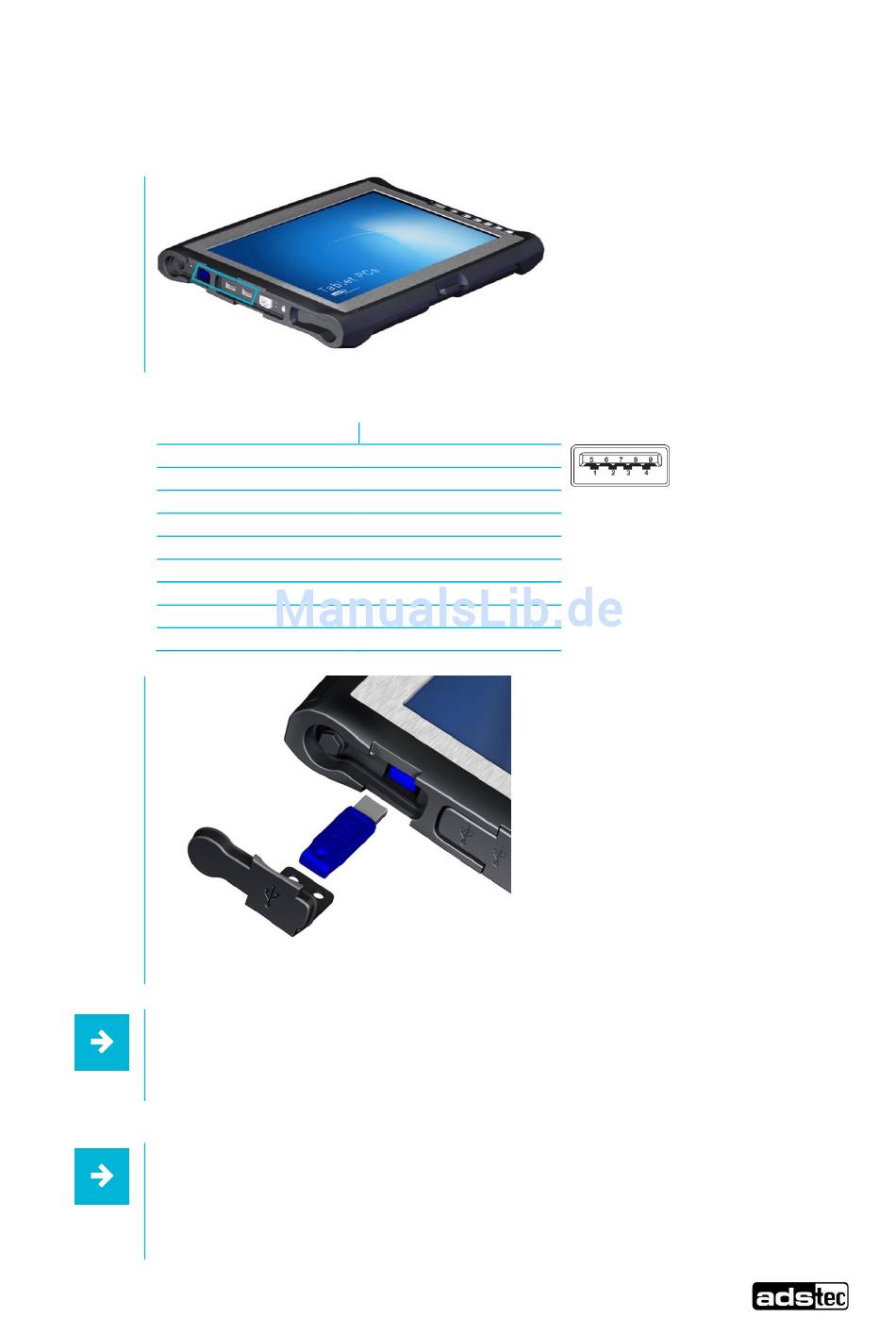

6.3 USB-Schnittstellen
Die USB-Schnittstellen dienen dem Anschluss von Peripheriegeräten mit USB-Anschluss.
Die Schnittstellen entsprechen dem USB 3.0 Standard.
USB 3.0
Pin-Nummer
1
2
3
4
5
6
7
8
9
Anwendungsempfehlung:
Die vertiefte USB-Schnittstelle ermöglicht den Betrieb eines USB-
Dongles. Dieser kann im Gerät betrieben werden.
Anwendungsempfehlung:
Die beiden seitlichen USB-Schnittstellen sind für 1A ausgelegt.
Mit Ausnahme der vertieften USB-Schnittstelle, welche für 1,8A
ausgelegt ist.
Datentec hni k/Schnittstellen/Netz wer kansc hlus s RJ 45/Netz werkansc hlus s RJ 45 f
© ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen
Signal-Name
VBUS
D -
D +
GND
StdA_SSRX−
StdA_SSRX+
GND_DRAIN
StdA_SSTX−
StdA_SSTX+
34
