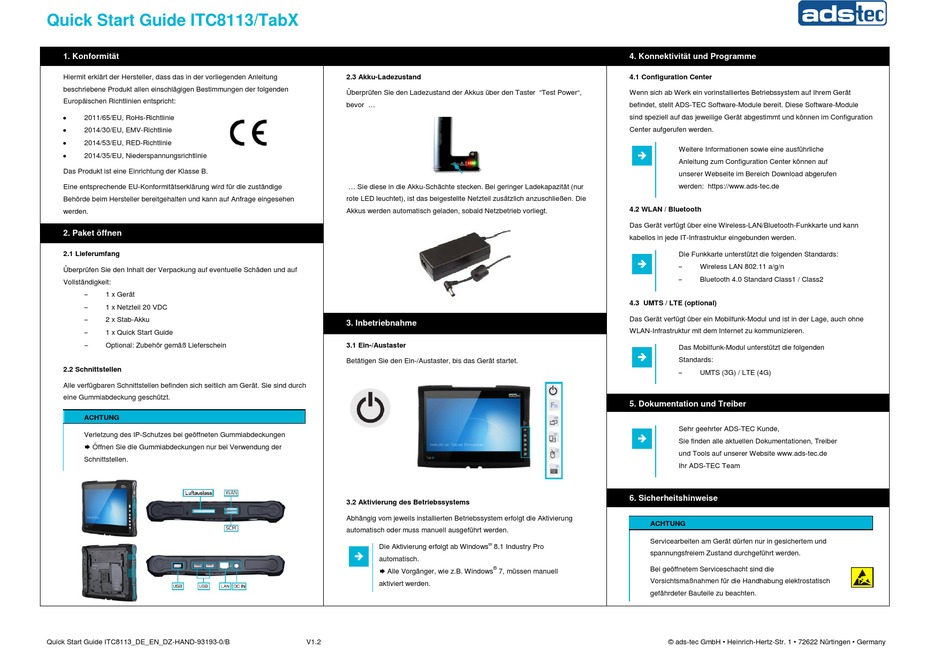

Quick Start Guide ITC8113/TabX
1. Konformität
Hiermit erklärt der Hersteller, dass das in der vorliegenden Anleitung
beschriebene Produkt allen einschlägigen Bestimmungen der folgenden
Europäischen Richtlinien entspricht:
•
2011/65/EU, RoHs-Richtlinie
•
2014/30/EU, EMV-Richtlinie
•
2014/53/EU, RED-Richtlinie
•
2014/35/EU, Niederspannungsrichtlinie
Das Produkt ist eine Einrichtung der Klasse B.
Eine entsprechende EU-Konformitätserklärung wird für die zuständige
Behörde beim Hersteller bereitgehalten und kann auf Anfrage eingesehen
werden.
2. Paket öffnen
2.1 Lieferumfang
Überprüfen Sie den Inhalt der Verpackung auf eventuelle Schäden und auf
Vollständigkeit:
−
1 x Gerät
−
1 x Netzteil 20 VDC
−
2 x Stab-Akku
−
1 x Quick Start Guide
−
Optional: Zubehör gemäß Lieferschein
2.2 Schnittstellen
Alle verfügbaren Schnittstellen befinden sich seitlich am Gerät. Sie sind durch
eine Gummiabdeckung geschützt.
ACHTUNG
Verletzung des IP-Schutzes bei geöffneten Gummiabdeckungen
 Öffnen Sie die Gummiabdeckungen nur bei Verwendung der
Schnittstellen.
Quick Start Guide ITC8113_DE_EN_DZ-HAND-93193-0/B
2.3 Akku-Ladezustand
Überprüfen Sie den Ladezustand der Akkus über den Taster "Test Power",
bevor ...
... Sie diese in die Akku-Schächte stecken. Bei geringer Ladekapazität (nur
rote LED leuchtet), ist das beigestellte Netzteil zusätzlich anzuschließen. Die
Akkus werden automatisch geladen, sobald Netzbetrieb vorliegt.
3. Inbetriebnahme
3.1 Ein-/Austaster
Betätigen Sie den Ein-/Austaster, bis das Gerät startet.
3.2 Aktivierung des Betriebssystems
Abhängig vom jeweils installierten Betriebssystem erfolgt die Aktivierung
automatisch oder muss manuell ausgeführt werden.
Die Aktivierung erfolgt ab Windows
automatisch.
 Alle Vorgänger, wie z.B. Windows
aktiviert werden.
V1.2
4. Konnektivität und Programme
4.1 Configuration Center
Wenn sich ab Werk ein vorinstalliertes Betriebssystem auf Ihrem Gerät
befindet, stellt ADS-TEC Software-Module bereit. Diese Software-Module
sind speziell auf das jeweilige Gerät abgestimmt und können im Configuration
Center aufgerufen werden.
4.2 WLAN / Bluetooth
Das Gerät verfügt über eine Wireless-LAN/Bluetooth-Funkkarte und kann
kabellos in jede IT-Infrastruktur eingebunden werden.
4.3 UMTS / LTE (optional)
Das Gerät verfügt über ein Mobilfunk-Modul und ist in der Lage, auch ohne
WLAN-Infrastruktur mit dem Internet zu kommunizieren.
5. Dokumentation und Treiber
6. Sicherheitshinweise
ACHTUNG
Servicearbeiten am Gerät dürfen nur in gesichertem und
®
8.1 Industry Pro
spannungsfreiem Zustand durchgeführt werden.
Bei geöffnetem Serviceschacht sind die
®
7, müssen manuell
Vorsichtsmaßnahmen für die Handhabung elektrostatisch
gefährdeter Bauteile zu beachten.
Weitere Informationen sowie eine ausführliche
Anleitung zum Configuration Center können auf
unserer Webseite im Bereich Download abgerufen
werden: https://www.ads-tec.de
Die Funkkarte unterstützt die folgenden Standards:
−
Wireless LAN 802.11 a/g/n
−
Bluetooth 4.0 Standard Class1 / Class2
Das Mobilfunk-Modul unterstützt die folgenden
Standards:
−
UMTS (3G) / LTE (4G)
Sehr geehrter ADS-TEC Kunde,
Sie finden alle aktuellen Dokumentationen, Treiber
und Tools auf unserer Website www.ads-tec.de
Ihr ADS-TEC Team
© ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen • Germany
