ITC8113 / TabX®
52

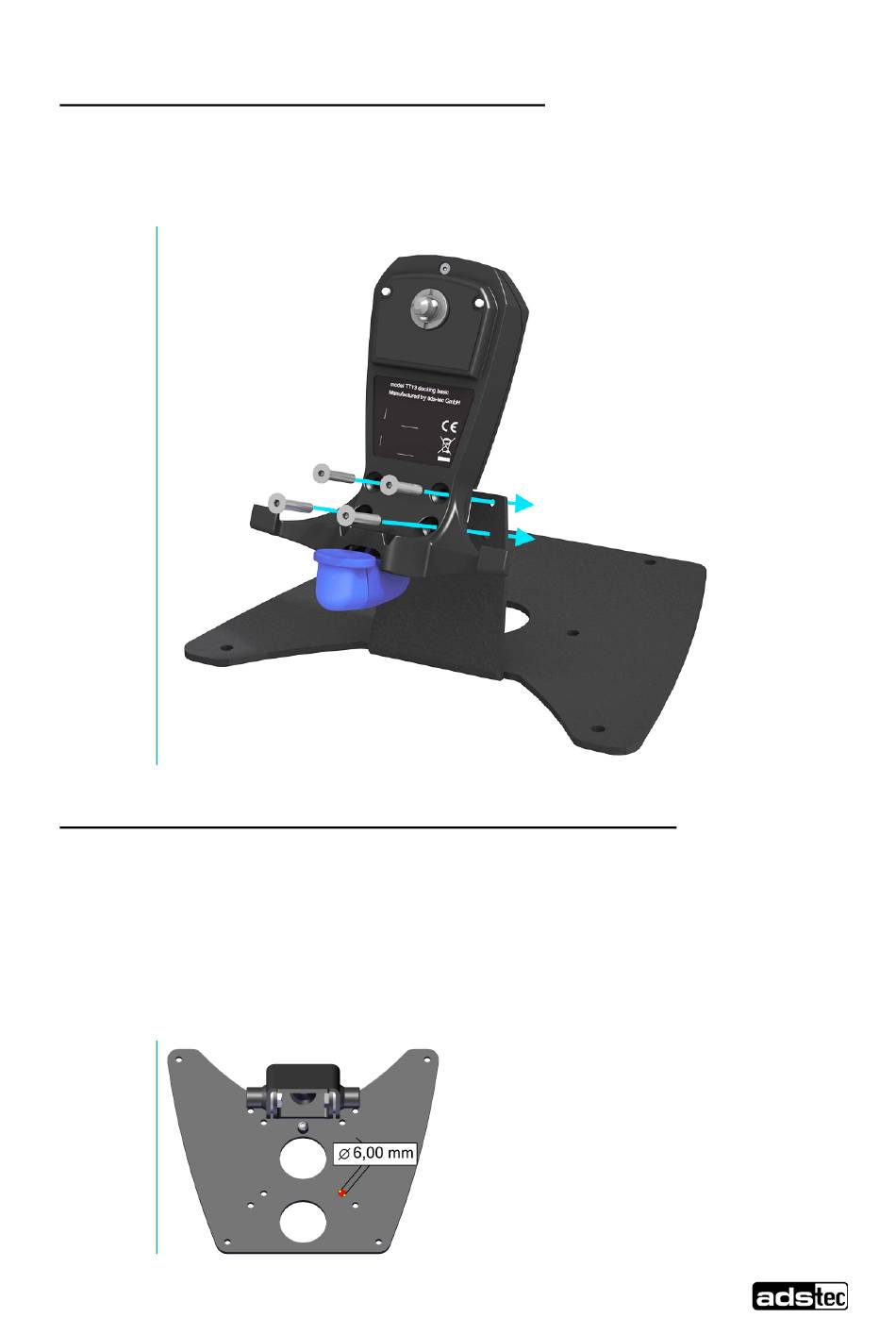

Befestigung der Dockingstation am Tisch-/Wandhalter
Verbinden Sie die Dockingstation mithilfe der beiliegenden Schrauben wie im Bild gezeigt mit
dem Tisch-/Wandhalter.
Schrauben: M5x25, DIN 7991, Güte 8.8, Inbusschlüssel 3 mm, Drehmoment 1 Nm.
Befestigung des Tisch-/Wandhalters auf einem Tisch / an einer Wand
Verwenden Sie abhängig vom Lastaufnahmevermögen der tragenden Fläche geeignete
Schrauben und Dübel, um das Gerät sicher zu befestigen. Die erforderliche Art der
Verschraubung (z.B. Anzahl, Durchmesser, Güte, Art und Länge der Schrauben und evtl.
erforderliche Spezialdübel) hängt wesentlich von der kundenseitig gegebenen
Befestigungsschnittstelle ab (z.B. auf einer Stahlplatte, Holzplatte oder Gipskartonplatte).
Lassen Sie im Zweifelsfall alle erforderlichen Berechnungen von einem erfahrenen
Konstrukteur durchführen.
© ads-tec Industrial IT GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen • Germany
