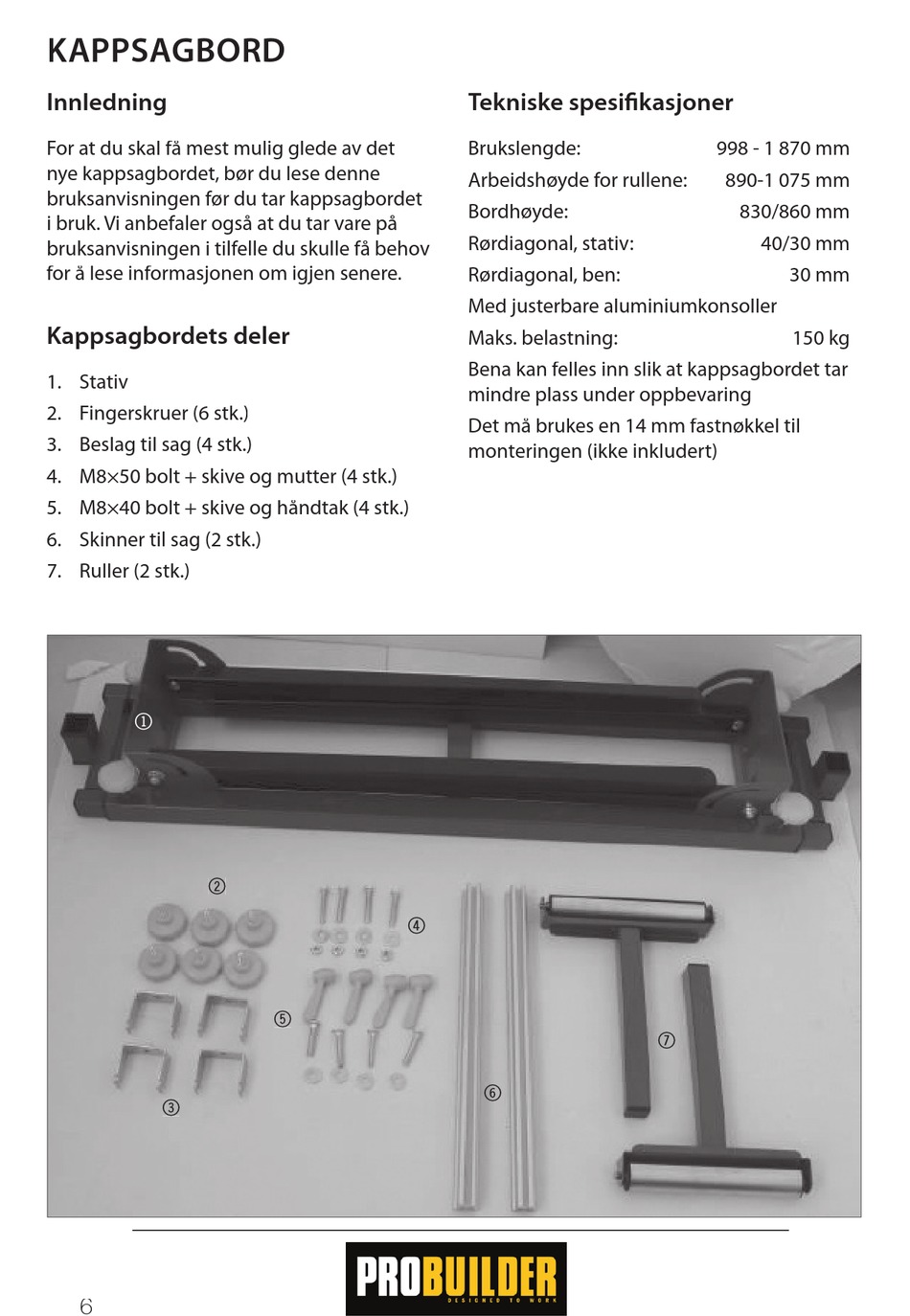

Probuilder 99007 Gebrauchsanweisung Seite 6

KAPPSAGBORD
Innledning
For at du skal få mest mulig glede av det
nye kappsagbordet, bør du lese denne
bruksanvisningen før du tar kappsagbordet
i bruk. Vi anbefaler også at du tar vare på
bruksanvisningen i tilfelle du skulle få behov
for å lese informasjonen om igjen senere.
Kappsagbordets deler
1. Stativ
2. Fingerskruer (6 stk.)
3. Beslag til sag (4 stk.)
4. M8×50 bolt + skive og mutter (4 stk.)
5. M8×40 bolt + skive og håndtak (4 stk.)
6. Skinner til sag (2 stk.)
7. Ruller (2 stk.)
1
2
3
6
4
5
Tekniske spesi� kasjoner
Brukslengde:
Arbeidshøyde for rullene:
Bordhøyde:
Rørdiagonal, stativ:
Rørdiagonal, ben:
Med justerbare aluminiumkonsoller
Maks. belastning:
Bena kan felles inn slik at kappsagbordet tar
mindre plass under oppbevaring
Det må brukes en 14 mm fastnøkkel til
monteringen (ikke inkludert)
6
998 - 1 870 mm
890-1 075 mm
830/860 mm
40/30 mm
30 mm
150 kg
7
