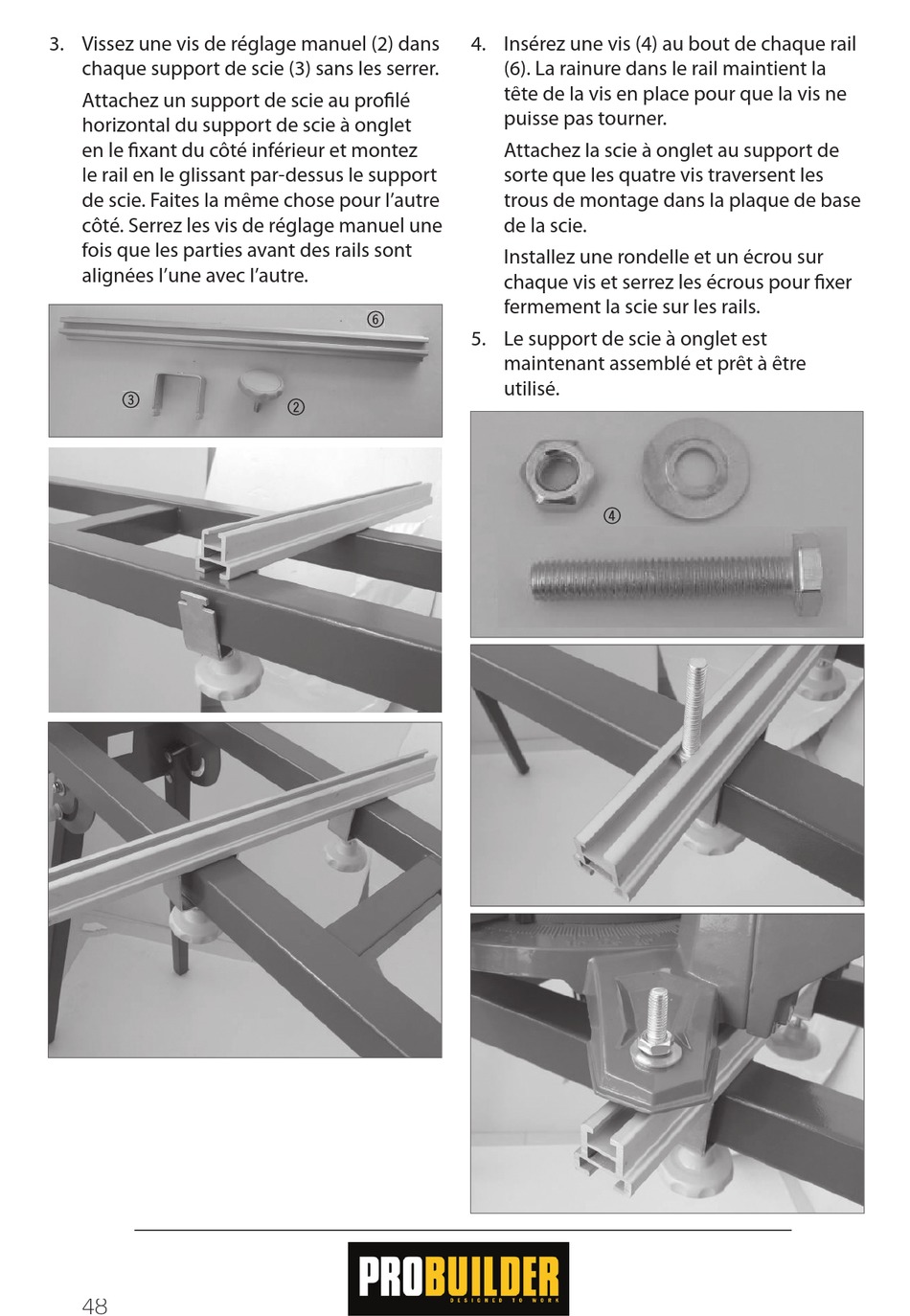

3. Vissez une vis de réglage manuel (2) dans
chaque support de scie (3) sans les serrer.
Attachez un support de scie au pro� lé
horizontal du support de scie à onglet
en le � xant du côté inférieur et montez
le rail en le glissant par-dessus le support
de scie. Faites la même chose pour l'autre
côté. Serrez les vis de réglage manuel une
fois que les parties avant des rails sont
alignées l'une avec l'autre.
3
48
6
2
4. Insérez une vis (4) au bout de chaque rail
(6). La rainure dans le rail maintient la
tête de la vis en place pour que la vis ne
puisse pas tourner.
Attachez la scie à onglet au support de
sorte que les quatre vis traversent les
trous de montage dans la plaque de base
de la scie.
Installez une rondelle et un écrou sur
chaque vis et serrez les écrous pour � xer
fermement la scie sur les rails.
5. Le support de scie à onglet est
maintenant assemblé et prêt à être
utilisé.
4
