Probuilder 99007 Gebrauchsanweisung Seite 40

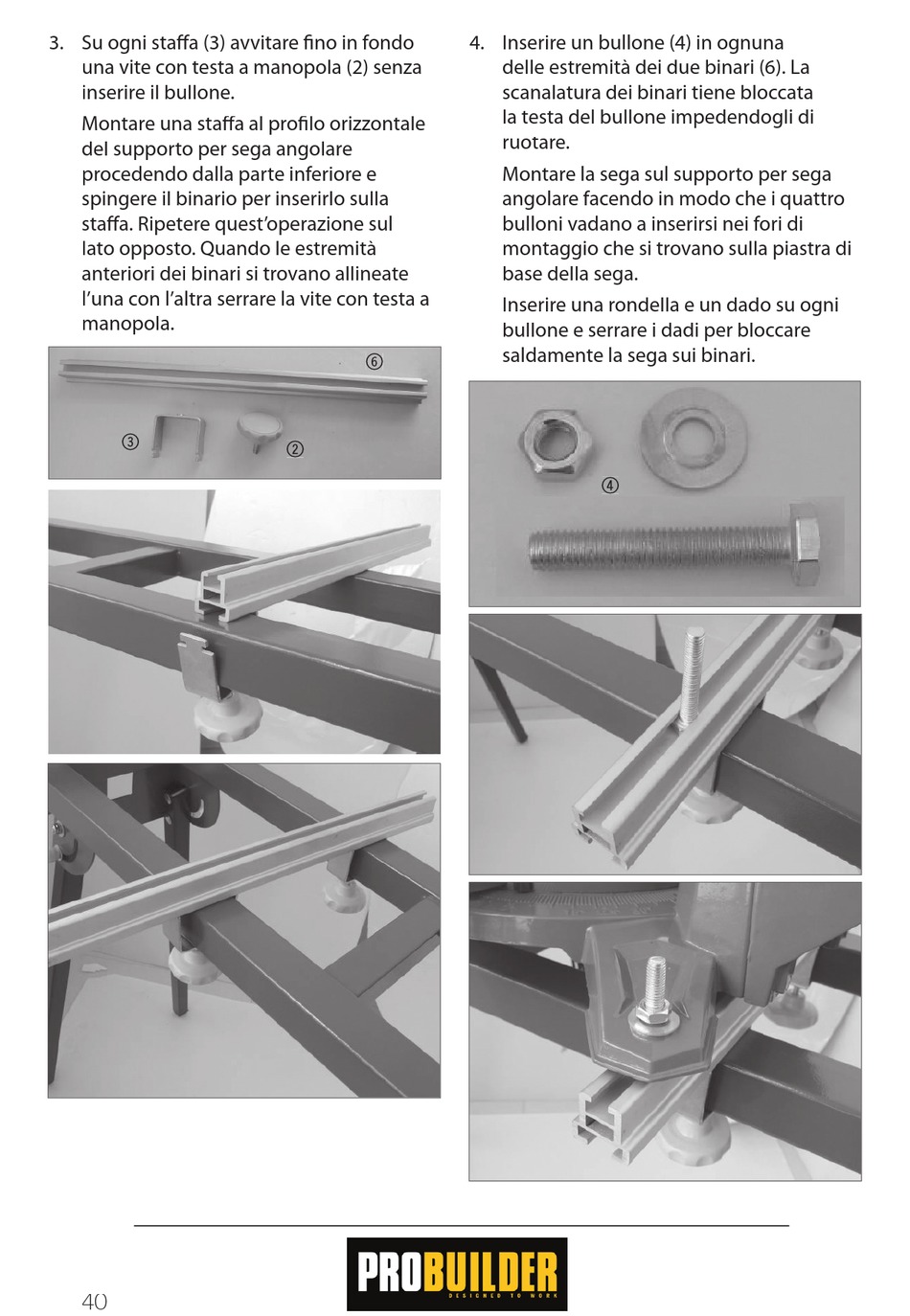

3. Su ogni staff a (3) avvitare � no in fondo
una vite con testa a manopola (2) senza
inserire il bullone.
Montare una staff a al pro� lo orizzontale
del supporto per sega angolare
procedendo dalla parte inferiore e
spingere il binario per inserirlo sulla
staff a. Ripetere quest'operazione sul
lato opposto. Quando le estremità
anteriori dei binari si trovano allineate
l'una con l'altra serrare la vite con testa a
manopola.
3
40
6
2
4. Inserire un bullone (4) in ognuna
delle estremità dei due binari (6). La
scanalatura dei binari tiene bloccata
la testa del bullone impedendogli di
ruotare.
Montare la sega sul supporto per sega
angolare facendo in modo che i quattro
bulloni vadano a inserirsi nei fori di
montaggio che si trovano sulla piastra di
base della sega.
Inserire una rondella e un dado su ogni
bullone e serrare i dadi per bloccare
saldamente la sega sui binari.
4
